group: SP8270V

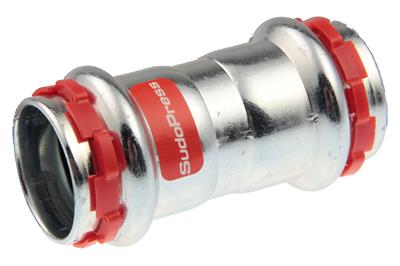

VSH SudoPress SP8270V är en rak muff med 2 pressändar. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
värme
kyla
tryckluft
solenergi
vakuum
bygginstallationer
industri
RISE
SPF
TSU
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1541541 | 12 | 0,03 kg | 47x19x18 mm | påse (10 st) | 03430651369442 |
| 1541542 | 15 | 0,04 kg | 56x23x22 mm | påse (10 st) | 03430651369459 |
| 1541543 | 18 | 0,04 kg | 56x26x22 mm | påse (10 st) | 03430651369466 |
| 1541544 | 22 | 0,06 kg | 59x31x23 mm | påse (10 st) | 03430651369473 |
| 1541545 | 28 | 0,08 kg | 61x37x24 mm | påse (5 st) | 03430651369480 |
| 1541546 | 35 | 0,1 kg | 64x44x25 mm | påse (5 st) | 03430651369497 |
| 1541547 | 42 | 0,2 kg | 89x54x36 mm | påse (1 st) | 03430651369503 |
| 1541548 | 54 | 0,26 kg | 99x66x41 mm | påse (1 st) | 03430650369511 |
| RSK | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|---|
| 1541548 | 12 | 12,0 | DN10 | 23 | 5 | 12,0 | DN10 | 23 | 5 |
| 1541548 | 15 | 15,0 | DN12 | 28 | 6 | 15,0 | DN12 | 28 | 6 |
| 1541548 | 18 | 18,0 | DN15 | 28 | 6 | 18,0 | DN15 | 28 | 6 |
| 1541548 | 22 | 22,0 | DN20 | 29 | 6 | 22,0 | DN20 | 29 | 6 |
| 1541548 | 28 | 28,0 | DN25 | 30 | 6 | 28,0 | DN25 | 30 | 6 |
| 1541548 | 35 | 35,0 | DN32 | 32 | 7 | 35,0 | DN32 | 32 | 7 |
| 1541548 | 42 | 42,0 | DN40 | 44 | 8 | 42,0 | DN40 | 44 | 8 |
| 1541548 | 54 | 54,0 | DN50 | 49 | 8 | 54,0 | DN50 | 49 | 8 |
| färg | silver |
|---|---|
| material | stål (St 34,2 (1,0034)) |
| ytbehandlingar | galvaniserad |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt |
| anslutningstyp | press (V) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73079980 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | SudoPress Elförzinkad |
| produkttyp | SP8270V |
| UNSPS | 40172602 |
EPD VSH SudoPress Carbon Environmental Product Declaration |
ladda ner | |
 SP8270V bild |
jpg | ladda ner |
VSH SudoPress Carbon CSTB certifikat |
ladda ner | |
VSH SudoPress Carbon RISE certifikat |
ladda ner | |
VSH SudoPress Carbon SPF certifikat |
ladda ner | |
VSH SudoPress TSU certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH SudoPress instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Stål |
| Kvalitetanslutningsmateriall 1 | St 34.2 (1.0034) |
| Gräns snittsanslutning 1 | Galvaniskt/elektrolytiskt förzinkad |
| Anslutningsmaterial 2 | Stål |
| Kvalitetanslutningsmateriall 2 | St 34.2 (1.0034) |
| Gräns snittsanslutning 2 | Galvaniskt/elektrolytiskt förzinkad |
| Form | Rak |
| Modell | one-piece |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | V |
| Anslutning 2 | Pressmuff |
| Contour code connection 2 | V |
| Main colour fitting | Grå |
| Material tätning | EPDM |
| Med stötkam | Ja |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -20°C - 110°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 230°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Ja |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
| artikelnummer | beskrivning | |
|---|---|---|
 |
6558508 | VSH SudoPress O-ring FPM LBP 12 |
 |
6569805 | VSH SudoPress O-Ring EPDM LBP 12 |
 |
6211898 | Avgradare för elförzinkade och rostfria rör 12-54 |
 |
6205144 | VSH SudoXPress Elförzinkat rör 12x1,2 (l=6m) |
|
6209929 | VSH SudoXPress Elförzinkad rör 12x1,2 (l=6m) liten bunt |
|
6206266 | VSH SudoXPress Elförzinkat rör 12x1,2 (l=3m) |
 |
6580002 | Novopress pressback PB1 V12 |
 |
6580068 | Novopress pressback PB2 V12 |
|
6558519 | VSH SudoPress O-ring FPM LBP 15 |
|
6569816 | VSH SudoPress O-Ring EPDM LBP 15 |
 |
6340708 | VSH SudoXPress Elförzinkat rör+PP 15x1,2 liten bunt |
|
6204682 | VSH SudoXPress Elförzinkat rör+PP coating 15x1,2 (l=6m) |
|
6209931 | VSH SudoXPress Elförzinkad rör 15x1,2 (l=6m) liten bunt |
|
6206277 | VSH SudoXPress Elförzinkat rör 15x1,2 (l=3m) |
|
6205155 | VSH SudoXPress Elförzinkat rör 15x1,2 (l=6m) |
|
6580013 | Novopress pressback PB1 V15 |
|
6580079 | Novopress pressback PB2 V15 |
|
6558521 | VSH SudoPress O-ring FPM LBP 18 |
|
6569827 | VSH SudoPress O-Ring EPDM LBP 18 |
|
6340719 | VSH SudoXPress Elförzinkat rör+PP 18x1,2 liten bunt |
|
6204693 | VSH SudoXPress Elförzinkat rör+PP coating 18x1,2 (l=6m) |
|
6205166 | VSH SudoXPress Elförzinkat rör 18x1,2 (l=6m) |
|
6206288 | VSH SudoXPress Elförzinkat rör 18x1,2 (l=3m) |
|
6209940 | VSH SudoXPress Elförzinkad rör 18x1,2 (l=6m) liten bunt |
|
6580024 | Novopress pressback PB1 V18 |
|
6580081 | Novopress pressback PB2 V18 |
|
6558530 | VSH SudoPress O-ring FPM LBP 22 |
|
6569838 | VSH SudoPress O-Ring EPDM LBP 22 |
|
6340721 | VSH SudoXPress Elförzinkat rör+PP 22x1,5 liten bunt |
|
6204704 | VSH SudoXPress Elförzinkat rör+PP coating 22x1,2 (l=6m) |
|
6205177 | VSH SudoXPress Elförzinkat rör 22x1,2 (l=6m) |
|
6206299 | VSH SudoXPress Elförzinkat rör 22x1,2 (l=3m) |
|
6209951 | VSH SudoXPress Elförzinkad rör 22x1,5 (l=6m) liten bunt |
|
6580035 | Novopress pressback PB1 V22 |
|
6580090 | Novopress pressback PB2 V22 |
|
6558541 | VSH SudoPress O-ring FPM LBP 28 |
|
6569849 | VSH SudoPress O-Ring EPDM LBP 28 |
|
6340730 | VSH SudoXPress Elförzinkat rör+PP 28x1,5 liten bunt |
|
6204715 | VSH SudoXPress Elförzinkat rör+PP coating 28x1,2 (l=6m) |
|
6205188 | VSH SudoXPress Elförzinkat rör 28x1,2 (l=6m) |
|
6206301 | VSH SudoXPress Elförzinkat rör 28x1,2 (l=3m) |
|
6209962 | VSH SudoXPress Elförzinkad rör 28x1,5 (l=6m) liten bunt |
|
6580046 | Novopress pressback PB1 V28 |
|
6580101 | Novopress pressback PB2 V28 |
|
6558552 | VSH SudoPress O-ring FPM LBP 35 |
|
6569851 | VSH SudoPress O-Ring EPDM LBP 35 |
|
6340741 | VSH SudoXPress Elförzinkat rör+PP 35x1,5 liten bunt |
|
6204726 | VSH SudoXPress Elförzinkat rör+PP coating 35x1,5 (l=6m) |
|
6205199 | VSH SudoXPress Elförzinkat rör 35x1,5 (l=6m) |
|
6206310 | VSH SudoXPress Elförzinkat rör 35x1,5 (l=3m) |
|
6203923 | VSH SudoXPress Elförzinkad rör 35x1,5 (l=6m) liten bunt |
|
6580112 | Novopress pressback PB2 V35 |
|
6580057 | Novopress pressback PB1 V35 |
|
6558563 | VSH SudoPress Elförzinkad/RostfrittO-ring FPM LBP 42 |
|
6673348 | VSH SudoPress O-Ring EPDM LBP 42 |
|
6340752 | VSH SudoXPress Elförzinkat rör+PP 42x1,5 liten bunt |
|
6204737 | VSH SudoXPress Elförzinkat rör+PP coating 42x1,5 (l=6m) |
|
6205201 | VSH SudoXPress Elförzinkat rör 42x1,5 (l=6m) |
|
6206321 | VSH SudoXPress Elförzinkat rör 42x1,5 (l=3m) |
|
6203934 | VSH SudoXPress Elförzinkad rör 42x1,5 (l=6m) liten bunt |
|
6580123 | Novopress pressback PB2 V42 |
|
6580156 | Novopress slinga snap on V42 |
|
6558574 | VSH SudoPress Elförzinkad/RostfrittO-ring FPM LBP 54 |
|
6569871 | VSH SudoPress Elförzinkad/RostfrittO-ring EPDM LBP 54 |
|
6340763 | VSH SudoXPress Elförzinkat rör+PP 54x1,5 liten bunt |
|
6204748 | VSH SudoXPress Elförzinkat rör+PP coating 54x1,5 (l=6m) |
|
6205221 | VSH SudoXPress Elförzinkat rör 54x1,5 (l=6m) |
|
6206332 | VSH SudoXPress Elförzinkat rör 54x1,5 (l=3m) |
|
6203945 | VSH SudoXPress Elförzinkad rör 54x1,5 (l=6m) liten bunt |
|
6580134 | Novopress pressback PB2 V54 |
|
6580167 | Novopress slinga snap on V54 |
| artikelnummer | beskrivning | ||
|---|---|---|---|
|
6569805 | VSH SudoPress O-Ring EPDM LBP 12 | 2 |
|
6569816 | VSH SudoPress O-Ring EPDM LBP 15 | 2 |
|
6569827 | VSH SudoPress O-Ring EPDM LBP 18 | 2 |
|
6569838 | VSH SudoPress O-Ring EPDM LBP 22 | 2 |
|
6569849 | VSH SudoPress O-Ring EPDM LBP 28 | 2 |
|
6569851 | VSH SudoPress O-Ring EPDM LBP 35 | 2 |
|
6673348 | VSH SudoPress O-Ring EPDM LBP 42 | 2 |
|
6569871 | VSH SudoPress Elförzinkad/RostfrittO-ring EPDM LBP 54 | 2 |
