group: SP8270GV

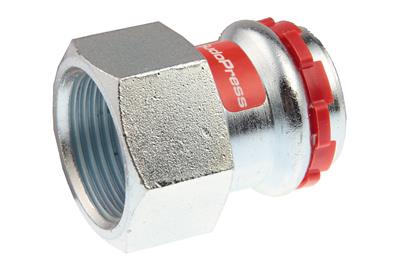

VSH SudoPress SP8270GV är en övergångsmuff med invändig gänga. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
värme
kyla
tryckluft
solenergi
vakuum
bygginstallationer
industri
RISE
SPF
TSU
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1546786 | 15xRp1/2" | 0,04 kg | 39x28x28 mm | påse (5 st) | 03430651369343 |
| 1546787 | 18xRp1/2" | 0,06 kg | 39x31x31 mm | påse (5 st) | 03430651369350 |
| 1546788 | 18xRp3/4" | 0,06 kg | 41x35x35 mm | påse (5 st) | 03430651369367 |
| 1546790 | 22xRp1/2 | 0,09 kg | 38x37x37 mm | påse (10 st) | 08711985331301 |
| 1546789 | 22xRp3/4" | 0,07 kg | 42x37x37 mm | påse (5 st) | 03430651369381 |
| 1546791 | 28xRp1/2" | 0,15 kg | 41x44x44 mm | påse (5 st) | 03430651369404 |
| 1546792 | 28xRp3/4" | 0,12 kg | 41x44x44 mm | påse (5 st) | 03430651369411 |
| 1546793 | 28xRp1" | 0,1 kg | 45x44x44 mm | påse (5 st) | 03430651369398 |
| 1546794 | 35xRp1 | 0,21 kg | 47x53x53 mm | påse (10 st) | 08711985331318 |
| 1546795 | 35xRp1 1/4" | 0,14 kg | 52x53x53 mm | påse (5 st) | 03430651369435 |
| 1546796 | 42xRp1 1/2 | 0,24 kg | 60x63x63 mm | påse (4 st) | 08711985331325 |
| 1546797 | 54xRp2 | 0,4 kg | 69x77x77 mm | påse (4 st) | 08711985331332 |
| RSK | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1546797 | 15xRp1/2" | 15,0 | DN12 | 24 | 2 | 21,3 | 1/2" (DN15) | 15 | 5 | 24 |
| 1546797 | 18xRp1/2" | 18,0 | DN15 | 24 | 2 | 21,3 | 1/2" (DN15) | 15 | 5 | 27 |
| 1546797 | 18xRp3/4" | 18,0 | DN15 | 25 | 3 | 26,9 | 3/4" (DN20) | 17 | 6 | 30 |
| 1546797 | 22xRp1/2 | 22,0 | DN20 | 23 | 0 | 21,3 | 1/2" (DN15) | 15 | 0 | 32 |
| 1546797 | 22xRp3/4" | 22,0 | DN20 | 25 | 2 | 26,9 | 3/4" (DN20) | 17 | 6 | 32 |
| 1546797 | 28xRp1/2" | 28,0 | DN25 | 24 | 0 | 21,3 | 1/2" (DN15) | 17 | 6 | 38 |
| 1546797 | 28xRp3/4" | 28,0 | DN25 | 24 | 0 | 26,9 | 3/4" (DN20) | 17 | 5 | 38 |
| 1546797 | 28xRp1" | 28,0 | DN25 | 26 | 2 | 33,7 | 1" (DN25) | 20 | 7 | 38 |
| 1546797 | 35xRp1 | 35,0 | DN32 | 25 | 0 | 33,7 | 1" (DN25) | 22 | 9 | 46 |
| 1546797 | 35xRp1 1/4" | 35,0 | DN32 | 30 | 5 | 42,4 | 1 1/4" (DN32) | 22 | 7 | 46 |
| 1546797 | 42xRp1 1/2 | 42,0 | DN40 | 38 | 2 | 48,3 | 1 1/2" (DN40) | 22 | 8 | 55 |
| 1546797 | 54xRp2 | 54,0 | DN50 | 43 | 2 | 60,3 | 2" (DN50) | 26 | 8 | 67 |
| färg | silver |
|---|---|
| material | stål (St 34,2 (1,0034)) |
| ytbehandlingar | galvaniserad |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt, reducer |
| anslutningstyp | press (V), Rp - innergänga cylindrisk (BSPT) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73079980 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | SudoPress Elförzinkad |
| produkttyp | SP8270GV |
| UNSPS | 40172502 |
| scip | fc8a7776-129f-4bcf-803a-cdca5d6c21c6 |
EPD VSH SudoPress Carbon Environmental Product Declaration |
ladda ner | |
SDS-VSH_SudoPress_Carbon länk till arket |
ladda ner | |
 SP8270GV bild |
jpg | ladda ner |
VSH SudoPress Carbon CSTB certifikat |
ladda ner | |
VSH SudoPress Carbon RISE certifikat |
ladda ner | |
VSH SudoPress Carbon SPF certifikat |
ladda ner | |
VSH SudoPress TSU certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH SudoPress instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Stål |
| Kvalitetanslutningsmateriall 1 | St 34.2 (1.0034) |
| Gräns snittsanslutning 1 | Galvaniskt/elektrolytiskt förzinkad |
| Anslutningsmaterial 2 | Stål |
| Kvalitetanslutningsmateriall 2 | St 34.2 (1.0034) |
| Gräns snittsanslutning 2 | Galvaniskt/elektrolytiskt förzinkad |
| Form | Rak |
| Modell | one-piece |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | V |
| Anslutning 2 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Main colour fitting | Grå |
| Material tätning | EPDM |
| Med stötkam | Ja |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -20°C - 110°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 230°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Ja |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
