group: SP8243V

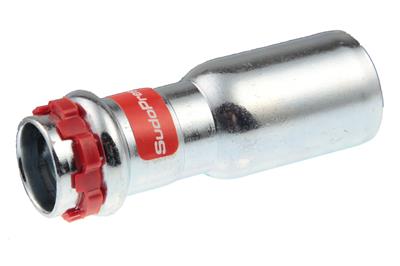

VSH SudoPress SP8243V är en reducering med en pressända och en slätända. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
värme
kyla
tryckluft
solenergi
vakuum
bygginstallationer
industri
RISE
SPF
TSU
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1544119 | Ø15x12 | 0,03 kg | 58x19x19 mm | påse (10 st) | 03430651369145 |
| 1544120 | Ø18x12 | 0,03 kg | 57x19x19 mm | påse (10 st) | 03430651369152 |
| 1544121 | Ø18x15 | 0,03 kg | 59x23x23 mm | påse (10 st) | 03430651369169 |
| 1544122 | Ø22x15 | 0,04 kg | 64x23x23 mm | påse (10 st) | 03430651369183 |
| 1544123 | Ø22x18 | 0,04 kg | 61x26x26 mm | påse (10 st) | 03430651369190 |
| 1544124 | Ø28x15 | 0,05 kg | 70x28x28 mm | påse (5 st) | 03430651369206 |
| 1544125 | Ø28x18 | 0,05 kg | 68x28x28 mm | påse (10 st) | 03430651369213 |
| 1544126 | Ø28x22 | 0,07 kg | 66x31x31 mm | påse (10 st) | 03430651369220 |
| 1544127 | Ø35x22 | 0,09 kg | 75x35x35 mm | påse (5 st) | 03430651369237 |
| 1544128 | Ø35x28 | 0,1 kg | 72x37x37 mm | påse (1 st) | 03430650369245 |
| 1544129 | Ø42x22 | 0,12 kg | 83x42x42 mm | påse (1 st) | 03430651369251 |
| 1544130 | Ø42x28 | 0,12 kg | 84x42x42 mm | påse (1 st) | 03430650369269 |
| 1544131 | Ø42x35 | 0,13 kg | 78x44x44 mm | påse (1 st) | 03430651369275 |
| 1544132 | Ø54x22 | 0,19 kg | 100x54x54 mm | påse (1 st) | 03430650369290 |
| 1544133 | Ø54x28 | 0,16 kg | 92x54x54 mm | påse (1 st) | 03430650369306 |
| 1544134 | Ø54x35 | 0,18 kg | 93x54x54 mm | påse (1 st) | 03430650369313 |
| 1544135 | Ø54x42 | 0,23 kg | 102x54x54 mm | påse (1 st) | 03430650369320 |
| 1544137 | Ø66,7x54 | 0,35 kg | 127x67x67 mm | påse (2 st) | 08711985324860 |
| 1544136 | Ø76,1x42 | 0,46 kg | 153x76x76 mm | påse (4 st) | 08711985324242 |
| 1544138 | Ø76,1x54 | 0,51 kg | 147x83x76 mm | påse (4 st) | 08711985324259 |
| 1544139 | Ø88,9x54 | 0,65 kg | 162x89x89 mm | påse (4 st) | 08711985324266 |
| RSK | storlek | d1 | DN1 | l1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|
| 1544139 | Ø15x12 | 15,0 | DN12 | 27 | 12,0 | DN10 | 31 | 13 |
| 1544139 | Ø18x12 | 18,0 | DN15 | 29 | 12,0 | DN10 | 28 | 10 |
| 1544139 | Ø18x15 | 18,0 | DN15 | 28 | 15,0 | DN12 | 31 | 9 |
| 1544139 | Ø22x15 | 22,0 | DN20 | 33 | 15,0 | DN12 | 31 | 9 |
| 1544139 | Ø22x18 | 22,0 | DN20 | 30 | 18,0 | DN15 | 31 | 9 |
| 1544139 | Ø28x15 | 28,0 | DN25 | 39 | 15,0 | DN12 | 31 | 9 |
| 1544139 | Ø28x18 | 28,0 | DN25 | 37 | 18,0 | DN15 | 31 | 9 |
| 1544139 | Ø28x22 | 28,0 | DN25 | 34 | 22,0 | DN20 | 33 | 10 |
| 1544139 | Ø35x22 | 35,0 | DN32 | 42 | 22,0 | DN20 | 33 | 10 |
| 1544139 | Ø35x28 | 35,0 | DN32 | 38 | 28,0 | DN25 | 34 | 10 |
| 1544139 | Ø42x22 | 42,0 | DN40 | 51 | 22,0 | DN20 | 33 | 10 |
| 1544139 | Ø42x28 | 42,0 | DN40 | 51 | 28,0 | DN25 | 34 | 10 |
| 1544139 | Ø42x35 | 42,0 | DN40 | 43 | 35,0 | DN32 | 35 | 10 |
| 1544139 | Ø54x22 | 54,0 | DN50 | 61 | 22,0 | DN20 | 38 | 15 |
| 1544139 | Ø54x28 | 54,0 | DN50 | 58 | 28,0 | DN25 | 34 | 10 |
| 1544139 | Ø54x35 | 54,0 | DN50 | 58 | 35,0 | DN32 | 35 | 10 |
| 1544139 | Ø54x42 | 54,0 | DN50 | 54 | 42,0 | DN40 | 48 | 12 |
| 1544139 | Ø66,7x54 | 66,7 | DN65 | 72 | 54,0 | DN50 | 55 | 14 |
| 1544139 | Ø76,1x42 | 76,1 | DN65 | 97 | 42,0 | DN40 | 57 | 21 |
| 1544139 | Ø76,1x54 | 76,1 | DN65 | 86 | 54,0 | DN50 | 62 | 21 |
| 1544139 | Ø88,9x54 | 88,9 | DN80 | 101 | 54,0 | DN50 | 61 | 20 |
| färg | silver |
|---|---|
| material | stål (St 34,2 (1,0034)) |
| ytbehandlingar | galvaniserad |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt, reducer |
| anslutningstyp | rörända, press (V) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73079980 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | SudoPress Elförzinkad |
| produkttyp | SP8243V |
| UNSPS | 40173602 |
EPD VSH SudoPress Carbon Environmental Product Declaration |
ladda ner | |
 SP8243V bild |
jpg | ladda ner |
VSH SudoPress Carbon CSTB certifikat |
ladda ner | |
VSH SudoPress Carbon RISE certifikat |
ladda ner | |
VSH SudoPress Carbon SPF certifikat |
ladda ner | |
VSH SudoPress TSU certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
Installation instructions monteringsanvisning |
ladda ner | |
VSH SudoPress instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Stål |
| Kvalitetanslutningsmateriall 1 | St 34.2 (1.0034) |
| Gräns snittsanslutning 1 | Galvaniskt/elektrolytiskt förzinkad |
| Anslutningsmaterial 2 | Stål |
| Kvalitetanslutningsmateriall 2 | St 34.2 (1.0034) |
| Gräns snittsanslutning 2 | Galvaniskt/elektrolytiskt förzinkad |
| Form | Rak |
| Modell | one-piece |
| Förminskning | Ja |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Spigot/tube end |
| Anslutning 2 | Pressmuff |
| Contour code connection 2 | V |
| Main colour fitting | Grå |
| Material tätning | EPDM |
| Med stötkam | Ja |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -20°C - 110°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 230°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med packningar | Nej |
| Med huv | Nej |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
