group: SP8092GV

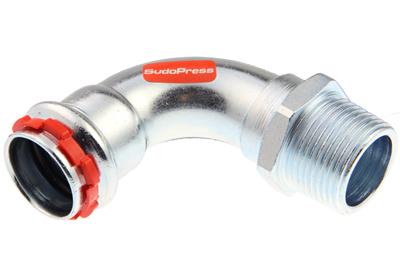

VSH SudoPress SP8092GV är en 90° böj med en pressände och utvändig gänga. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
värme
kyla
tryckluft
solenergi
vakuum
bygginstallationer
industri
RISE
SPF
TSU
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1542501 | 12xR3/8" | 0,04 kg | 46x51x20 mm | påse (5 st) | 03430651368506 |
| 1542503 | 15xR3/8" | 0,06 kg | 55x56x22 mm | påse (5 st) | 03430651368520 |
| 1542502 | 15xR1/2" | 0,07 kg | 57x61x25 mm | påse (5 st) | 03430651368513 |
| 1542504 | 18xR1/2" | 0,07 kg | 61x67x25 mm | påse (5 st) | 03430651368537 |
| 1542505 | 22xR3/4" | 0,12 kg | 72x77x35 mm | påse (5 st) | 03430651368544 |
| 1542506 | 28xR1" | 0,17 kg | 83x92x42 mm | påse (5 st) | 03430651368551 |
| 1542507 | 35xR1 1/4" | 0,29 kg | 100x108x53 mm | påse (5 st) | 03430651368568 |
| 1542508 | 42xR1 1/2" | 0,41 kg | 122x122x58 mm | påse (1 st) | 03430650368576 |
| RSK | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | slw2 | radie | vinkel |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1542508 | 12xR3/8" | 12,0 | DN10 | 36 | 18 | 17,2 | 3/8" (DN10) | 42 | 17 | 15 | 90 |
| 1542508 | 15xR3/8" | 15,0 | DN12 | 44 | 22 | 17,2 | 3/8" (DN10) | 50 | 19 | 18 | 90 |
| 1542508 | 15xR1/2" | 15,0 | DN12 | 44 | 22 | 21,3 | 1/2" (DN15) | 45 | 22 | 18 | 90 |
| 1542508 | 18xR1/2" | 18,0 | DN15 | 48 | 26 | 21,3 | 1/2" (DN15) | 54 | 22 | 22 | 90 |
| 1542508 | 22xR3/4" | 22,0 | DN20 | 55 | 32 | 26,9 | 3/4" (DN20) | 62 | 30 | 27 | 90 |
| 1542508 | 28xR1" | 28,0 | DN25 | 63 | 39 | 33,7 | 1" (DN25) | 74 | 36 | 34 | 90 |
| 1542508 | 35xR1 1/4" | 35,0 | DN32 | 73 | 48 | 42,4 | 1 1/4" (DN32) | 86 | 46 | 42 | 90 |
| 1542508 | 42xR1 1/2" | 42,0 | DN40 | 93 | 57 | 48,3 | 1 1/2" (DN40) | 96 | 50 | 51 | 90 |
| färg | silver |
|---|---|
| material | stål (St 34,2 (1,0034)) |
| ytbehandlingar | galvaniserad |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | Böj, reducer (90º) |
| anslutningstyp | press (V), R-yttergänga gas konisk (BSPT) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73079980 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | SudoPress Elförzinkad |
| produkttyp | SP8092GV |
| UNSPS | 40172802 |
| scip | fc8a7776-129f-4bcf-803a-cdca5d6c21c6 |
EPD VSH SudoPress Carbon Environmental Product Declaration |
ladda ner | |
SDS-VSH_SudoPress_Carbon länk till arket |
ladda ner | |
 SP8092GV bild |
jpg | ladda ner |
VSH SudoPress Carbon CSTB certifikat |
ladda ner | |
VSH SudoPress Carbon RISE certifikat |
ladda ner | |
VSH SudoPress Carbon SPF certifikat |
ladda ner | |
VSH SudoPress TSU certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH SudoPress instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Stål |
| Kvalitetanslutningsmateriall 1 | St 34.2 (1.0034) |
| Gräns snittsanslutning 1 | Galvaniskt/elektrolytiskt förzinkad |
| Anslutningsmaterial 2 | Stål |
| Kvalitetanslutningsmateriall 2 | St 34.2 (1.0034) |
| Gräns snittsanslutning 2 | Galvaniskt/elektrolytiskt förzinkad |
| Form | Böj |
| Modell | one-piece |
| Böjningsvinkel | 90° |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | V |
| Anslutning 2 | Utvändig gänga konisk för gas |
| Main colour fitting | Grå |
| Material tätning | EPDM |
| Med stötkam | Ja |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -20°C - 110°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 230°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Ja |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
