SP6331GV
VSH SudoPress SP6331GV är en rak unionskoppling med en pressände och utvändig gänga. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
applikationer
lösningar
godkännanden
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1444691 | 15xR1/2" | 0,12 kg | 68x35x35 mm | påse (5 st) | 03430651367721 |
| 1444692 | 15xR3/4" | 0,15 kg | 68x35x35 mm | påse (5 st) | 03430651367738 |
| 1444693 | 18xR1/2" | 0,12 kg | 70x35x35 mm | påse (5 st) | 03430651367745 |
| 1444694 | 18xR3/4" | 0,15 kg | 70x35x35 mm | påse (5 st) | 03430651367752 |
| 1444695 | 22xR1/2" | 0,18 kg | 80x43x43 mm | påse (5 st) | 03430651367776 |
| 1444696 | 22xR3/4" | 0,11 kg | 80x43x43 mm | påse (5 st) | 03430651367783 |
| 1444697 | 22xR1" | 0,24 kg | 80x43x43 mm | påse (5 st) | 03430651367769 |
| 1444698 | 28xR1" | 0,3 kg | 91x53x53 mm | påse (5 st) | 03430651367790 |
| 1444699 | 35xR1 1/4" | 0,38 kg | 100x60x60 mm | påse (5 st) | 03430650367807 |
| 1444700 | 42xR1 1/2" | 0,48 kg | 114x67x67 mm | påse (1 st) | 03430650367814 |
| 1444701 | 54xR2" | 0,8 kg | 140x87x87 mm | påse (1 st) | 03430650367821 |

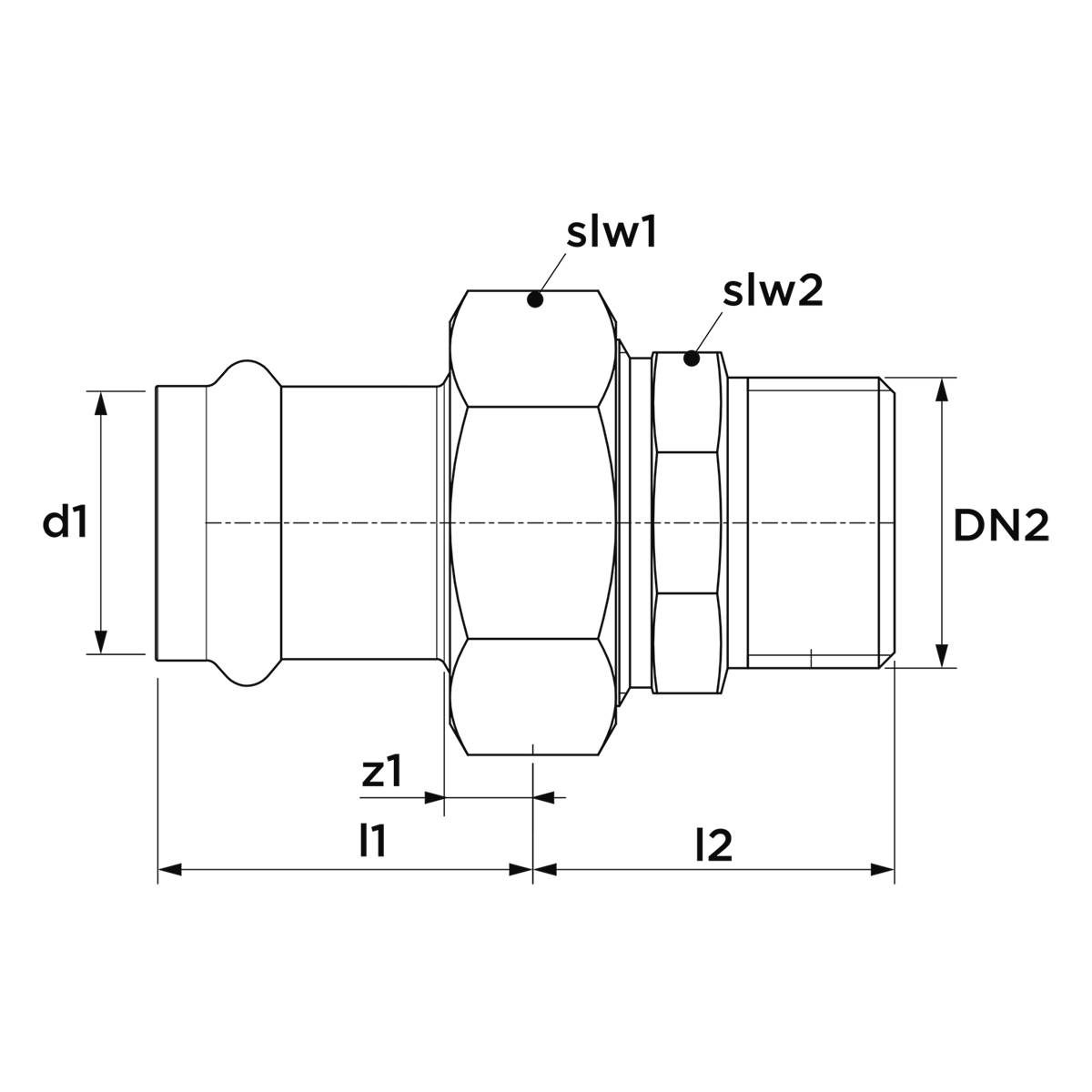

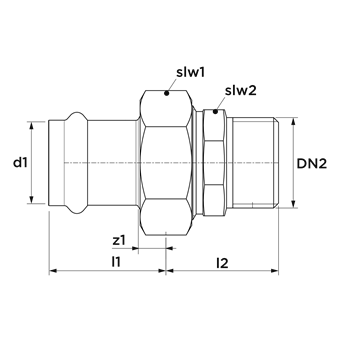

| RSK | storlek | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1444701 | 15xR1/2" | 15,0 | DN12 | 34 | 12 | 30 | 21,3 | 1/2" (DN15) | 33 | 25 |
| 1444701 | 15xR3/4" | 15,0 | DN12 | 34 | 12 | 30 | 26,9 | 3/4" (DN20) | 36 | 32 |
| 1444701 | 18xR1/2" | 18,0 | DN15 | 35 | 13 | 30 | 21,3 | 1/2" (DN15) | 33 | 25 |
| 1444701 | 18xR3/4" | 18,0 | DN15 | 35 | 13 | 30 | 26,9 | 3/4" (DN20) | 36 | 32 |
| 1444701 | 22xR1/2" | 22,0 | DN20 | 37 | 14 | 37 | 21,3 | 1/2" (DN15) | 33 | 25 |
| 1444701 | 22xR3/4" | 22,0 | DN20 | 37 | 14 | 37 | 26,9 | 3/4" (DN20) | 38 | 32 |
| 1444701 | 22xR1" | 22,0 | DN20 | 37 | 14 | 37 | 33,7 | 1" (DN25) | 42 | 39 |
| 1444701 | 28xR1" | 28,0 | DN25 | 38 | 14 | 46 | 33,7 | 1" (DN25) | 42 | 39 |
| 1444701 | 35xR1 1/4" | 35,0 | DN32 | 40 | 15 | 52 | 42,4 | 1 1/4" (DN32) | 44 | 45 |
| 1444701 | 42xR1 1/2" | 42,0 | DN40 | 47 | 11 | 58 | 48,3 | 1 1/2" (DN40) | 44 | 51 |
| 1444701 | 54xR2" | 54,0 | DN50 | 53 | 12 | 75 | 60,3 | 2" (DN50) | 52 | 65 |
| färg | silver |
|---|---|
| material | rostfritt stål (Rostfritt stål 316L (1.4404)) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt, reducer |
| anslutningstyp | press (V), R-yttergänga gas konisk (BSPT) |
| tätning | EPDM |
| produktgrupp | fittings (unionskoppling) |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73072910 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | SudoPress Rostfritt |
| produkttyp | SP6331GV |
| UNSPS | 40174907 |
 SP6331GV bild |
jpg | ladda ner |
VSH SudoPress Stainless ETA certifikat |
ladda ner | |
VSH SudoPress stainless DVGW Water certifikat |
ladda ner | |
VSH SudoPress stainless KIWA certifikat |
ladda ner | |
VSH SudoPress stainless RISE certifikat |
ladda ner | |
VSH SudoPress stainless_SVGW_Water certifikat |
ladda ner | |
VSH_SudoPress_Stainless-SPF certifikat |
ladda ner | |
VSH_SudoPress_Stainless_OVGW certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH SudoPress stainless SVGW Water (FR) certifikat |
ladda ner | |
VSH SudoPress instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Rostfritt stål |
| Kvalitetanslutningsmateriall 1 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Rostfritt stål |
| Kvalitetanslutningsmateriall 2 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Rak |
| Modell | 3-delad |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | V |
| Anslutning 2 | Utvändig gänga konisk för gas |
| Main colour fitting | Grå |
| Fläns tryckklass | PN 16 |
| Material tätning | EPDM |
| Med stötkam | Ja |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -20°C - 110°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 230°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Ja |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Ja |
| Certified according to NF 545 | Nej |
| KIWA certified | Ja |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
