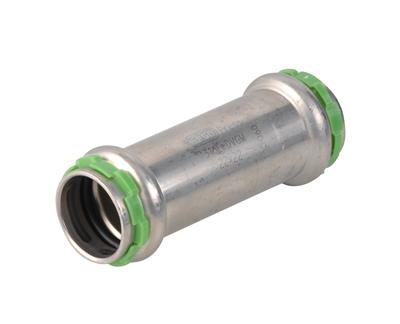

SP6275V
VSH SudoPress SP6275V är en skjutmuff med 2 pressändar. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
applikationer
lösningar
godkännanden
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1439196 | 15 | 0,05 kg | 76x23x23 mm | påse (10 st) | 03430651367486 |
| 1439197 | 18 | 0,06 kg | 80x26x26 mm | påse (10 st) | 03430651367493 |
| 1439198 | 22 | 0,08 kg | 82x31x31 mm | påse (10 st) | 03430651367509 |
| 1439199 | 28 | 0,12 kg | 93x37x37 mm | påse (5 st) | 03430651367516 |
| 1439200 | 35 | 0,16 kg | 103x44x44 mm | påse (5 st) | 03430650367524 |
| 1439201 | 42 | 0,26 kg | 120x54x54 mm | påse (5 st) | 03430650367531 |
| 1442430 | 54 | 0,37 kg | 135x66x66 mm | påse (1 st) | 03430650367548 |
| RSK | storlek | d1 | DN1 | l1 | es1 | d2 | DN2 | l2 | es2 |
|---|---|---|---|---|---|---|---|---|---|
| 1442430 | 15 | 15,0 | DN12 | 38 | 22 | 15,0 | DN12 | 38 | 22 |
| 1442430 | 18 | 18,0 | DN15 | 40 | 22 | 18,0 | DN15 | 40 | 22 |
| 1442430 | 22 | 22,0 | DN20 | 41 | 23 | 22,0 | DN20 | 41 | 23 |
| 1442430 | 28 | 28,0 | DN25 | 47 | 24 | 28,0 | DN25 | 47 | 24 |
| 1442430 | 35 | 35,0 | DN32 | 52 | 25 | 35,0 | DN32 | 52 | 25 |
| 1442430 | 42 | 42,0 | DN40 | 60 | 36 | 42,0 | DN40 | 60 | 36 |
| 1442430 | 54 | 54,0 | DN50 | 68 | 41 | 54,0 | DN50 | 68 | 41 |
| färg | silver |
|---|---|
| material | rostfritt stål (Rostfritt stål 316L (1.4404)) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt |
| anslutningstyp | press (V) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73072910 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | SudoPress Rostfritt |
| produkttyp | SP6275V |
| UNSPS | 40172607 |
EPD-VSH-SudoPress-Stainless Environmental Product Declaration |
ladda ner | |
 SP6275V bild |
jpg | ladda ner |
VSH SudoPress Stainless ETA certifikat |
ladda ner | |
VSH SudoPress stainless DVGW Water certifikat |
ladda ner | |
VSH SudoPress stainless KIWA certifikat |
ladda ner | |
VSH SudoPress stainless RISE certifikat |
ladda ner | |
VSH SudoPress stainless_SVGW_Water certifikat |
ladda ner | |
VSH_SudoPress_Stainless-SPF certifikat |
ladda ner | |
VSH_SudoPress_Stainless_OVGW certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH SudoPress stainless SVGW Water (FR) certifikat |
ladda ner | |
VSH SudoPress instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Rostfritt stål |
| Kvalitetanslutningsmateriall 1 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Rostfritt stål |
| Kvalitetanslutningsmateriall 2 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Rak |
| Modell | one-piece |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | V |
| Anslutning 2 | Pressmuff |
| Contour code connection 2 | V |
| Main colour fitting | Grå |
| Fläns tryckklass | PN 16 |
| Material tätning | EPDM |
| Med stötkam | Nej |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -20°C - 110°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 230°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Ja |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Ja |
| Certified according to NF 545 | Nej |
| KIWA certified | Ja |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| artikelnummer | beskrivning | |
|---|---|---|
 |
6192406 | VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 15x1,0 liten bunt |
|
6194001 | VSH SudoXPress Rostfritt rör 1.4521 15x1,0 |
 |
6193077 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 15x1,0 liten bunt |
|
6193407 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 15x1,0 |
 |
6118068 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 15x1,0 (l=3m) |
|
6192307 | VSH SudoXPress Rostfritt rör 1.4401 15x1,0 (l=6m) liten bunt |
|
6117914 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 15x1,0 (l=6m) |
|
6192417 | VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 18x1,0 liten bunt |
|
6194012 | VSH SudoXPress Rostfritt rör 1.4521 18x1,0 |
|
6196003 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 18x1,0 liten bunt |
|
6193418 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 18x1,0 |
|
6118079 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 18x1,0 (l=3m) |
|
6192318 | VSH SudoXPress Rostfritt rör 1.4401 18x1,0 (l=6m) liten bunt |
|
6117925 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 18x1,0 (l=6m) |
|
6192428 | VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 22x1,2 liten bunt |
|
6194023 | VSH SudoXPress Rostfritt rör 1.4521 22x1,2 |
|
6196014 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 22x1,2 liten bunt |
|
6193429 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 22x1,2 |
|
6118081 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 22x1,2 (l=3m) |
|
6192329 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 22x1,2 (l=6m) liten bunt |
|
6117936 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 22x1,2 (l=6m) |
|
6192439 | VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 28x1,2 liten bunt |
|
6194034 | VSH SudoXPress Rostfritt rör 1.4521 28x1,2 |
|
6196025 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 28x1,2 liten bunt |
|
6193431 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 28x1,2 |
|
6118090 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 28x1,2 (l=3m) |
|
6192331 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 28x1,2 (l=6m) liten bunt |
|
6117947 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 28x1,2 (l=6m) |
|
6192441 | VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 35x1,5 liten bunt |
|
6194045 | VSH SudoXPress Rostfritt rör 1.4521 35x1,5 |
|
6196036 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 35x1,5 liten bunt |
|
6193440 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 35x1,5 |
|
6118101 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 35x1,5 (l=3m) |
|
6192340 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 35x1,5 (l=6m) liten bunt |
|
6117958 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 35x1,5 (l=6m) |
 |
6673348 | VSH SudoPress O-Ring EPDM LBP 42 |
|
6192450 | VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 42x1,5 liten bunt |
|
6194056 | VSH SudoXPress Rostfritt rör 1.4521 42x1,5 |
|
6196047 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 42x1,5 liten bunt |
|
6193451 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 42x1,5 |
|
6118112 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 42x1,5 (l=3m) |
|
6192351 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 42x1,5 (l=6m) liten bunt |
|
6117969 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 42x1,5 (l=6m) |
|
6192461 | VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 54x1,5 liten bunt |
|
6194067 | VSH SudoXPress Rostfritt rör 1.4521 54x1,5 |
|
6196058 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 54x1,5 liten bunt |
|
6193462 | VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 54x1,5 |
|
6118123 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 54x1,5 (l=3m) |
|
6192362 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 54x1,5 (l=6m) liten bunt |
|
6117971 | VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 54x1,5 (l=6m) |
|
6569816 | VSH SudoPress O-Ring EPDM LBP 15 |
|
6569827 | VSH SudoPress O-Ring EPDM LBP 18 |
|
6569838 | VSH SudoPress O-Ring EPDM LBP 22 |
|
6569849 | VSH SudoPress O-Ring EPDM LBP 28 |
|
6569851 | VSH SudoPress O-Ring EPDM LBP 35 |
|
6569860 | VSH SudoPress Elförzinkad/RostfrittO-ring EPDM LBP 42 |
|
6569871 | VSH SudoPress Elförzinkad/RostfrittO-ring EPDM LBP 54 |
 |
6558519 | VSH SudoPress O-ring FPM LBP 15 |
|
6558521 | VSH SudoPress O-ring FPM LBP 18 |
|
6558530 | VSH SudoPress O-ring FPM LBP 22 |
|
6558541 | VSH SudoPress O-ring FPM LBP 28 |
|
6558552 | VSH SudoPress O-ring FPM LBP 35 |
|
6558563 | VSH SudoPress Elförzinkad/RostfrittO-ring FPM LBP 42 |
|
6558574 | VSH SudoPress Elförzinkad/RostfrittO-ring FPM LBP 54 |
 |
6580013 | Novopress pressback PB1 V15 |
|
6580024 | Novopress pressback PB1 V18 |
|
6580035 | Novopress pressback PB1 V22 |
|
6580046 | Novopress pressback PB1 V28 |
|
6580057 | Novopress pressback PB1 V35 |
 |
6580123 | Novopress pressback PB2 V42 |
|
6580134 | Novopress pressback PB2 V54 |
|
6580079 | Novopress pressback PB2 V15 |
|
6580081 | Novopress pressback PB2 V18 |
|
6580090 | Novopress pressback PB2 V22 |
|
6580101 | Novopress pressback PB2 V28 |
|
6580112 | Novopress pressback PB2 V35 |
 |
6211898 | Avgradare för elförzinkade och rostfria rör 12-54 |
|
6580156 | Novopress slinga snap on V42 |
|
6580167 | Novopress slinga snap on V54 |
| artikelnummer | beskrivning | ||
|---|---|---|---|
|
6569816 | VSH SudoPress O-Ring EPDM LBP 15 | 2 |
|
6569827 | VSH SudoPress O-Ring EPDM LBP 18 | 2 |
|
6569838 | VSH SudoPress O-Ring EPDM LBP 22 | 2 |
|
6569849 | VSH SudoPress O-Ring EPDM LBP 28 | 2 |
|
6569851 | VSH SudoPress O-Ring EPDM LBP 35 | 2 |
|
6673348 | VSH SudoPress O-Ring EPDM LBP 42 | 2 |
|
6569860 | VSH SudoPress Elförzinkad/RostfrittO-ring EPDM LBP 42 | 2 |
|
6569871 | VSH SudoPress Elförzinkad/RostfrittO-ring EPDM LBP 54 | 2 |
