SPS5040V

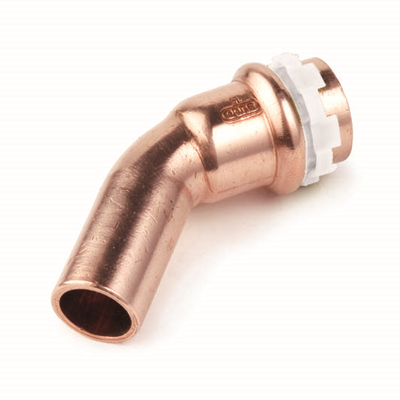

VSH SudoPress SPS5040V är en 45° böj med en pressände en slätända. Kopplingen är monterad med en FPM-o-ring för höga temperaturer, vilket gör den till det perfekta valet för solvärmesystem. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
applikationer
lösningar
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 6674175 | 18xØ18 | 0,05 kg | 60x42x26 mm | påse (10 st) | 03430651362047 |
| artikelnummer | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | radie | vinkel |
|---|---|---|---|---|---|---|---|---|---|---|
| 6674175 | 18xØ18 | 18,0 | DN15 | 31 | 9 | 18,0 | DN15 | 33 | 22 | 45 |
| färg | koppar |
|---|---|
| material | koppar (CW024A (UNS C12200)) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | Böj (45º) |
| anslutningstyp | press (V), rörända |
| tätning | FPM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 74122000 |
| ursprungsland | Frankrike |
| varumärke | VSH |
| serier | SudoPress Koppar Solar |
| produkttyp | SPS5040V |
| UNSPS | 40172807 |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Koppar |
| Kvalitetanslutningsmateriall 1 | Cu-DHP (CW024A) |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Koppar |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Böj |
| Modell | one-piece |
| Böjningsvinkel | 45° |
| Skänkellängd | 22mm |
| Skänkellängd (imperial) | 0,87" |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Nominell innerdiameter, anslutning | DN 15 |
| Utvändig rördiameter anslutning 1 | 18mm |
| Utvändig rördiameter anslutning 1 (imperial) | 0,71" |
| Väggtjocklek, anslutning 1 | 1,4mm |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | V |
| Nominell innerdiameter på anslutni | DN 15 |
| Utvändig rördiameter anslutning 2 | 18mm |
| Utvändig rördiameter anslutning 2 (imperial) | 0,71" |
| Anslutning 2 | Spigot / tube end |
| Fläns tryckklass | PN 16 |
| Material tätning | FPM (FKM) |
| Med stötkam | Ja |
| Dragfast | Ja |
| Längd | 60mm |
| Anslutningslängd 1 | 31mm |
| Anslutningslängd 1 (imperial) | 1,22" |
| Bygglängd på anslutning 1 | 9mm |
| Bygglängd på anslutning 1 (imperial) | 0,35" |
| Anslutningslängd 2 | 33mm |
| Anslutningslängd 2 (imperial) | 1,3" |
| Max medeltemperatur (kontinuerlig) | -20°C - 180°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 356°F |
| Max arbetstryck vid 20°C | 10bar |
| Max arbetstryck vid 20°C (imperial) | 145,04psi |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Ja |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| artikelnummer | beskrivning | |
|---|---|---|
 |
6558521 | VSH SudoPress O-ring FPM LBP 18 |
 |
6569827 | VSH SudoPress O-Ring EPDM LBP 18 |
 |
6211898 | Avgradare för elförzinkade och rostfria rör 12-54 |
 |
6580024 | Novopress pressback PB1 V18 |
 |
6580081 | Novopress pressback PB2 V18 |
| artikelnummer | beskrivning | ||
|---|---|---|---|
|
6558521 | VSH SudoPress O-ring FPM LBP 18 | 1 |
