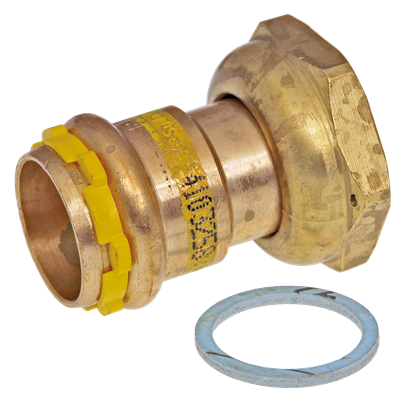

VSH SudoPress Koppar Gas Union tätningsbar (muff x inv.gga)

artikelgrupp: SPG-2P-JPC

VSH SudoPress SPG-2P-JPC är en rak gas union med en pressände och en unionände. Kopplingen är klassad för 400 mbar och kan utrustas med en tätning. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
  • double safety through Visu-Control® and Leak Before Pressed function
  • har alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen
  • max pressure: 400 mbar
  • sealable
Unionskopplingar skall kombineras med utvändigtgängade motsvarigheter med lämpligt stöd för tätningen. Vanligtvis kommer detta att vara parallell (G-) gänga. Det rekommenderas inte att använda delar med utvändig konisk (R-) gänga, eftersom de vanligtvis ger för lite stöd för den plana tätningen.
  1. kontrollera kvaliteten och yttan på den platta tätningen. Tätnings- och stödplattor ska vara rena och fria från skador
  2. montera kopplingen på den utvändig gänga för hand
  3. applicera 1/8 till 1/4 varv med en matchande öppen nyckel eller rätt inställd skiftnyckel. Överdrar du unionskopplingenkan orsaka skada på tätningsringen
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

naturgas

naturgas

tryckluft

tryckluft

segment

infra

infra

industri

industri

godkännanden

ATG-Sert

ATG-Sert

RSK

storlek

mått

vikt

förpackning

gtin

storlek

22xDN20

mått

50x36x36 mm

vikt

0,11 kg

förpackning

påse (1 st)

gtin

03430650370036

storlek

28xDN20

mått

52x36x36 mm

vikt

0,12 kg

förpackning

påse (1 st)

gtin

03430650370043

storlek

28xDN32

mått

45x50x50 mm

vikt

0,17 kg

förpackning

påse (1 st)

gtin

03430650370050

storlek

35xDN32

mått

57x50x50 mm

vikt

0,2 kg

förpackning

påse (1 st)

gtin

03430650370067

storlek

54xDN50

mått

80x70x70 mm

vikt

0,46 kg

förpackning

påse (1 st)

gtin

03430650370074

RSK

size

d1

DN1

l1

z1

DN2

l2

z2

size

22xDN20

d1

22,0

DN1

DN20

l1

37

z1

14

DN2

3/4" (DN20)

l2

13

z2

5

size

28xDN20

d1

28,0

DN1

DN25

l1

40

z1

16

DN2

3/4" (DN20)

l2

13

z2

5

size

28xDN32

d1

28,0

DN1

DN25

l1

31

z1

7

DN2

1 1/4" (DN32)

l2

15

z2

5

size

35xDN32

d1

35,0

DN1

DN32

l1

43

z1

17

DN2

1 1/4" (DN32)

l2

15

z2

5

size

54xDN50

d1

54,0

DN1

DN50

l1

61

z1

20

DN2

2" (DN50)

l2

19

z2

7

technical drawing for product

egenskaper

färg

brons

material

brons, mässing (CW617N, EN CC499K)

ytbehandlingar

ingen

form

rakt

anslutningstyp

press (V), NF 29-532 (invändig gänga)

tätning

HNBR

allmänt

produktgrupp

fittings

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

74122000

ursprungsland

Hungary

varumärke

VSH

serier

SudoPress Koppar Gas

produkttyp

SPG-2P-JPC

UNSPS

40174907

scip

5cf0b298-027a-4aed-9537-63ab9cac8f2d

teknisk information

min medel temperatur

-20 °C

max medel temperatur

70 °C

image for SPG-2P-JPC

bild | png

SPG-2P-JPC

image for Diagram

diagram | png

Diagram

monteringsanvisning | pdf

VSH SudoPress installation instructions

certifikat | pdf

Reach declaration

länk till arket | pdf

SDS-VSH_SudoPress_Copper_brass-gunmetal

certifikat | pdf

VSH SudoPress Copper ATG-Sert 001

certifikat | pdf

VSH SudoPress Copper ATG-Sert 002

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Brons

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Anslutningsmaterial 2

värde

Mässing

etikett

Kvalitetanslutningsmateriall 2

värde

CuZn40Pb2 (CW617N)

etikett

Gräns snittsanslutning 2

värde

Obehandlad

etikett

Anslutning för ytbehandling 2.

värde

Obehandlad

etikett

Modell

värde

2-part

etikett

Förminskning

värde

Nej

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Pressmuff

etikett

Contour code connection 1

värde

V

etikett

Main colour fitting

värde

Brons

etikett

Material tätning

värde

Hydrogenated acrylonitrile butadiene rubber (HNBR)

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Max medeltemperatur (kontinuerlig)

värde

-20°C - 70°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-4°F - 158°F

etikett

Med packningar

värde

Ja

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Ja

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej

RSK

koldioxidavtryck (A1-A3) cradle-to-gate

koldioxidavtryck (A-C) inbäddad koldioxid

koldioxidavtryck (A-D) cradle-to-cradle

datakälla

koldioxidavtryck (A1-A3) cradle-to-gate

0,52kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,55kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,39kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,59kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,62kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,44kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,84kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,88kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,63kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,99kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,03kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,74kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

2,29kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

2,39kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,71kgCO2e

datakälla

EPD
