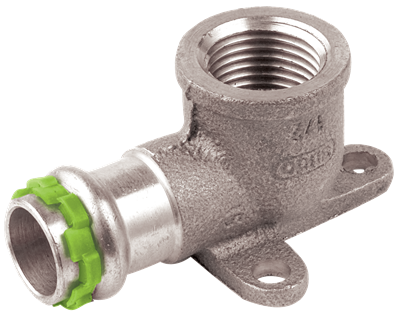

VSH SudoPress Koppar förkromad ventilfäste 90° (muff x inv.gga)

artikelgrupp: SPC4471GV

VSH SudoPress SPC4471GV är ett förkromat 90° ventilfäste med en pressände och invändig gänga. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.

  • dubbel läckageindikering genom Visu-Control® och Leak Before Pressed (LBP) funktion
  • har alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

värme

värme

kyla

kyla

tryckluft

tryckluft

segment

infra

infra

industri

industri

godkännanden

RISE

RISE

WRAS

WRAS

artikel

size

d1

DN1

l1

z1

DN2

l2

z2

radie

vinkel

artikel

1769497

size

15xRp1/2"

d1

15,0

DN1

DN12

l1

46

z1

24

DN2

1/2" (DN15)

l2

22

z2

9

radie

20

vinkel

120

technical drawing for product

egenskaper

färg

krom

material

brons (EN CC499K)

ytbehandlingar

kromat

form

Väggplatta (120º)

anslutningstyp

press (V), Rp - innergänga cylindrisk (BSPT)

tätning

EPDM

allmänt

produktgrupp

fittings

ETIM klass

EC003099 Wall plate

intrastat kod

74122000

ursprungsland

Frankrike

varumärke

VSH

serier

SudoPress Koppar förkromad

produkttyp

SPC4471GV

UNSPS

40172807

scip

9c667905-838e-436f-9f23-94980e0c8c97

teknisk information

max arbetstryck vätska (bar)

16 bar

min medel temperatur

-20 °C

max medel temperatur

110 °C

topp medeltemperatur

135 °C

image for SPC4471GV

bild | png

SPC4471GV

image for Diagram

diagram | png

Diagram

monteringsanvisning | pdf

VSH SudoPress installation instructions

länk till arket | pdf

SDS-VSH_SudoPress_Copper_gunmetal

certifikat | pdf

SudoPress Copper WRAS

certifikat | pdf

VSH SudoPress Copper 15-54mm RISE ENG

certifikat | pdf

VSH SudoPress Copper 15-54mm RISE SE

etikett

värde

etikett

ETIM klass

etikett

Material kapsling

värde

Brons

etikett

Materialkvalitet

värde

Brons (Rg5)

etikett

Ytskydd

värde

Förkromad

etikett

Systembunden

värde

Ja

etikett

Nominell innerdiameter, anslutning

värde

DN 12

etikett

Utvändig rördiameter anslutning 1

värde

15mm

etikett

Utvändig rördiameter anslutning 1 (imperial)

värde

0,59"

etikett

Nominell innerdiameter på anslutni

värde

½" (15)

etikett

Anslutning

värde

Pressmuff

etikett

Thread size tap connection

värde

½"

etikett

Anslutningslängd 1

värde

45,5mm

etikett

Anslutningslängd 1 (imperial)

värde

1,79"

etikett

Bygglängd på anslutning 1

värde

23,5mm

etikett

Bygglängd på anslutning 1 (imperial)

värde

0,93"

etikett

Väggtjocklek, anslutning 1

värde

1,35mm

etikett

Väggtjocklek, anslutning 1 (imperial)

värde

0,05"

etikett

Anslutningslängd 2

värde

22mm

etikett

Anslutningslängd 2 (imperial)

värde

0,87"

etikett

Bygglängd på anslutning 2

värde

8,5mm

etikett

Bygglängd på anslutning 2 (imperial)

värde

0,33"

etikett

Längd från väggplatta

värde

35mm

etikett

Max medeltemperatur (kontinuerlig)

värde

-20°C - 110°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-4°F - 230°F

etikett

Max arbetstryck vid 20°C

värde

16bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

232,06psi

etikett

Kontur kod

värde

V

etikett

With connection indicator

värde

Ja

etikett

With protective cap

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej
