VSH SudoPress Koppar förkromad övergångsmuff (muff x inv.gga)

VSH SudoPress Koppar förkromad övergångsmuff (muff x inv.gga)

SPC4270GV

VSH SudoPress SPC4270GV är en förkromad övergångsmuff med en pressände och invändig gänga. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.

  • dubbel läckageindikering genom Visu-Control® och Leak Before Pressed (LBP) funktion
  • har alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen

applikationer

värme kyla tryckluft

lösningar

bygginstallationer industri

godkännanden

RISE WRAS
RSK storlek vikt mått förpackning gtin
1769495 12xRp1/2"" 0,07 kg 35x27x27 mm påse (5 st) 03430651359856
1769496 15xRp1/2" 0,07 kg 39x27x27 mm påse (5 st) 03430651359863
RSK storlek d1 DN1 l1 z1 d2 DN2 l2 z2 slw2
1769496 12xRp1/2"" 12,0 DN10 21 3 21,3 1/2" (DN15) 15 2 24
1769496 15xRp1/2" 15,0 DN12 24 2 21,3 1/2" (DN15) 15 2 24

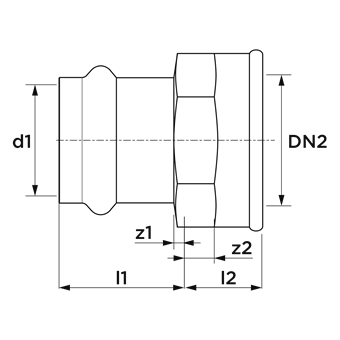

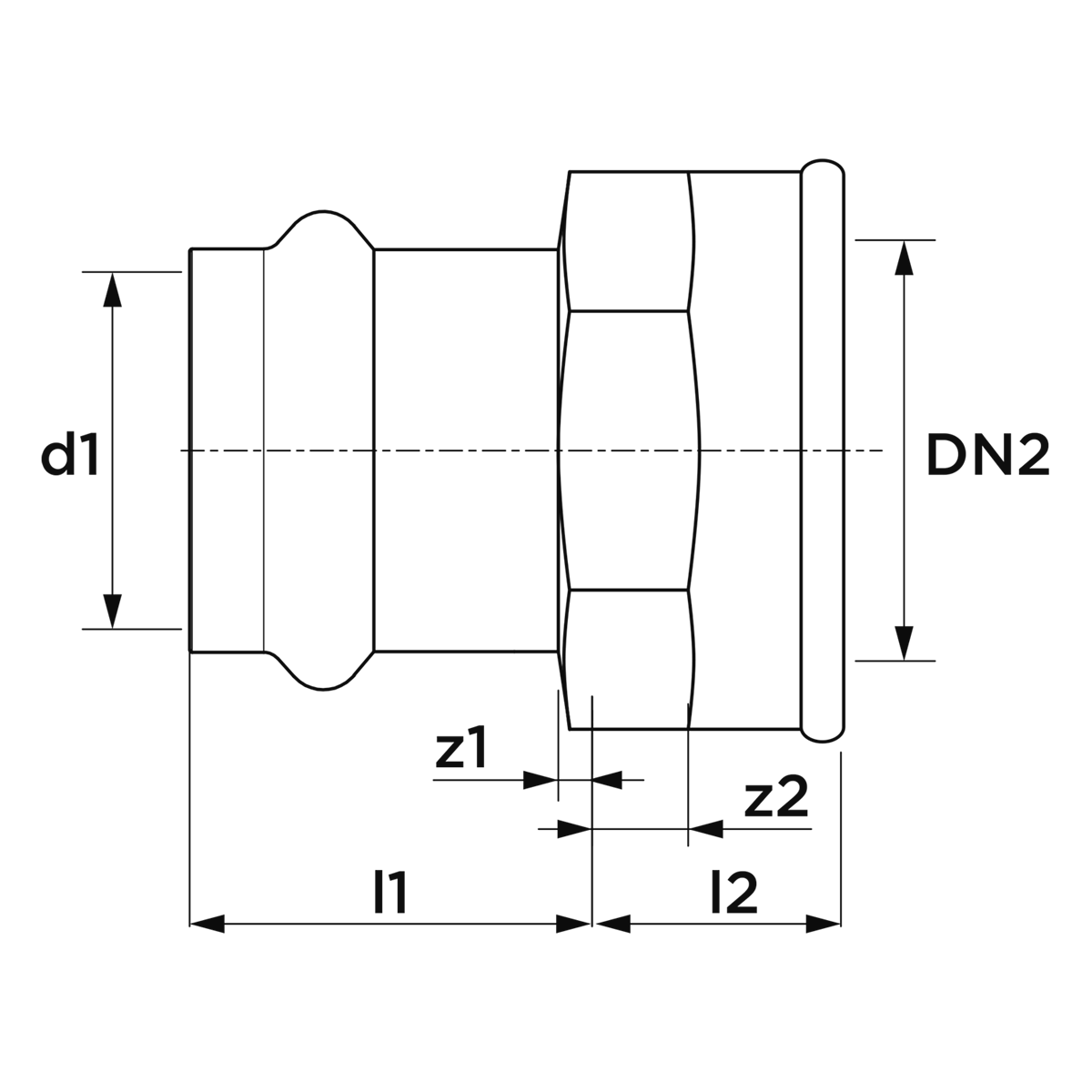

se ovan för diagrammet relaterat till dessa dimensioner
färg krom
material brons (EN CC499K)
ytbehandlingar kromat
tillverkare Aalberts integrated piping systems B.V. (VSH)
form rakt, reducer
anslutningstyp press (V), Rp - innergänga cylindrisk (BSPT)
tätning EPDM
produktgrupp fittings
ETIM klass EC003024 Montering med 2 anslutningar
intrastat kod 74122000
ursprungsland Frankrike
varumärke VSH
serier SudoPress Koppar förkromad
produkttyp SPC4270GV
UNSPS 40172507
scip 9c667905-838e-436f-9f23-94980e0c8c97
etikett värde
ETIM klass EC003024 Montering med 2 anslutningar
Anslutningsmaterial 1 Brons
Kvalitetanslutningsmateriall 1 CuSn5Zn5Pb2
Gräns snittsanslutning 1 Förkromad
Anslutningsmaterial 2 Brons
Kvalitetanslutningsmateriall 2 CuSn5Zn5Pb2
Gräns snittsanslutning 2 Förkromad
Form Rak
Modell one-piece
Excentrisk Nej
Systembunden Ja
Väggtjocklek, anslutning 1 1,35mm
Anslutning 1 Pressmuff
Contour code connection 1 V
Nominell innerdiameter på anslutni ½" (15)
Utvändig rördiameter anslutning 2 21,3mm
Utvändig rördiameter anslutning 2 (imperial) 0,84"
Anslutning 2 Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1)
Main colour fitting Grå
Fläns tryckklass PN 16
Material tätning EPDM
Med stötkam Ja
Dragfast Ja
Anslutningslängd 2 15mm
Anslutningslängd 2 (imperial) 0,59"
Bygglängd på anslutning 2 1,8mm
Bygglängd på anslutning 2 (imperial) 0,07"
Max medeltemperatur (kontinuerlig) -20°C - 110°C
Max medeltemperatur (kontinuerlig) (imperial) -4°F - 230°F
Max arbetstryck vid 20°C 16bar
Max arbetstryck vid 20°C (imperial) 232,06psi
Med packningar Nej
Med huv Nej
With connection indicator Ja
Med avtappningsventil Nej
Med avluftare Nej
FM kvalitetsmärke Nej
LPCB kvalitetsmärke Nej
ULC kvalitetsmärke Nej
UL kvalitetmärke Nej
VdS quality mark Nej
DVGW quality mark for gas Nej
DVGW quality mark for water Nej
Certified according to NF 545 Nej
KIWA certified Nej
Gastec QA mark Nej
KOMO certified Nej

tillbehör

artikelnummer beskrivning
6558508 VSH SudoPress O-ring FPM LBP 12
6569805 VSH SudoPress O-Ring EPDM LBP 12
6211898 Avgradare för elförzinkade och rostfria rör 12-54
6580002 Novopress pressback PB1 V12
6580068 Novopress pressback PB2 V12
6558519 VSH SudoPress O-ring FPM LBP 15
6569816 VSH SudoPress O-Ring EPDM LBP 15
6580013 Novopress pressback PB1 V15
6580079 Novopress pressback PB2 V15

beståndsdelar

artikelnummer beskrivning
6569805 VSH SudoPress O-Ring EPDM LBP 12 1
6569816 VSH SudoPress O-Ring EPDM LBP 15 1
