SPC4243GV
VSH SudoPress SPC4243GV är en förkromad övergångsmuff med en pressände och utvändig gänga. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
applikationer
lösningar
godkännanden
| färg | krom |
|---|---|
| material | brons (EN CC499K) |
| ytbehandlingar | kromat |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt, reducer |
| anslutningstyp | press (V), R-yttergänga gas konisk (BSPT) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 74122000 |
| ursprungsland | Frankrike |
| varumärke | VSH |
| serier | SudoPress Koppar förkromad |
| produkttyp | SPC4243GV |
| UNSPS | 40172507 |
| scip | 9c667905-838e-436f-9f23-94980e0c8c97 |
SDS-VSH_SudoPress_Copper_gunmetal länk till arket |
ladda ner | |

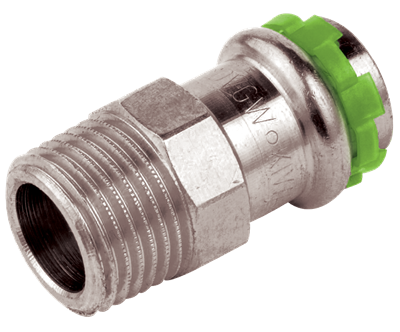

 SPC4243GV bild |
png | ladda ner |
SudoPress Copper WRAS certifikat |
ladda ner | |
VSH SudoPress Copper 15-54mm RISE ENG certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH SudoPress Copper 15-54mm RISE SE certifikat |
ladda ner | |
VSH SudoPress instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Brons |
| Kvalitetanslutningsmateriall 1 | CuSn5Zn5Pb2 |
| Gräns snittsanslutning 1 | Förkromad |
| Anslutningsmaterial 2 | Brons |
| Kvalitetanslutningsmateriall 2 | CuSn5Zn5Pb2 |
| Gräns snittsanslutning 2 | Förkromad |
| Form | Rak |
| Modell | one-piece |
| Excentrisk | Nej |
| Systembunden | Ja |
| Väggtjocklek, anslutning 1 | 1,35mm |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | V |
| Nominell innerdiameter på anslutni | ½" (15) |
| Utvändig rördiameter anslutning 2 | 21,3mm |
| Utvändig rördiameter anslutning 2 (imperial) | 0,84" |
| Anslutning 2 | Utvändig gänga konisk för gas |
| Main colour fitting | Grå |
| Fläns tryckklass | PN 16 |
| Material tätning | EPDM |
| Med stötkam | Ja |
| Dragfast | Ja |
| Anslutningslängd 2 | 15mm |
| Anslutningslängd 2 (imperial) | 0,59" |
| Max medeltemperatur (kontinuerlig) | -20°C - 110°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 230°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Ja |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| artikelnummer | beskrivning | |
|---|---|---|
 |
6558508 | VSH SudoPress O-ring FPM LBP 12 |
 |
6569805 | VSH SudoPress O-Ring EPDM LBP 12 |
 |
6211898 | Avgradare för elförzinkade och rostfria rör 12-54 |
 |
6580002 | Novopress pressback PB1 V12 |
 |
6580068 | Novopress pressback PB2 V12 |
|
6558519 | VSH SudoPress O-ring FPM LBP 15 |
|
6569816 | VSH SudoPress O-Ring EPDM LBP 15 |
|
6580013 | Novopress pressback PB1 V15 |
|
6580079 | Novopress pressback PB2 V15 |
| artikelnummer | beskrivning | ||
|---|---|---|---|
|
6569805 | VSH SudoPress O-Ring EPDM LBP 12 | 1 |
|
6569816 | VSH SudoPress O-Ring EPDM LBP 15 | 1 |
