VSH SudoPress Elförzinkad huv (1 x muff)

artikelgrupp: SP8301VM

VSH SudoPress SP8301VM är en huv med en pressände. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.

  • Leak Before Pressed function
  • har alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

värme

värme

kyla

kyla

tryckluft

tryckluft

solenergi

solenergi

vakuum

vakuum

segment

infra

infra

industri

industri

godkännanden

QB (CSTBat)

QB (CSTBat)

RSK

storlek

mått

vikt

förpackning

gtin

storlek

66,7

mått

60x83x83 mm

vikt

0,32 kg

förpackning

påse (1 st)

gtin

08711985324822

storlek

76,1

mått

64x95x95 mm

vikt

0,43 kg

förpackning

påse (2 st)

gtin

08711985324457

storlek

88,9

mått

72x110x110 mm

vikt

0,55 kg

förpackning

påse (2 st)

gtin

08711985324464

storlek

108

mått

97x133x133 mm

vikt

0,83 kg

förpackning

påse (2 st)

gtin

08711985324471

RSK

size

d1

DN1

l1

z1

size

66,7

d1

66,7

DN1

DN65

l1

60

z1

10

size

76,1

d1

76,1

DN1

DN65

l1

64

z1

9

size

88,9

d1

88,9

DN1

DN80

l1

72

z1

9

size

108

d1

108,0

DN1

DN100

l1

97

z1

20

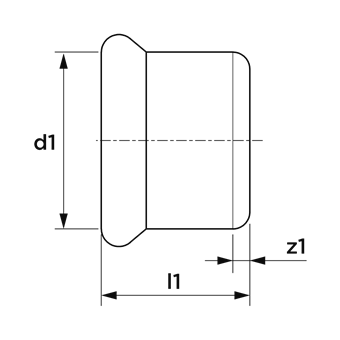

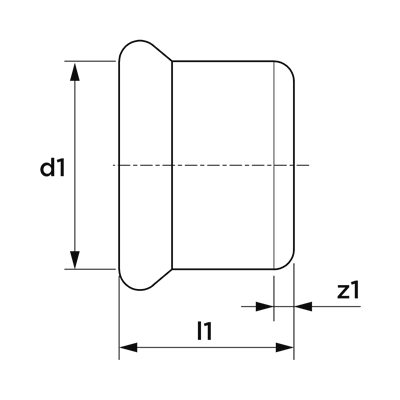

technical drawing for product

egenskaper

färg

silver

material

stål (St 34,2 (1,0034))

ytbehandlingar

galvaniserad

form

Avsluta koppling

anslutningstyp

press (M)

tätning

EPDM

allmänt

produktgrupp

fittings

ETIM klass

EC003023 Fitting with 1 connection

intrastat kod

73079980

ursprungsland

Nederländerna

varumärke

VSH

serier

SudoPress Elförzinkad

produkttyp

SP8301VM

UNSPS

40172402

scip

fc8a7776-129f-4bcf-803a-cdca5d6c21c6

teknisk information

max arbetstryck vätska (bar)

16 bar

min medel temperatur

-35 °C

max medel temperatur

135 °C

topp medeltemperatur

150 °C

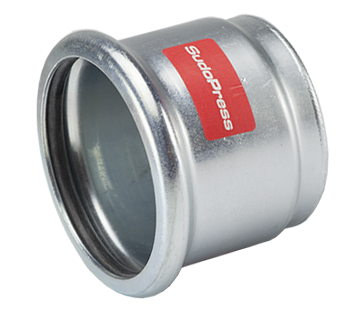

image for SP8301VM

bild | png

SP8301VM

image for Diagram

diagram | png

Diagram

monteringsanvisning | pdf

VSH SudoPress installation instructions 66,7-118

certifikat | pdf

EPD VSH SudoPress Carbon

certifikat | pdf

Reach declaration

länk till arket | pdf

SDS-VSH_SudoPress_Carbon

certifikat | pdf

VSH SudoPress Carbon CSTB

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Stål

etikett

Kvalitetanslutningsmateriall 1

värde

St 34.2 (1.0034)

etikett

Gräns snittsanslutning 1

värde

Galvaniskt/elektrolytiskt förzinkad

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Pressmuff

etikett

Max arbetstryck vid 20°C

värde

16bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

232,06psi

etikett

Kontur kod

värde

M

etikett

Material tätning

värde

EPDM

etikett

Main colour fitting

värde

Grå

etikett

Max medeltemperatur (kontinuerlig)

värde

-35°C - 135°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-31°F - 275°F

etikett

Med packningar

värde

Nej

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej

RSK

koldioxidavtryck (A1-A3) cradle-to-gate

koldioxidavtryck (A-C) inbäddad koldioxid

koldioxidavtryck (A-D) cradle-to-cradle

datakälla

koldioxidavtryck (A1-A3) cradle-to-gate

0,95kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,01kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,66kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,29kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,37kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,9kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,65kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,75kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,15kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

2,49kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

2,64kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,74kgCO2e

datakälla

EPD
