VSH SudoPress Elförzinkad förminskning (1 x muff)

artikelgrupp: SP8243VM

VSH SudoPress SP8243VM är en reducering med en pressända och en slätända. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.

  • Leak Before Pressed function
  • har alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

värme

värme

kyla

kyla

tryckluft

tryckluft

solenergi

solenergi

vakuum

vakuum

segment

infra

infra

industri

industri

godkännanden

QB (CSTBat)

QB (CSTBat)

RSK

storlek

mått

vikt

förpackning

gtin

storlek

Ø76,1x66,7

mått

139x76x76 mm

vikt

0,5 kg

förpackning

påse (2 st)

gtin

08711985324877

storlek

Ø88,9x66,7

mått

156x89x89 mm

vikt

0,56 kg

förpackning

påse (2 st)

gtin

08711985324884

storlek

Ø88,9x76,1

mått

158x95x95 mm

vikt

0,71 kg

förpackning

påse (4 st)

gtin

08711985324273

storlek

Ø108x66,7

mått

186x108x108 mm

vikt

0,92 kg

förpackning

påse (2 st)

gtin

08711985324891

storlek

Ø108x76,1

mått

188x108x108 mm

vikt

0,99 kg

förpackning

påse (2 st)

gtin

08711985324280

storlek

Ø108x88,9

mått

186x108x108 mm

vikt

1 kg

förpackning

påse (2 st)

gtin

08711985324297

RSK

size

d1

DN1

l1

d2

DN2

l2

z2

size

Ø76,1x66,7

d1

76,1

DN1

DN65

l1

75

d2

66,7

DN2

DN65

l2

64

z2

14

size

Ø88,9x66,7

d1

88,9

DN1

DN80

l1

92

d2

66,7

DN2

DN65

l2

65

z2

15

size

Ø88,9x76,1

d1

88,9

DN1

DN80

l1

90

d2

76,1

DN2

DN65

l2

68

z2

13

size

Ø108x66,7

d1

108,0

DN1

DN100

l1

122

d2

66,7

DN2

DN65

l2

65

z2

15

size

Ø108x76,1

d1

108,0

DN1

DN100

l1

120

d2

76,1

DN2

DN65

l2

68

z2

13

size

Ø108x88,9

d1

108,0

DN1

DN100

l1

110

d2

88,9

DN2

DN80

l2

77

z2

14

technical drawing for product

egenskaper

färg

silver

material

stål (St 34,2 (1,0034))

ytbehandlingar

galvaniserad

form

rakt, reducer

anslutningstyp

rörända, press (M)

tätning

EPDM

allmänt

produktgrupp

fittings

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

73079980

ursprungsland

Nederländerna

varumärke

VSH

serier

SudoPress Elförzinkad

produkttyp

SP8243VM

UNSPS

40173602

teknisk information

max arbetstryck vätska (bar)

16 bar

min medel temperatur

-35 °C

max medel temperatur

135 °C

topp medeltemperatur

150 °C

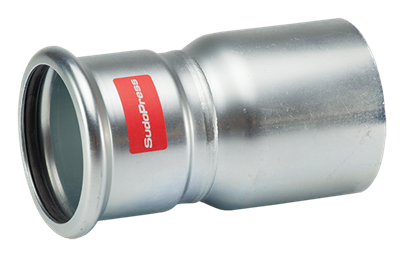

image for SP8243VM

bild | png

SP8243VM

image for Diagram

diagram | png

Diagram

monteringsanvisning | pdf

VSH SudoPress installation instructions 66,7-116

certifikat | pdf

EPD VSH SudoPress Carbon

certifikat | pdf

VSH SudoPress Carbon CSTB

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Stål

etikett

Kvalitetanslutningsmateriall 1

värde

St 34.2 (1.0034)

etikett

Gräns snittsanslutning 1

värde

Galvaniskt/elektrolytiskt förzinkad

etikett

Anslutningsmaterial 2

värde

Stål

etikett

Kvalitetanslutningsmateriall 2

värde

St 34.2 (1.0034)

etikett

Gräns snittsanslutning 2

värde

Galvaniskt/elektrolytiskt förzinkad

etikett

Form

värde

Rak

etikett

Modell

värde

one-piece

etikett

Förminskning

värde

Ja

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Lödände

etikett

Anslutning 2

värde

Pressmuff

etikett

Contour code connection 2

värde

M

etikett

Main colour fitting

värde

Grå

etikett

Flange compression class (PN)

värde

PN 16

etikett

Material tätning

värde

EPDM

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Max medeltemperatur (kontinuerlig)

värde

-35°C - 135°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-31°F - 275°F

etikett

Max arbetstryck vid 20°C

värde

16bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

232,06psi

etikett

Med packningar

värde

Nej

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Nej

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej

RSK

koldioxidavtryck (A1-A3) cradle-to-gate

koldioxidavtryck (A-C) inbäddad koldioxid

koldioxidavtryck (A-D) cradle-to-cradle

datakälla

koldioxidavtryck (A1-A3) cradle-to-gate

1,51kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,6kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,05kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,67kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,77kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,16kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

2,12kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

2,24kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,48kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

2,75kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

2,92kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,92kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

2,98kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

3,15kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

2,08kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

3kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

3,18kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

2,09kgCO2e

datakälla

EPD
