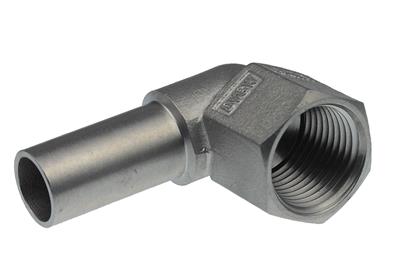

VSH SudoPress Rostfritt vinkelövergång 90° (1 x inv.gga)

sortiment

RSK	storlek	vikt	mått	förpackning	gtin
1440552	15xRp1/2"	0,07 kg	58x38x28 mm	påse (5 st)	08711985299441

mått

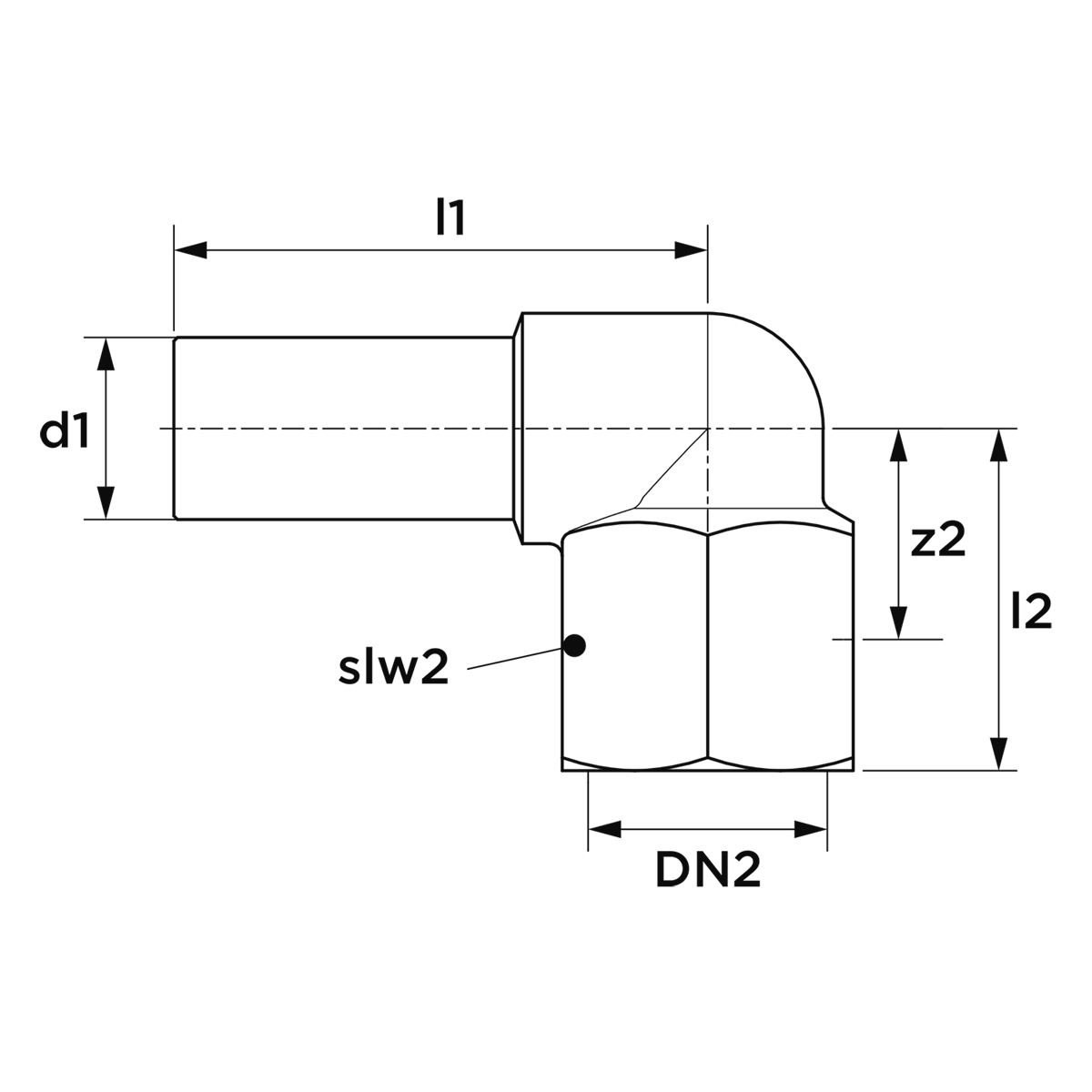

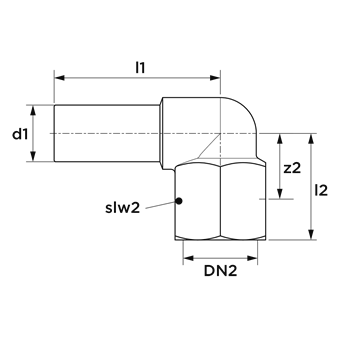

RSK	storlek	d1	DN1	l1	z1	d2	DN2	l2	z2	slw2
1440552	15xRp1/2"	15,0	DN12	44	22	21,3	1/2" (DN15)	28	13	24

se ovan för diagrammet relaterat till dessa dimensioner

egenskaper

färg	silver
material	rostfritt stål (Rostfritt stål 316L (1.4404))
ytbehandlingar	ingen
tillverkare	Aalberts integrated piping systems B.V. (VSH)
form	Elbow (90º)
anslutningstyp	rörända, Rp - innergänga cylindrisk (BSPT)
tätning	EPDM

allmän

produktgrupp	fittings
ETIM klass	EC003024 Montering med 2 anslutningar
intrastat kod	73072910
ursprungsland	Nederländerna
varumärke	VSH
serier	SudoPress Rostfritt
produkttyp	SP6710V
UNSPS	40172807

nedladdningar

EPD-VSH-SudoPress-Stainless Environmental Product Declaration	pdf	ladda ner
SP6710V bild	jpg	ladda ner
VSH SudoPress Stainless ETA certifikat	pdf	ladda ner
VSH SudoPress stainless DVGW Water certifikat	pdf	ladda ner
VSH SudoPress stainless KIWA certifikat	pdf	ladda ner
VSH SudoPress stainless RISE certifikat	pdf	ladda ner
VSH SudoPress stainless_SVGW_Water certifikat	pdf	ladda ner
VSH_SudoPress_Stainless-SPF certifikat	pdf	ladda ner
VSH_SudoPress_Stainless_OVGW certifikat	pdf	ladda ner
Diagram diagram	png	ladda ner
VSH SudoPress stainless SVGW Water (FR) certifikat	pdf	ladda ner
VSH SudoPress instructions monteringsanvisning	pdf	ladda ner

ETIM

etikett	värde
ETIM klass	EC003024 Montering med 2 anslutningar
Anslutningsmaterial 1	Rostfritt stål
Kvalitetanslutningsmateriall 1	Rostfritt stål 316 L (1.4404)
Gräns snittsanslutning 1	Obehandlad
Anslutning för ytbehandling 1.	Obehandlad
Anslutningsmaterial 2	Rostfritt stål
Kvalitetanslutningsmateriall 2	Rostfritt stål 316 L (1.4404)
Gräns snittsanslutning 2	Obehandlad
Anslutning för ytbehandling 2.	Obehandlad
Form	Böj
Modell	one-piece
Böjningsvinkel	90°
Skänkellängd	7,5mm
Skänkellängd (imperial)	0,3"
Förminskning	Nej
Excentrisk	Nej
Systembunden	Ja
Nominell innerdiameter, anslutning	DN 12
Utvändig rördiameter anslutning 1	15mm
Utvändig rördiameter anslutning 1 (imperial)	0,59"
Anslutning 1	Spigot/tube end
Nominell innerdiameter på anslutni	½" (15)
Utvändig rördiameter anslutning 2	21,3mm
Utvändig rördiameter anslutning 2 (imperial)	0,84"
Anslutning 2	Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1)
Main colour fitting	Grå
Fläns tryckklass	PN 16
Material tätning	EPDM
Med stötkam	Ja
Dragfast	Ja
Längd	58mm
Anslutningslängd 1	44mm
Anslutningslängd 1 (imperial)	1,73"
Bygglängd på anslutning 1	22mm
Bygglängd på anslutning 1 (imperial)	0,87"
Anslutningslängd 2	28,2mm
Anslutningslängd 2 (imperial)	1,11"
Bygglängd på anslutning 2	13,2mm
Bygglängd på anslutning 2 (imperial)	0,52"
Max medeltemperatur (kontinuerlig)	-20°C - 110°C
Max medeltemperatur (kontinuerlig) (imperial)	-4°F - 230°F
Max arbetstryck vid 20°C	16bar
Max arbetstryck vid 20°C (imperial)	232,06psi
Med packningar	Nej
Med huv	Nej
With connection indicator	Ja
Med avtappningsventil	Nej
Med avluftare	Nej
FM kvalitetsmärke	Nej
LPCB kvalitetsmärke	Nej
ULC kvalitetsmärke	Nej
UL kvalitetmärke	Nej
VdS quality mark	Nej
DVGW quality mark for gas	Nej
DVGW quality mark for water	Ja
Certified according to NF 545	Nej
KIWA certified	Ja
Gastec QA mark	Nej
KOMO certified	Nej
