group: SP6130RVVM
VSH SudoPress SP6130RVVM är ett reducerat T-rör med 3 pressändar. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
dricksvatten
värme
kyla
tryckluft
solenergi
vakuum
bygginstallationer
industri
SVGW Wasser
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1442454 | 76,1x42x76,1 | 0,99 kg | 232x133x94 mm | påse (2 st) | 08711985323993 |
| 1442455 | 76,1x54x76,1 | 1,08 kg | 232x83x94 mm | påse (2 st) | 08711985324006 |
| 1442456 | 88,9x42x88,9 | 1,28 kg | 262x112x109 mm | påse (2 st) | 08711985324013 |
| 1442457 | 88,9x54x88,9 | 1,31 kg | 262x126x109 mm | påse (2 st) | 08711985324020 |
| 1442459 | 108x42x108 | 1,9 kg | 312x123x133 mm | påse (2 st) | 08711985324044 |
| 1442460 | 108x54x108 | 1,97 kg | 312x135x133 mm | påse (2 st) | 08711985324051 |
| RSK | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1442460 | 76,1x42x76,1 | 76,1 | DN65 | 116 | 61 | 42,0 | DN40 | 87 | 51 | 76,1 | DN65 | 116 | 61 |
| 1442460 | 76,1x54x76,1 | 76,1 | DN65 | 116 | 61 | 54,0 | DN50 | 94 | 53 | 76,1 | DN65 | 116 | 61 |
| 1442460 | 88,9x42x88,9 | 88,9 | DN80 | 131 | 68 | 42,0 | DN40 | 94 | 58 | 88,9 | DN80 | 131 | 68 |
| 1442460 | 88,9x54x88,9 | 88,9 | DN80 | 131 | 68 | 54,0 | DN50 | 100 | 59 | 88,9 | DN80 | 131 | 68 |
| 1442460 | 108x42x108 | 108,0 | DN100 | 155 | 79 | 42,0 | DN40 | 104 | 68 | 108,0 | DN100 | 155 | 79 |
| 1442460 | 108x54x108 | 108,0 | DN100 | 155 | 79 | 54,0 | DN50 | 111 | 70 | 108,0 | DN100 | 155 | 79 |
| färg | silver |
|---|---|
| material | rostfritt stål (Rostfritt stål 316L (1.4404)) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | T-stycke, reducer (90º) |
| anslutningstyp | press (M), press (V) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003025 Montering med 3 anslutningar |
| intrastat kod | 73072980 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | SudoPress Rostfritt |
| produkttyp | SP6130RVVM |
| UNSPS | 40174607 |
EPD VSH SudoPress Stainless Environmental Product Declaration |
ladda ner | |

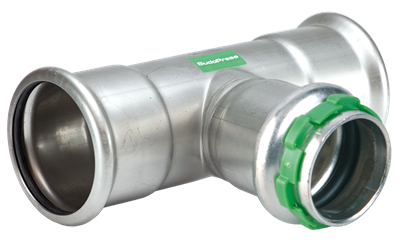

 SP6130RVVM bild |
png | ladda ner |
VSH SudoPress stainless_SVGW_Water certifikat |
ladda ner | |

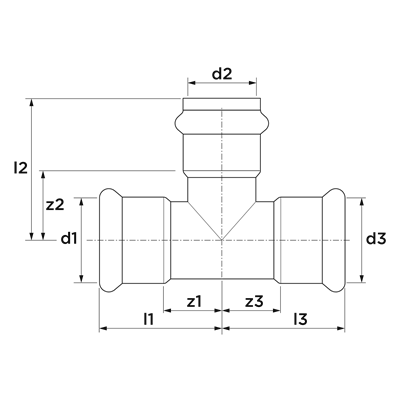

 Diagram diagram |
png | ladda ner |
VSH SudoPress stainless SVGW Water (FR) certifikat |
ladda ner | |
Installation instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003025 Montering med 3 anslutningar |
| Anslutningsmaterial 1 | Rostfritt stål |
| Kvalitetanslutningsmateriall 1 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Rostfritt stål |
| Kvalitetanslutningsmateriall 2 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Anslutnings material | Rostfritt stål |
| Materailklassanslutning 3 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 3 | Obehandlad |
| Anslutning för ytbehandling 3. | Obehandlad |
| Modell | T-stycke |
| Vinkel | 90° |
| Förminskning | Ja |
| Flera delar | Nej |
| Systembunden | Ja |
| Väggtjocklek, anslutning 1 | 2mm |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | M |
| Väggtjocklek, anslutning 2 | 1,7mm |
| Anslutning 2 | Pressmuff |
| Contour code connection 2 | V |
| Väggtjocklek, anslutning 3 | 2mm |
| Anslutning 3 | Pressmuff |
| Contour code connection 3 | M |
| Fläns tryckklass | PN 16 |
| Material tätning | EPDM |
| Main colour fitting | Grå |
| Dragfast | Ja |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Max medeltemperatur (kontinuerlig) | -20°C - 110°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 230°F |
| Med packningar | Nej |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| Med stötkam | Ja |
| Med huv | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
