group: SP6040V

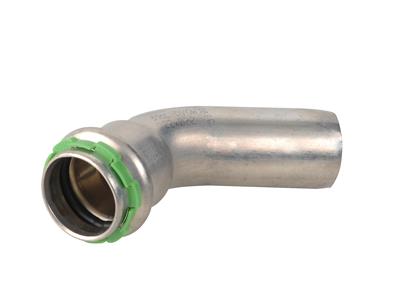

VSH SudoPress SP6040V är en 45° böj med en pressände och en slätända. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
dricksvatten
värme
kyla
tryckluft
solenergi
vakuum
bygginstallationer
industri
DVGW Wasser
KIWA
ÖVGW Wasser
RISE
SPF
SVGW Wasser
ÜA
VA (ETA)
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1440531 | 15xØ15 | 0,04 kg | 41x50x23 mm | påse (10 st) | 03430651366212 |
| 1440532 | 18xØ18 | 0,05 kg | 45x53x26 mm | påse (10 st) | 03430651366229 |
| 1440533 | 22xØ22 | 0,08 kg | 50x60x31 mm | påse (10 st) | 03430651366236 |
| 1440534 | 28xØ28 | 0,1 kg | 57x66x37 mm | påse (5 st) | 03430651366243 |
| 1440535 | 35xØ35 | 0,14 kg | 65x75x44 mm | påse (5 st) | 03430650366251 |
| 1440536 | 42xØ42 | 0,25 kg | 84x95x54 mm | påse (1 st) | 03430650366268 |
| 1440537 | 54xØ54 | 0,38 kg | 101x112x66 mm | påse (1 st) | 03430650366275 |
| RSK | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | radie | vinkel |
|---|---|---|---|---|---|---|---|---|---|---|
| 1440537 | 15xØ15 | 15,0 | DN12 | 34 | 12 | 15,0 | DN12 | 39 | 18 | 45 |
| 1440537 | 18xØ18 | 18,0 | DN15 | 36 | 14 | 18,0 | DN15 | 41 | 22 | 45 |
| 1440537 | 22xØ22 | 22,0 | DN20 | 39 | 16 | 22,0 | DN20 | 44 | 27 | 45 |
| 1440537 | 28xØ28 | 28,0 | DN25 | 43 | 19 | 28,0 | DN25 | 48 | 34 | 45 |
| 1440537 | 35xØ35 | 35,0 | DN32 | 48 | 23 | 35,0 | DN32 | 53 | 42 | 45 |
| 1440537 | 42xØ42 | 42,0 | DN40 | 63 | 27 | 42,0 | DN40 | 68 | 51 | 45 |
| 1440537 | 54xØ54 | 54,0 | DN50 | 74 | 33 | 54,0 | DN50 | 79 | 65 | 45 |
| färg | silver |
|---|---|
| material | rostfritt stål (Rostfritt stål 316L (1.4404)) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | Böj (45º) |
| anslutningstyp | press (V), rörända |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73072910 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | SudoPress Rostfritt |
| produkttyp | SP6040V |
| UNSPS | 40172807 |
EPD VSH SudoPress Stainless Environmental Product Declaration |
ladda ner | |
 SP6040V bild |
jpg | ladda ner |
VSH SudoPress Stainless ETA certifikat |
ladda ner | |
VSH SudoPress Stainless SPF certifikat |
ladda ner | |
VSH SudoPress stainless DVGW Water certifikat |
ladda ner | |
VSH SudoPress stainless KIWA certifikat |
ladda ner | |
VSH SudoPress stainless RISE certifikat |
ladda ner | |
VSH SudoPress stainless_SVGW_Water certifikat |
ladda ner | |
VSH_SudoPress_Stainless_OVGW certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH SudoPress stainless SVGW Water (FR) certifikat |
ladda ner | |
VSH SudoPress instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Rostfritt stål |
| Kvalitetanslutningsmateriall 1 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Rostfritt stål |
| Kvalitetanslutningsmateriall 2 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Böj |
| Modell | one-piece |
| Böjningsvinkel | 45° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | V |
| Anslutning 2 | Spigot/tube end |
| Main colour fitting | Grå |
| Material tätning | EPDM |
| Med stötkam | Ja |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -20°C - 110°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 230°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Ja |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Ja |
| Certified according to NF 545 | Nej |
| KIWA certified | Ja |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
