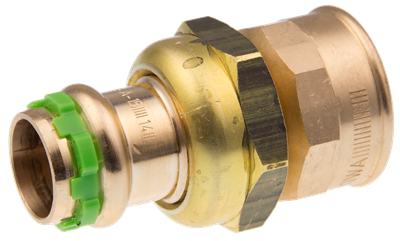

VSH SudoPress Koppar unionskoppling (muff x inv.gga)

artikelgrupp: SP4330GV

VSH SudoPress SP4330GV är en övergångsmuff med en pressända och invändig gänga. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.
  • dubbel läckageindikering genom Visu-Control® och Leak Before Pressed (LBP) funktion
  • har alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen
Unionskopplingar skall kombineras med utvändigtgängade motsvarigheter med lämpligt stöd för tätningen.
  1. kontrollera kvaliteten och yttan på den platta tätningen. Tätnings- och stödplattor ska vara rena och fria från skador
  2. montera kopplingen på den utvändig gänga för hand
  3. applicera 1/8 till 1/4 varv med en matchande öppen nyckel eller rätt inställd skiftnyckel. Överdrar du unionskopplingenkan orsaka skada på tätningsringen
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

dricksvatten

dricksvatten

värme

värme

kyla

kyla

tryckluft

tryckluft

solenergi

solenergi

vakuum

vakuum

segment

infra

infra

industri

industri

skeppsbygge

skeppsbygge

godkännanden

ACS

ACS

DVGW Wasser

DVGW Wasser

KIWA

KIWA

QB (CSTBat)

QB (CSTBat)

RISE

RISE

SVGW Wasser

SVGW Wasser

TSU

TSU

WRAS

WRAS

RSK

storlek

mått

vikt

förpackning

gtin

storlek

12xRp1/2"

mått

54x25x25 mm

vikt

0,12 kg

förpackning

påse (5 st)

gtin

03430651360548

storlek

15xRp1/2"

mått

56x35x60 mm

vikt

0,13 kg

förpackning

påse (5 st)

gtin

03430651360555

storlek

15xRp3/4"

mått

59x35x35 mm

vikt

0,13 kg

förpackning

påse (5 st)

gtin

03430651360562

storlek

18xRp1/2"

mått

63x80x30 mm

vikt

0,14 kg

förpackning

påse (5 st)

gtin

03430651360579

storlek

18xRp3/4"

mått

66x30x30 mm

vikt

0,18 kg

förpackning

påse (5 st)

gtin

03430651360586

storlek

22xRp3/4"

mått

59x40x40 mm

vikt

0,19 kg

förpackning

påse (5 st)

gtin

03430651360609

storlek

22xRp1"

mått

66x40x40 mm

vikt

0,25 kg

förpackning

påse (5 st)

gtin

03430651360593

storlek

28xRp1"

mått

62x50x50 mm

vikt

0,3 kg

förpackning

påse (5 st)

gtin

03430651360616

storlek

35xRp1 1/4"

mått

72x60x60 mm

vikt

0,38 kg

förpackning

påse (5 st)

gtin

03430651360623

storlek

42xRp1 1/2"

mått

102x60x60 mm

vikt

0,51 kg

förpackning

påse (1 st)

gtin

03430650360631

storlek

54xRp2"

mått

88x100x80 mm

vikt

0,84 kg

förpackning

påse (1 st)

gtin

03430650360648

RSK

size

d1

DN1

l1

z1

slw1

d2

DN2

l2

z2

slw2

size

12xRp1/2"

d1

12,0

DN1

DN10

l1

28

z1

10

slw1

32

d2

21,3

DN2

1/2" (DN15)

l2

26

z2

12

slw2

27

size

15xRp1/2"

d1

15,0

DN1

DN12

l1

30

z1

8

slw1

32

d2

21,3

DN2

1/2" (DN15)

l2

26

z2

12

slw2

27

size

15xRp3/4"

d1

15,0

DN1

DN12

l1

30

z1

8

slw1

32

d2

26,9

DN2

3/4" (DN20)

l2

29

z2

14

slw2

30

size

18xRp1/2"

d1

18,0

DN1

DN15

l1

37

z1

15

slw1

32

d2

21,3

DN2

1/2" (DN15)

l2

26

z2

12

slw2

27

size

18xRp3/4"

d1

18,0

DN1

DN15

l1

37

z1

15

slw1

32

d2

26,9

DN2

3/4" (DN20)

l2

29

z2

14

slw2

30

size

22xRp3/4"

d1

22,0

DN1

DN20

l1

32

z1

9

slw1

41

d2

26,9

DN2

3/4" (DN20)

l2

27

z2

12

slw2

30

size

22xRp1"

d1

22,0

DN1

DN20

l1

32

z1

9

slw1

41

d2

33,7

DN2

1" (DN25)

l2

34

z2

17

slw2

40

size

28xRp1"

d1

28,0

DN1

DN25

l1

33

z1

9

slw1

50

d2

33,7

DN2

1" (DN25)

l2

29

z2

12

slw2

39

size

35xRp1 1/4"

d1

35,0

DN1

DN32

l1

36

z1

11

slw1

55

d2

42,4

DN2

1 1/4" (DN32)

l2

36

z2

15

slw2

46

size

42xRp1 1/2"

d1

42,0

DN1

DN40

l1

61

z1

25

slw1

60

d2

48,3

DN2

1 1/2" (DN40)

l2

41

z2

20

slw2

55

size

54xRp2"

d1

54,0

DN1

DN50

l1

50

z1

15

slw1

78

d2

60,3

DN2

2" (DN50)

l2

38

z2

15

slw2

65

technical drawing for product

egenskaper

färg

brons

material

brons, mässing (CW617N, EN CC499K)

ytbehandlingar

ingen

form

rakt, reducer

anslutningstyp

press (V), Rp - innergänga cylindrisk (BSPT)

tätning

EPDM

allmänt

produktgrupp

fittings (unionskopplingar)

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

74122000

ursprungsland

Hungary

varumärke

VSH

serier

SudoPress Koppar

produkttyp

SP4330GV

UNSPS

40174907

scip

5cf0b298-027a-4aed-9537-63ab9cac8f2d

image for SP4330GV

bild | png

SP4330GV

image for Diagram

diagram | png

Diagram

monteringsanvisning | pdf

VSH SudoPress installation instructions 12-54

certifikat | pdf

EPD VSH SudoPress Copper

länk till arket | pdf

SDS-VSH_SudoPress_Copper_brass-gunmetal

certifikat | pdf

SudoPress Copper DVGW Water

certifikat | pdf

SudoPress Copper WRAS

certifikat | pdf

SudoPress Koper KIWA

certifikat | pdf

VSH SudoPress Copper 15-54mm RISE ENG

certifikat | pdf

VSH SudoPress Copper Avis Technique

certifikat | pdf

VSH SudoPress Copper-ACS

certifikat | pdf

VSH SudoPress TSU

certifikat | pdf

VSHSudoPressRVS-RG_SVGW_W15-54D

certifikat | pdf

VSH SudoPress Copper 15-54mm RISE SE

certifikat | pdf

VSH SudoPress RVS-bronze SVGW Water 15-54mm (FR)

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Brons

etikett

Kvalitetanslutningsmateriall 1

värde

CuSn5Zn5Pb2

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Anslutningsmaterial 2

värde

Mässing

etikett

Kvalitetanslutningsmateriall 2

värde

CuZn40Pb2 (CW617N)

etikett

Gräns snittsanslutning 2

värde

Obehandlad

etikett

Anslutning för ytbehandling 2.

värde

Obehandlad

etikett

Form

värde

Rak

etikett

Modell

värde

3-delad

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Pressmuff

etikett

Contour code connection 1

värde

V

etikett

Anslutning 2

värde

Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1)

etikett

Main colour fitting

värde

Brons

etikett

Flange compression class (PN)

värde

PN 16

etikett

Material tätning

värde

EPDM

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Max medeltemperatur (kontinuerlig)

värde

-20°C - 110°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-4°F - 230°F

etikett

Max arbetstryck vid 20°C

värde

16bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

232,06psi

etikett

Med packningar

värde

Ja

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Ja

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Ja

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Ja

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej

RSK

koldioxidavtryck (A1-A3) cradle-to-gate

koldioxidavtryck (A-C) inbäddad koldioxid

koldioxidavtryck (A-D) cradle-to-cradle

datakälla

koldioxidavtryck (A1-A3) cradle-to-gate

0,63kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,63kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,45kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,68kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,68kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,48kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,69kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,69kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,49kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,73kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,73kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,52kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,91kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,91kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,65kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,96kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,96kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,69kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,27kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,27kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,9kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,55kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,55kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,11kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,95kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,95kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,39kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

2,65kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

2,65kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,89kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

4,34kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

4,34kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

3,09kgCO2e

datakälla

EPD
