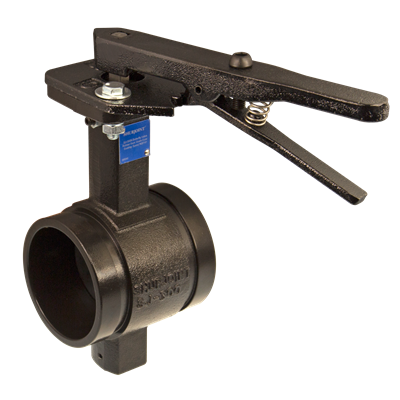

VSH Shurjoint vridspjällsventil (2 x rillat)

artikelgrupp: SJ-300N-L

Modell SJ-300N-L Vridspjällsventil är en rillad ventil som är designad, tillverkad och testad enligt MSS SP-67. Ventilen levereras & nbsp; med ett 10-positionsspakhandtag med en låsanordning (SJ-300N-L). Ventilen består av epoxipulverbelagd duktil järnkropp och EPDM eller Nitrile (NBR) gummikapslad dubbeltätningsskiva. modellen SJ-300N är klassad upp till & nbsp; + 93 ° C för allmänt bruk och klassificeras UL i enlighet med NSF / ANSI 61 och NSF / ANSI 372 för tappvatteninstallationer upp till temperaturer på & nbsp; + 82 °.
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

dricksvatten

dricksvatten

värme

värme

kyla

kyla

tryckluft

tryckluft

segment

infra

infra

industri

industri

godkännanden

CRN

CRN

NSF

NSF

RSK

storlek

mått

vikt

förpackning

gtin

storlek

60,3 (DN50)

mått

233x64x169 mm

vikt

3,12 kg

förpackning

påse (1 st)

gtin

04710574647575

storlek

76,1 (DN65)

mått

241x79x179 mm

vikt

3,8 kg

förpackning

påse (1 st)

gtin

04710574647636

storlek

88,9 (DN80)

mått

241x92x202 mm

vikt

4,06 kg

förpackning

påse (1 st)

gtin

04710574647650

storlek

114,3 (DN100)

mått

318x118x224 mm

vikt

5,2 kg

förpackning

påse (1 st)

gtin

04710574647681

storlek

139,7 (DN125)

mått

334x145x270 mm

vikt

7,7 kg

förpackning

påse (1 st)

gtin

04710574647711

storlek

165,1 (DN150)

mått

334x172x298 mm

vikt

9,2 kg

förpackning

påse (1 st)

gtin

04710574647759

storlek

168,3 (DN150)

mått

334x172x298 mm

vikt

9,2 kg

förpackning

påse (1 st)

gtin

04710574647773

storlek

219,1 (DN200)

mått

327x222x348 mm

vikt

12,18 kg

förpackning

påse (1 st)

gtin

08711985445930

storlek

-

mått

439x327x465 mm

vikt

33,5 kg

förpackning

påse (1 st)

gtin

04710574447892

RSK

size

d1

DN1

l1

z1

d2

DN2

l2

z2

h

H1

M1

M2

E

H

h1

h2

Y

V

U

a

size

60,3 (DN50)

d1

60,3

DN1

DN50

l1

41

z1

41

d2

60,3

DN2

DN50

l2

41

z2

41

h

35

H1

106

M1

21

M2

192

E

36

H

141

h1

11

h2

0

Y

35

V

106

U

29

a

90

size

76,1 (DN65)

d1

76,1

DN1

DN65

l1

49

z1

49

d2

76,1

DN2

DN65

l2

49

z2

49

h

35

H1

111

M1

21

M2

192

E

36

H

146

h1

11

h2

0

Y

35

V

111

U

32

a

90

size

88,9 (DN80)

d1

88,9

DN1

DN80

l1

49

z1

49

d2

88,9

DN2

DN80

l2

49

z2

49

h

35

H1

126

M1

21

M2

192

E

36

H

161

h1

11

h2

0

Y

35

V

126

U

32

a

90

size

114,3 (DN100)

d1

114,3

DN1

DN100

l1

58

z1

58

d2

114,3

DN2

DN100

l2

58

z2

58

h

35

H1

135

M1

21

M2

260

E

36

H

170

h1

11

h2

0

Y

35

V

135

U

33

a

90

size

139,7 (DN125)

d1

139,7

DN1

DN125

l1

74

z1

74

d2

139,7

DN2

DN125

l2

74

z2

74

h

35

H1

168

M1

21

M2

260

E

36

H

203

h1

11

h2

0

Y

35

V

168

U

36

a

90

size

165,1 (DN150)

d1

165,1

DN1

DN150

l1

74

z1

74

d2

165,1

DN2

DN150

l2

74

z2

74

h

35

H1

184

M1

21

M2

260

E

36

H

219

h1

11

h2

0

Y

35

V

184

U

36

a

90

size

168,3 (DN150)

d1

168,3

DN1

DN150

l1

74

z1

74

d2

168,3

DN2

DN150

l2

74

z2

74

h

35

H1

184

M1

21

M2

260

E

36

H

219

h1

11

h2

0

Y

35

V

184

U

36

a

90

size

219,1 (DN200)

d1

219,1

DN1

DN200

l1

67

z1

67

d2

219,1

DN2

DN200

l2

67

z2

67

h

35

H1

208

M1

21

M2

260

E

36

H

243

h1

11

h2

0

Y

35

V

208

U

44

a

90

size

d1

323,9

DN1

DN300

l1

83

z1

83

d2

323,9

DN2

DN300

l2

83

z2

83

h

35

H1

260

M1

21

M2

356

E

H

h1

h2

Y

35

V

260

U

48

a

90

technical drawing for product

egenskaper

färg

svart

material

gjutjärn (ASTM A536 65-45-12)

ytbehandlingar

lackerad

form

rakt (0º)

anslutningstyp

rilla

tryckgradering (PN)

PN 20

tätning

EPDM

allmänt

produktgrupp

ventiler (vridspjällsventiler)

ETIM klass

EC010910 Drosselventil

intrastat kod

84818085

ursprungsland

Taiwan

varumärke

VSH

serier

Shurjoint

produkttyp

SJ-300N-L

UNSPS

40141619

teknisk information

max arbetstryck vätska (bar)

20 bar

min medel temperatur

-34 °C

max medel temperatur

110 °C

image for SJ-300N-L

bild | png

SJ-300N-L

image for Diagram

diagram | png

Diagram

inlämningsblad | pdf

Datasheet

monteringsanvisning | pdf

Installation Instruction

certifikat | pdf

UL

certifikat | pdf

VSH Shurjoint valves SJ-300/400/500/600/900/930/C300 CRN

etikett

värde

etikett

ETIM klass

etikett

Material kapsling

värde

Gjutjärn

etikett

Ytskydd

värde

Belagd

etikett

Material spjällblad

värde

Gjutjärn

etikett

Anslutningar

värde

Spår

etikett

Drift

värde

Handtag

etikett

Tätning

värde

EPDM

etikett

Spindel material

värde

Rostfritt stål

etikett

Material primär spindeltätning

värde

EPDM

etikett

Manövreringshöjd

värde

35mm

etikett

Manövreringshöjd (imperial)

värde

1,38"

etikett

Ventilvinkel

värde

etikett

Spindelvinkel

värde

90°

etikett

Spindelvinkel (imperial)

värde

3,54"

etikett

Max medeltemperatur (kontinuerlig)

värde

-34°C - 110°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-29,2°F - 230°F

etikett

FM kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej
