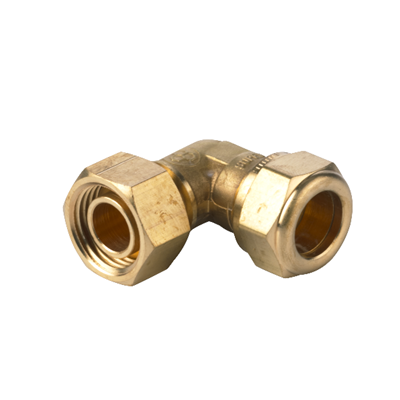

VSH Super övergångskoppling 90° med fiberpackning (klämring x lekande mutter)

VSH Super övergångskoppling 90° med fiberpackning (klämring x lekande mutter)

S1242

VSH Super S1242 är en 90° övergångskoppling med fiberpackning med en klämringsände och en lekande mutter. En fiberring ingår. VSH Super erbjuder ett stort sortiment av kopplingar för alla applikationer, utformat för optimal installationskomfort. Enkel installation och hög kvalitet är de högsta prioriteringarna i VSH Super -produktsortimentet.

  • flera rörmaterial som passar samma koppling(koppar, rostfritt & elförzinkade rör)
  • en koppling för vatten- och gasapplikationer
  • enkel installation med standardverktyg
  • snabbanslutningsteknik som möjliggör återmontering

applikationer

dricksvatten värme

lösningar

bygginstallationer industri

godkännanden

KIWA VA (ETA)
RSK storlek vikt mått förpackning gtin
1965621 15xG1/2" 0,1 kg 47x28x48 mm påse (20 st) 08711985225099
0874544 22xG3/4" 0,17 kg 53x37x57 mm påse (10 st) 08711985019674
RSK storlek d1 DN1 l1 z1 slw1 d2 DN2 l2 z2 slw2 slw0
1965621 15xG1/2" 15,0 DN12 33 11 24 21,3 1/2" (DN15) 31 26 24 17
1965621 22xG3/4" 22,0 DN20 36 12 32 26,9 3/4" (DN20) 35 30 30 24
se ovan för diagrammet relaterat till dessa dimensioner
färg mässing
material mässing (CW617N)
ytbehandlingar ingen
tillverkare Aalberts integrated piping systems B.V. (VSH)
form Elbow
anslutningstyp kompression, G - invändig gänga gas cylindrisk (BSPP)
tätning Messing
produktgrupp fittings (unionskoppling)
ETIM klass EC003024 Montering med 2 anslutningar
intrastat kod 74122000
ursprungsland Nederländerna
varumärke VSH
serier Super
produkttyp S1242
scip 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d
etikett värde
ETIM klass EC003024 Montering med 2 anslutningar
Anslutningsmaterial 1 Mässing
Kvalitetanslutningsmateriall 1 CuZn40Pb2 (CW617N)
Gräns snittsanslutning 1 Obehandlad
Anslutning för ytbehandling 1. Obehandlad
Anslutningsmaterial 2 Mässing
Kvalitetanslutningsmateriall 2 CuZn40Pb2 (CW617N)
Gräns snittsanslutning 2 Obehandlad
Anslutning för ytbehandling 2. Obehandlad
Modell 2-part
Förminskning Nej
Excentrisk Nej
Systembunden Ja
Anslutning 1 Kompressionsring
Anslutning 2 Cylindrisk invändig gänga för
Main colour fitting Mässing
Fläns tryckklass PN 10
Material tätning Mässing
Med stötkam Ja
Dragfast Ja
Max medeltemperatur (kontinuerlig) 0°C - 90°C
Max medeltemperatur (kontinuerlig) (imperial) 32°F - 194°F
Max arbetstryck vid 20°C 10bar
Max arbetstryck vid 20°C (imperial) 145,04psi
Med packningar Ja
Med huv Nej
Connection indicator Nej
Med avtappningsventil Nej
Med avluftare Nej
FM kvalitetsmärke Nej
LPCB kvalitetsmärke Nej
ULC kvalitetsmärke Nej
UL kvalitetmärke Nej
VdS quality mark Nej
DVGW quality mark for gas Nej
DVGW quality mark for water Nej
Gastec QA mark Nej
KOMO certified Nej
