VSH XPress Rostfritt koppling med plantätning (muffe)

VSH XPress Rostfritt koppling med plantätning (muffe)

R2736

VSH XPress R2736 är en rostfri coupling for plantätning med press end. Genom att använda VSH XPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH XPress tillhandahåller ett komplett rörsystem som passar alla tänkbara applikationer.

  • med invändigt stopp (stoppkant)
  • tillhandahålls med alla relevanta godkännanden
  • Leak Before Pressed (LBP) funktion
  • tydlig märkning av material och dimension på kopplingen

applikationer

dricksvatten värme kyla ånga tryckluft solenergi sprinkler torr huvudbrandledning vakuum

lösningar

bygginstallationer skeppsbygge brandskydd industri

godkännanden

ACS ATG Bureau Veritas CNBOP DVGW Wasser FG FM KIWA Lloyds Register LPCB ÖVGW Wasser PZH QB (CSTBat) RINA RISE SBSC SETSCO SINTEF SPF SVGW Wasser TA-Luft ÜA VA (ETA) VdS WRAS
sortiment
RSK storlek vikt mått förpackning gtin
1454314 15x1 1/8 0,04 kg 30x34x34 mm påse (20 st) 08711985153200
1454315 15x1 1/2 0,06 kg 30x44x44 mm påse (20 st) 08711985153224
1454316 18x1 1/4 0,05 kg 29x39x39 mm påse (20 st) 08711985153286
1454317 18x1 1/2 0,05 kg 29x44x44 mm påse (20 st) 08711985153262
1454318 22x1 1/4 0,05 kg 28x39x39 mm påse (20 st) 08711985153323
1454319 22x1 1/2 0,07 kg 28x44x44 mm påse (20 st) 08711985153309
1454320 28x1 1/2 0,08 kg 31x44x44 mm påse (20 st) 08711985153347
1454321 35x2 0,12 kg 33x56x56 mm påse (10 st) 08711985153361
1454322 42x2 1/4 0,18 kg 37x62x62 mm påse (10 st) 08711985153385
1454323 54x2 3/4 0,27 kg 44x78x78 mm påse (5 st) 08711985162868

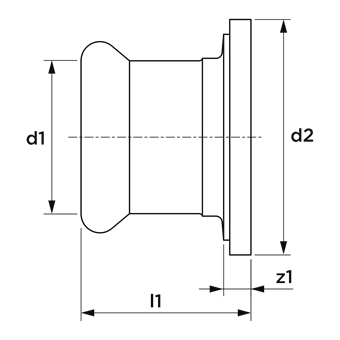

mått
RSK storlek d1 DN1 l1 z1 DN2
1454323 15x1 1/8 15,0 DN12 30 10 DN12
1454323 15x1 1/2 15,0 DN12 30 10 DN12
1454323 18x1 1/4 18,0 DN15 29 9 DN15
1454323 18x1 1/2 18,0 DN15 29 9 DN15
1454323 22x1 1/4 22,0 DN20 28 7 DN20
1454323 22x1 1/2 22,0 DN20 28 7 DN20
1454323 28x1 1/2 28,0 DN25 31 8 DN25
1454323 35x2 35,0 DN32 33 7 DN32
1454323 42x2 1/4 42,0 DN40 37 7 DN40
1454323 54x2 3/4 54,0 DN50 44 9 DN50
se ovan för diagrammet relaterat till dessa dimensioner
egenskaper

egenskaper

färg silver
material rostfritt stål (Rostfritt stål 316L (1.4404))
ytbehandlingar ingen
tillverkare Aalberts integrated piping systems B.V. (VSH)
form rakt
anslutningstyp press (M)
tätning EPDM
allmän

allmän

produktgrupp fittings
ETIM klass EC003024 Montering med 2 anslutningar
intrastat kod 73072980
ursprungsland Nederländerna
varumärke VSH
serier XPress Rostfritt
produkttyp R2736
nedladdningar
ETIM
etikett värde
ETIM klass EC003024 Montering med 2 anslutningar
Anslutningsmaterial 1 Rostfritt stål
Kvalitetanslutningsmateriall 1 Rostfritt stål 316 L (1.4404)
Gräns snittsanslutning 1 Obehandlad
Anslutning för ytbehandling 1. Obehandlad
Anslutningsmaterial 2 Rostfritt stål
Kvalitetanslutningsmateriall 2 Rostfritt stål 316 L (1.4404)
Gräns snittsanslutning 2 Obehandlad
Anslutning för ytbehandling 2. Obehandlad
Form Rak
Modell one-piece
Förminskning Nej
Excentrisk Nej
Systembunden Ja
Väggtjocklek, anslutning 1 1,5mm
Anslutning 1 Pressmuff
Contour code connection 1 M
Main colour fitting Grå
Fläns tryckklass PN 16
Material tätning EPDM
Med stötkam Ja
Dragfast Ja
Max medeltemperatur (kontinuerlig) -35°C - 135°C
Max medeltemperatur (kontinuerlig) (imperial) -31°F - 275°F
Max arbetstryck vid 20°C 16bar
Max arbetstryck vid 20°C (imperial) 232,06psi
Med värmeisolering Nej
Med packningar Nej
Med huv Nej
With connection indicator Nej
Med avtappningsventil Nej
Med avluftare Nej
ULC kvalitetsmärke Nej
UL kvalitetmärke Nej
DIN-CERTCO certificate Nej
With approval for TÜV Nej
DVGW quality mark for gas Nej
DVGW quality mark for water Ja
Certified according to NF 545 Nej
KIWA certified Ja
Gastec QA mark Nej
KOMO certified Nej
Type approval according to BBR/EKS Nej

relaterat

tillbehör

artikelnummer beskrivning
6222216 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 15
6119401 VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 15
6119784 VSH XPress Rostfritt O-ring grå för ånga LBP 15
6212646 VSH XPress FZ+RF Mall för insticksdjup 12-108
6211898 Avgradare för elförzinkade och rostfria rör 12-54
6209214 Novopress back PB1 M15 (AFP101/ACO102)
6205342 Novopress back PB2 M15 Ecotec
6192406 VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 15x1,0 liten bunt
6194001 VSH SudoXPress Rostfritt rör 1.4521 15x1,0
6193077 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 15x1,0 liten bunt
6193407 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 15x1,0
6118068 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 15x1,0 (l=3m)
6192307 VSH SudoXPress Rostfritt rör 1.4401 15x1,0 (l=6m) liten bunt
6117914 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 15x1,0 (l=6m)
6222227 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 18
6119410 VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 18
6119795 VSH XPress Rostfritt O-ring grå för ånga LBP 18
6209225 Novopress back PB1 M18 (AFP101/ACO102)
6205353 Novopress back PB2 M18 Ecotec
6192417 VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 18x1,0 liten bunt
6194012 VSH SudoXPress Rostfritt rör 1.4521 18x1,0
6193418 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 18x1,0
6196003 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 18x1,0 liten bunt
6118079 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 18x1,0 (l=3m)
6192318 VSH SudoXPress Rostfritt rör 1.4401 18x1,0 (l=6m) liten bunt
6117925 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 18x1,0 (l=6m)
6222238 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 22
6119421 VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 22
6119806 VSH XPress Rostfritt O-ring grå för ånga LBP 22
6209236 Novopress back PB1 M22 (AFP101/ACO102)
6205364 Novopress back PB2 M22 Ecotec
6192428 VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 22x1,2 liten bunt
6194023 VSH SudoXPress Rostfritt rör 1.4521 22x1,2
6196014 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 22x1,2 liten bunt
6193429 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 22x1,2
6118081 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 22x1,2 (l=3m)
6192329 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 22x1,2 (l=6m) liten bunt
6117936 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 22x1,2 (l=6m)
6222249 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 28
6119432 VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 28
6119817 VSH XPress Rostfritt O-ring grå för ånga LBP 28
6209247 Novopress back PB1 M28 (AFP101/ACO102)
6205375 Novopress back PB2 M28 Ecotec
6192439 VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 28x1,2 liten bunt
6194034 VSH SudoXPress Rostfritt rör 1.4521 28x1,2
6196025 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 28x1,2 liten bunt
6193431 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 28x1,2
6118090 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 28x1,2 (l=3m)
6192331 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 28x1,2 (l=6m) liten bunt
6117947 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 28x1,2 (l=6m)
6222251 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 35
6119443 VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 35
6119828 VSH XPress Rostfritt O-ring grå för ånga LBP 35
6205386 Novopress back PB2 M35 Ecotec
6341544 Novopress back PB1 M35 (AFP101/ACO102)
6341060 Novopress slinga snap on HP35
6340829 Novopress adapter ZB203 35-54
6192441 VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 35x1,5 liten bunt
6194045 VSH SudoXPress Rostfritt rör 1.4521 35x1,5
6196036 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 35x1,5 liten bunt
6193440 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 35x1,5
6118101 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 35x1,5 (l=3m)
6192340 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 35x1,5 (l=6m) liten bunt
6117958 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 35x1,5 (l=6m)
6222260 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 42
6119454 VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 42
6119839 VSH XPress Rostfritt O-ring grå för ånga LBP 42
6341093 Novopress slinga snap on M42
6341071 Novopress slinga snap on HP42
6192450 VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 42x1,5 liten bunt
6194056 VSH SudoXPress Rostfritt rör 1.4521 42x1,5
6196047 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 42x1,5 liten bunt
6193451 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 42x1,5
6118112 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 42x1,5 (l=3m)
6192351 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 42x1,5 (l=6m) liten bunt
6117969 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 42x1,5 (l=6m)
6222271 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 54
6119465 VSH XPress Elförzinkad+Rostfritt O-ring FPM LBP 54
6119841 VSH XPress Rostfritt O-ring grå för ånga LBP 54
6341082 Novopress slinga snap on HP54
6341104 Novopress slinga snap on M54
6192461 VSH SudoXPress Rostfritt rör 1.4521 (AISI444) 54x1,5 liten bunt
6194067 VSH SudoXPress Rostfritt rör 1.4521 54x1,5
6196058 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 54x1,5 liten bunt
6193462 VSH SudoXPress Rostfritt rör 1.4301 (AISI304) 54x1,5
6118123 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 54x1,5 (l=3m)
6192362 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 54x1,5 (l=6m) liten bunt
6117971 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 54x1,5 (l=6m)

beståndsdelar

artikelnummer beskrivning
6222216 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 15 1
6222227 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 18 1
6222238 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 22 1
6222249 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 28 1
6222251 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 35 1
6222260 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 42 1
6222271 VSH XPress Elförzinkad+Rostfritt O-ring EPDM LBP 54 1
