VSH XPress Rostfritt passböj 15° (2 x Ø)

VSH XPress Rostfritt passböj 15° (2 x Ø)

group: R2722

VSH XPress R2722 är en rostfri 15º passböj med 2 slätändar. Genom att använda VSH XPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH XPress tillhandahåller ett komplett rörsystem som passar alla tänkbara applikationer.

  • tillhandahålls med alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen

applikationer

dricksvatten

dricksvatten

värme

värme

kyla

kyla

ånga

ånga

tryckluft

tryckluft

solenergi

solenergi

sprinkler

sprinkler

torr huvudbrandledning

torr huvudbrandledning

vakuum

vakuum

visa allt
visa mindre

lösningar

bygginstallationer

bygginstallationer

skeppsbygge

skeppsbygge

brandskydd

brandskydd

industri

industri

visa allt
visa mindre

godkännanden

ATG

ATG

Bureau Veritas

Bureau Veritas

CNBOP

CNBOP

DVGW Wasser

DVGW Wasser

FG

FG

FM

FM

KIWA

KIWA

Lloyds Register

Lloyds Register

LPCB

LPCB

ÖVGW Wasser

ÖVGW Wasser

PZH

PZH

QB (CSTBat)

QB (CSTBat)

RINA

RINA

RISE

RISE

SBSC

SBSC

SETSCO

SETSCO

SINTEF

SINTEF

SPF

SPF

SVGW Wasser

SVGW Wasser

TA-Luft

TA-Luft

ÜA

ÜA

VA (ETA)

VA (ETA)

VdS

VdS

WRAS

WRAS

visa allt
visa mindre
RSK storlek vikt mått förpackning gtin
1454091 Ø28 0,18 kg 39x28x181 mm påse (10 st) 08711985154382
1454092 Ø35 0,41 kg 53x35x297 mm påse (5 st) 08711985221084
1454093 Ø42 0,59 kg 64x42x371 mm påse (2 st) 08711985221091
1454094 Ø54 0,91 kg 85x54x462 mm påse (2 st) 08711985221107
RSK storlek d1 DN1 l1 es1 d2 DN2 l2 radie vinkel
1454094 Ø28 28,0 DN25 45 23 28,0 DN25 134 34 15
1454094 Ø35 35,0 DN32 73 26 35,0 DN32 222 42 15
1454094 Ø42 42,0 DN40 89 30 42,0 DN40 280 51 15
1454094 Ø54 54,0 DN50 122 35 54,0 DN50 337 65 15

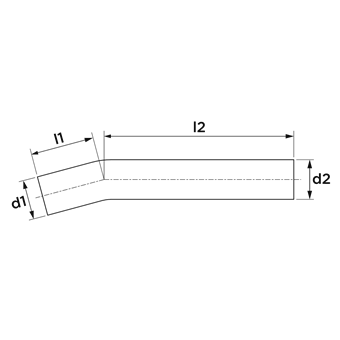

drawing for product
färg silver
material rostfritt stål (Rostfritt stål 316L (1.4404))
ytbehandlingar ingen
tillverkare Aalberts integrated piping systems B.V. (VSH)
form Böj (15º)
anslutningstyp rörända
produktgrupp fittings
ETIM klass EC003024 Montering med 2 anslutningar
intrastat kod 73072980
ursprungsland Nederländerna
varumärke VSH
serier XPress Rostfritt
produkttyp R2722
UNSPS 40172107
etikett värde
ETIM klass EC003024 Montering med 2 anslutningar
Anslutningsmaterial 1 Rostfritt stål
Kvalitetanslutningsmateriall 1 Rostfritt stål 316 L (1.4404)
Gräns snittsanslutning 1 Obehandlad
Anslutning för ytbehandling 1. Obehandlad
Anslutningsmaterial 2 Rostfritt stål
Kvalitetanslutningsmateriall 2 Rostfritt stål 316 L (1.4404)
Gräns snittsanslutning 2 Obehandlad
Anslutning för ytbehandling 2. Obehandlad
Form Böj
Modell one-piece
Böjningsvinkel 15°
Förminskning Nej
Excentrisk Nej
Systembunden Ja
Anslutning 1 Spigot/tube end
Anslutning 2 Spigot/tube end
Main colour fitting Grå
Med stötkam Nej
Dragfast Ja
Max medeltemperatur (kontinuerlig) -35°C - 135°C
Max medeltemperatur (kontinuerlig) (imperial) -31°F - 275°F
Max arbetstryck vid 20°C 16bar
Max arbetstryck vid 20°C (imperial) 232,06psi
Med värmeisolering Nej
Med packningar Nej
Med huv Nej
With connection indicator Nej
Med avtappningsventil Nej
Med avluftare Nej
FM kvalitetsmärke Ja
LPCB kvalitetsmärke Ja
ULC kvalitetsmärke Nej
UL kvalitetmärke Nej
DIN-CERTCO certificate Nej
VdS quality mark Ja
With approval for TÜV Nej
DVGW quality mark for gas Nej
DVGW quality mark for water Ja
Certified according to NF 545 Nej
KIWA certified Ja
Gastec QA mark Nej
KOMO certified Nej
Gastec QA - AR 214 (H2) Nej
Type approval according to BBR/EKS Nej

tillbehör

artikelnummer beskrivning
6212646 VSH XPress FZ+RF Mall för insticksdjup 12-108
