PPSU900

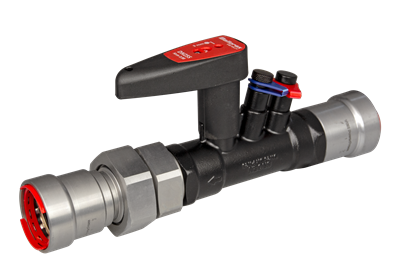

VSH PowerPress® statiska injusteringsventil Venturi är en del av VSH PowerPress® systemet. Genom att använda VSH PowerPress® reduceras installationstiden avsevärt och en ren arbetsmiljö säkerställs. Sortimentet består av kopplingar och ventiler med DW-pressprofil i storlek ½" upp till 2".
applikationer
lösningar
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 4425634 | 1/2" (DN15) LF | 0,8 kg | 40x215x95 mm | påse (1 st) | 05022050632791 |
| 4425635 | 1/2" (DN15) SF | 0,8 kg | 40x215x95 mm | påse (1 st) | 05022050632821 |
| 4425636 | 3/4" (DN20) SF | 1,07 kg | 45x234x101 mm | påse (1 st) | 05022050632852 |
| 4425637 | 1" (DN25) SF | 1,54 kg | 55x251x110 mm | påse (1 st) | 05022050632883 |
| 4425638 | 1 1/4" (DN32) SF | 2,45 kg | 63x302x142 mm | påse (1 st) | 05022050632913 |
| 4425639 | 1 1/2" (DN40) SF | 3,39 kg | 77x318x149 mm | påse (1 st) | 05022050632944 |
| 4425640 | 2" (DN50) SF | 5,18 kg | 94x347x167 mm | kartong (1 st) | 05022050527929 |
| RSK | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | M1 | M2 | E | H | h2 | Y | V | U | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4425640 | 1/2" (DN15) LF | 21,3 | DN15 | 110 | 82 | 21,3 | DN15 | 103 | 75 | 17 | 76 | 32 | 75 | 0 | 19 | 56 | 27 | 90 |
| 4425640 | 1/2" (DN15) SF | 21,3 | DN15 | 110 | 82 | 21,3 | DN15 | 103 | 75 | 17 | 76 | 32 | 75 | 0 | 19 | 56 | 27 | 90 |
| 4425640 | 3/4" (DN20) SF | 26,9 | DN20 | 120 | 89 | 26,9 | DN20 | 109 | 78 | 17 | 76 | 32 | 78 | 0 | 19 | 59 | 27 | 90 |
| 4425640 | 1" (DN25) SF | 33,7 | DN25 | 132 | 96 | 33,7 | DN25 | 119 | 83 | 17 | 76 | 32 | 82 | 0 | 19 | 63 | 27 | 90 |
| 4425640 | 1 1/4" (DN32) SF | 42,4 | DN32 | 154 | 106 | 42,4 | DN32 | 145 | 97 | 23 | 123 | 45 | 110 | 0 | 30 | 81 | 43 | 90 |
| 4425640 | 1 1/2" (DN40) SF | 48,3 | DN40 | 167 | 118 | 48,3 | DN40 | 154 | 105 | 23 | 123 | 45 | 110 | 0 | 30 | 81 | 43 | 90 |
| 4425640 | 2" (DN50) SF | 60,3 | DN50 | 189 | 136 | 60,3 | DN50 | 163 | 110 | 23 | 123 | 45 | 120 | 0 | 30 | 91 | 43 | 90 |
| färg | svart |
|---|---|
| material | mässing (CW602N (DZR)) |
| ytbehandlingar | zinc-nickel plated |
| tillverkare | Pegler Yorkshire |
| form | rakt (0º) |
| anslutningstyp | press (DW) |
| tryckgradering (PN) | PN 16 |
| tätning | EPDM |
| produktgrupp | ventiler (statisk injustering) |
|---|---|
| ETIM klass | EC011463 Injusteringsventil |
| intrastat kod | 84818099 |
| ursprungsland | Storbritannien |
| varumärke | VSH |
| serier | PowerPress |
| produkttyp | PPSU900 |
| UNSPS | 40141609 |
| etikett | värde |
|---|---|
| ETIM klass | EC011463 Injusteringsventil |
| Material kapsling | Mässing |
| Materialkvalitet | CuZn36Pb2As (CW602N) |
| Anslutning 1 | Pressmuff |
| Med kopplingsanslutning 1 | Nej |
| Anslutning 2 | Pressmuff |
| Med kopplingsanslutning 2 | Ja |
| Artikel komprimeringskede | PN 16 |
| Fläns tryckklass | PN 16 |
| Lämplig för tappvatten | Nej |
| Lämplig för tappvarmvatten | Nej |
| Lämplig för värmevatten | Ja |
| Max. drifttryck | 16bar |
| Max. drifttryck (imperial) | 232,06psi |
| Max arbetstryck | 16bar |
| Max arbetstryck (imperial) | 232,06psi |
| Max medeltemperatur (kontinuerlig) | -20°C - 120°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 248°F |
| Manuell drift | Nej |
| Termostatisk | Nej |
| Hydraulic balance control | Statisk |
| Med avtappningsventil | Nej |
| Med termometer | Nej |
| Spindelvinkel | 90° |
| Med isolering | Nej |
| artikelnummer | beskrivning | |
|---|---|---|
 |
PWR9401744 | VSH PowerPress Mall för insticksdjup 1/2"-2" |
