K3229
applikationer
lösningar
godkännanden
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 0728365 | 16xRp1/2" | 0,08 kg | 48x30x24 mm | påse (10 st) | 08711985278972 |

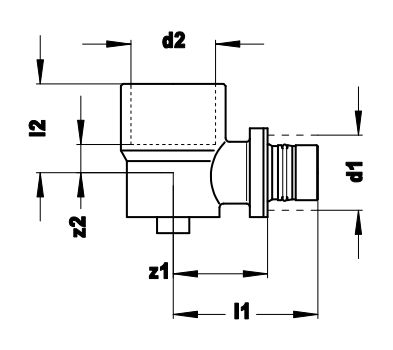

| artikelnummer | storlek | d1 | DN1 | l1 | z1 | DN2 | l2 | z2 | es2 |
|---|---|---|---|---|---|---|---|---|---|
| 0728365 | 16xRp1/2" | 16,0 | DN12 | 36 | 24 | 1/2" (DN15) | 22 | 7 | 15 |
| färg | mässing |
|---|---|
| material | mässing |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | Elbow (90º) |
| anslutningstyp | hylsa, Rp - innergänga cylindrisk (BSPT) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 74122000 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | Multicon S |
| produkttyp | K3229 |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Mässing |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Mässing |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Böj |
| Böjningsvinkel | 90° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Nominell innerdiameter, anslutning | DN 12 |
| Utvändig rördiameter anslutning 1 | 16mm |
| Utvändig rördiameter anslutning 1 (imperial) | 0,63" |
| Anslutning 1 | Muff |
| Nominell innerdiameter på anslutni | ½" (15) |
| Anslutning 2 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Main colour fitting | Mässing |
| Fläns tryckklass | PN 10 |
| Material tätning | EPDM |
| Med stötkam | Nej |
| Dragfast | Ja |
| Längd | 48mm |
| Anslutningslängd 1 | 36mm |
| Anslutningslängd 1 (imperial) | 1,42" |
| Bygglängd på anslutning 1 | 23,5mm |
| Bygglängd på anslutning 1 (imperial) | 0,93" |
| Anslutningslängd 2 | 22mm |
| Anslutningslängd 2 (imperial) | 0,87" |
| Bygglängd på anslutning 2 | 7mm |
| Bygglängd på anslutning 2 (imperial) | 0,28" |
| Max arbetstryck vid 20°C | 10bar |
| Max arbetstryck vid 20°C (imperial) | 145,04psi |
| Med huv | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Ja |
| Gastec QA mark | Nej |
| KOMO certified | Ja |
