G1204
applikationer
lösningar
godkännanden
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 0879307 | 12xRp1/2" | 0,09 kg | 49x32x32 mm | påse (10 st) | 08711985335217 |
| 0879318 | 15xRp1/2" | 0,1 kg | 52x32x32 mm | påse (25 st) | 08711985147926 |
| 0879109 | 15xRp3/4" | 0,12 kg | 55x38x38 mm | påse (25 st) | 08711985147728 |
| 0876821 | 18xRp1/2" | 0,11 kg | 56x32x32 mm | påse (25 st) | 08711985147285 |
| 0879549 | 18xRp3/4" | 0,13 kg | 57x38x38 mm | påse (25 st) | 08711985148220 |
| 0879329 | 22xRp3/4" | 0,16 kg | 60x38x38 mm | påse (10 st) | 08711985147940 |
| 0879331 | 22xRp1" | 0,21 kg | 66x48x48 mm | påse (5 st) | 08711985147964 |
| 0879340 | 28xRp1" | 0,26 kg | 67x48x48 mm | påse (5 st) | 08711985147988 |

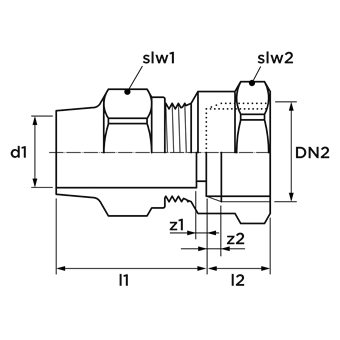

| artikelnummer | storlek | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0879307 | 12xRp1/2" | 12,0 | DN10 | 30 | 3 | 21 | 21,3 | 1/2" (DN15) | 19 | 4 | 27 |
| 0879318 | 15xRp1/2" | 15,0 | DN12 | 33 | 2 | 24 | 21,3 | 1/2" (DN15) | 19 | 4 | 27 |
| 0879109 | 15xRp3/4" | 15,0 | DN12 | 35 | 4 | 24 | 26,9 | 3/4" (DN20) | 20 | 4 | 32 |
| 0876821 | 18xRp1/2" | 18,0 | DN15 | 37 | 2 | 27 | 21,3 | 1/2" (DN15) | 19 | 4 | 27 |
| 0879549 | 18xRp3/4" | 18,0 | DN15 | 37 | 2 | 27 | 26,9 | 3/4" (DN20) | 20 | 4 | 32 |
| 0879329 | 22xRp3/4" | 22,0 | DN20 | 40 | 2 | 32 | 26,9 | 3/4" (DN20) | 20 | 4 | 32 |
| 0879331 | 22xRp1" | 22,0 | DN20 | 43 | 4 | 32 | 33,7 | 1" (DN25) | 23 | 4 | 41 |
| 0879340 | 28xRp1" | 28,0 | DN25 | 44 | 2 | 39 | 33,7 | 1" (DN25) | 23 | 4 | 41 |
| färg | mässing |
|---|---|
| material | mässing (CW617N) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt, reducer |
| anslutningstyp | kompression, Rp - innergänga cylindrisk (BSPT) |
| tätning | Messing |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 74122000 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | Super Gas Belgien |
| produkttyp | G1204 |
| scip | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
EPD-VSH-Super-Brass Environmental Product Declaration |
ladda ner | |
 G1204 bild |
png | ladda ner |
MSDS_VSH_Super länk till arket |
ladda ner | |
VSH Super Gas 12-28mm ARGB-KVBG certifikat |
ladda ner | |
VSH Super Gas GASTEC QA 10-54mm certifikat |
ladda ner | |
VSH Super Gas instructions monteringsanvisning |
ladda ner | |
VSH Super Gastec H2 certifikat |
ladda ner | |
VSH_Super_Knel_instructie_NL monteringsanvisning |
ladda ner | |
 Diagram diagram |
png | ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Mässing |
| Kvalitetanslutningsmateriall 1 | CuZn40Pb2 (CW617N) |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Mässing |
| Kvalitetanslutningsmateriall 2 | CuZn40Pb2 (CW617N) |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Rak |
| Modell | one-piece |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Kompressionsring |
| Anslutning 2 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Main colour fitting | Mässing |
| Material tätning | Mässing |
| Med stötkam | Ja |
| Dragfast | Ja |
| Bygglängd på anslutning 2 | 4mm |
| Bygglängd på anslutning 2 (imperial) | 0,16" |
| Max medeltemperatur (kontinuerlig) | -20°C - 60°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 140°F |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| KOMO certified | Nej |
