group: C9414G
VSH PowerPress Gas® C9414G är ett T-rör designat för tjockväggiga stålrör. Genom att använda VSH PowerPress Gas® reduceras installationstiden avsevärt och en ren arbetsmiljö säkerställs. Sortimentet består av kopplingar och ventiler med DW-pressprofil i storlek ½" upp till 2.
naturgas
tryckluft
väte (H2)
bygginstallationer
industri
Kitemark
DVGW Gas
GASTEC
Gastec-H2-ready
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1311001 | 1/2" | 0,23 kg | 69x105x32 mm | påse (5 st) | 08711985499131 |
| 1311002 | 3/4" | 0,28 kg | 78x114x38 mm | påse (5 st) | 08711985499148 |
| 1311003 | 1" | 0,3 kg | 90x132x46 mm | påse (5 st) | 08711985499155 |
| 1311004 | 1 1/4" | 0,39 kg | 113x164x56 mm | påse (1 st) | 08711985499162 |
| 1311005 | 1 1/2" | 0,41 kg | 120x178x62 mm | påse (1 st) | 08711985499179 |
| 1311006 | 2" | 0,45 kg | 137x192x74 mm | påse (1 st) | 08711985499186 |
| RSK | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1311006 | 1/2" | 21,3 | DN15 | 52 | 24 | 21,3 | DN15 | 53 | 25 | 21,3 | DN15 | 52 | 24 |
| 1311006 | 3/4" | 26,9 | DN20 | 57 | 26 | 26,9 | DN20 | 59 | 28 | 26,9 | DN20 | 57 | 26 |
| 1311006 | 1" | 33,7 | DN25 | 66 | 30 | 33,7 | DN25 | 68 | 32 | 33,7 | DN25 | 66 | 30 |
| 1311006 | 1 1/4" | 42,4 | DN32 | 82 | 34 | 42,4 | DN32 | 85 | 37 | 42,4 | DN32 | 82 | 34 |
| 1311006 | 1 1/2" | 48,3 | DN40 | 89 | 40 | 48,3 | DN40 | 89 | 40 | 48,3 | DN40 | 89 | 40 |
| 1311006 | 2" | 60,3 | DN50 | 96 | 43 | 60,3 | DN50 | 100 | 47 | 60,3 | DN50 | 96 | 43 |
| färg | grå |
|---|---|
| material | stål (St 35 (1.0308)) |
| ytbehandlingar | zinc-nickel plated |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | T-stycke (90º) |
| anslutningstyp | press (DW) |
| tätning | HNBR |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003025 Montering med 3 anslutningar |
| intrastat kod | 73079980 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | PowerPress Gas |
| produkttyp | C9414G |
| UNSPS | 40174602 |
 Diagram diagram |
png | ladda ner |
VSH PowerPress DVGW Gas certifikat |
ladda ner | |
VSH PowerPress Gas BSI certifikat |
ladda ner | |
VSH PowerPress Gas Gastec certifikat |
ladda ner | |
VSH PowerPress Gas Gastec H2 certifikat |
ladda ner | |
VSH PowerPress Gas instructions monteringsanvisning |
ladda ner | |

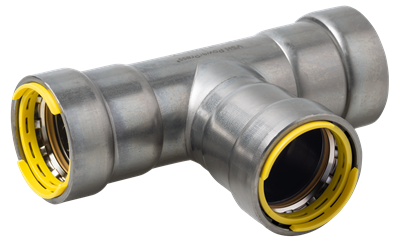

 C9414G bild |
png | ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003025 Montering med 3 anslutningar |
| Anslutningsmaterial 1 | Stål |
| Kvalitetanslutningsmateriall 1 | St 35 |
| Gräns snittsanslutning 1 | Zink/nickel |
| Anslutningsmaterial 2 | Stål |
| Kvalitetanslutningsmateriall 2 | St 35 |
| Gräns snittsanslutning 2 | Zink/nickel |
| Anslutnings material | Stål |
| Materailklassanslutning 3 | St 35 |
| Gräns snittsanslutning 3 | Zink/nickel |
| Modell | T-stycke |
| Vinkel | 90° |
| Flödestyp | Nej |
| Förminskning | Nej |
| Flera delar | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | DW |
| Anslutning 2 | Pressmuff |
| Contour code connection 2 | DW |
| Anslutning 3 | Pressmuff |
| Contour code connection 3 | DW |
| Fläns tryckklass | PN 16 |
| Material tätning | Hydrogenated acrylonitrile butadiene rubber (HNBR) |
| Main colour fitting | Grå |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -20°C - 70°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 158°F |
| Med packningar | Nej |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| Med värmeisolering | Nej |
| Med stötkam | Ja |
| Med huv | Ja |
| With connection indicator | Ja |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Ja |
| DVGW quality mark for water | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Ja |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Ja |
| artikelnummer | beskrivning | |
|---|---|---|
 |
PWR9401744 | VSH PowerPress Mall för insticksdjup 1/2"-2" |
