VSH löddel mässing union böj 90° (löd x gänga)

artikelgrupp: C1053

VSH lödkoppling C1053 i mässing är en union vinkel 90° med en lödände och en ände med utvändig gänga. VSH lödkopplingar i mässing har ett stort sortiment av kopplingar för mjuklödning. Hög kvalitet och dimensionsnoggrannhet är de högsta prioriteringarna för VSH lödkopplingar.

  • tillverkade av förstklassig mässing
  • Endast för användning i gastillämpningar
  • tillhandahålls med alla relevanta godkännanden
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

naturgas

naturgas

värme

värme

kyla

kyla

tryckluft

tryckluft

solenergi

solenergi

vakuum

vakuum

väte (H2)

väte (H2)

annat vatten

annat vatten

segment

infra

infra

industri

industri

godkännanden

GASTEC

GASTEC

Gastec-H2-ready

Gastec-H2-ready

artikel

size

d1

DN1

l1

z1

slw1

d2

DN2

l2

z2

slw2

artikel

0624514

size

22xR3/4"

d1

22,0

DN1

DN20

l1

21

z1

6

slw1

37

d2

26,9

DN2

3/4" (DN20)

l2

36

z2

5

slw2

28

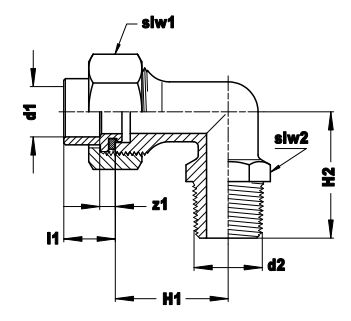

technical drawing for product

egenskaper

färg

mässing

material

mässing (CW617N)

ytbehandlingar

ingen

form

Elbow (90º)

anslutningstyp

löd, R-yttergänga gas konisk (BSPT)

tätning

Metalltätning

allmänt

produktgrupp

fittings (unionskopplingar)

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

74122000

ursprungsland

Nederländerna

varumärke

VSH

serier

Löd

produkttyp

C1053

UNSPS

40174901

scip

9096d92f-2905-489e-9245-022c48ad808b

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Mässing

etikett

Kvalitetanslutningsmateriall 1

värde

CuZn40Pb2 (CW617N)

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Anslutningsmaterial 2

värde

Mässing

etikett

Kvalitetanslutningsmateriall 2

värde

CuZn40Pb2 (CW617N)

etikett

Gräns snittsanslutning 2

värde

Obehandlad

etikett

Anslutning för ytbehandling 2.

värde

Obehandlad

etikett

Form

värde

Böj

etikett

Modell

värde

3-delad

etikett

Böjningsvinkel

värde

90°

etikett

Förminskning

värde

Nej

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Nej

etikett

Nominell innerdiameter, anslutning

värde

DN 20

etikett

Utvändig rördiameter anslutning 1

värde

22mm

etikett

Utvändig rördiameter anslutning 1 (imperial)

värde

0,87"

etikett

Väggtjocklek, anslutning 1

värde

1,6mm

etikett

Anslutning 1

värde

Lödmuff

etikett

Nominell innerdiameter på anslutni

värde

¾" (20)

etikett

Utvändig rördiameter anslutning 2

värde

26,9mm

etikett

Utvändig rördiameter anslutning 2 (imperial)

värde

1,06"

etikett

Anslutning 2

värde

Utvändig gänga konisk för gas

etikett

Main colour fitting

värde

Mässing

etikett

Flange compression class (PN)

värde

PN 25

etikett

Material tätning

värde

Metalltätande

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Längd

värde

73mm

etikett

Anslutningslängd 1

värde

21mm

etikett

Anslutningslängd 1 (imperial)

värde

0,83"

etikett

Bygglängd på anslutning 1

värde

5,5mm

etikett

Bygglängd på anslutning 1 (imperial)

värde

0,22"

etikett

Anslutningslängd 2

värde

36mm

etikett

Anslutningslängd 2 (imperial)

värde

1,42"

etikett

Bygglängd på anslutning 2

värde

4,5mm

etikett

Bygglängd på anslutning 2 (imperial)

värde

0,18"

etikett

Nyckelvidd spännlås

värde

37mm

etikett

Nyckelvidd spännlås (imperial)

värde

1,46"

etikett

Max arbetstryck vid 20°C

värde

25bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

362,59psi

etikett

Med värmeisolering

värde

Nej

etikett

Med packningar

värde

Ja

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Nej

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

DIN-CERTCO certificate

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

With approval for TÜV

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Ja

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Ja

etikett

Type approval according to BBR/EKS

värde

Nej
