Broen Ballofix mini kulventil med vred (2 x press)

artikelgrupp: B3815

B3815 Broen Ballofix minikulventiler är kompakta kulventiler av hög kvalitet. Designen och materialet garanterar smidig drift, även efter flera års användning. Broen Ballofix kulventiler kan användas med eller utan vred. Vreden finns i olika färger så att färgkodning av rören är möjlig. På grund av det stora utbudet finns en optimal version tillgänglig för alla applikationer.
  • Broen Ballofix minikulventiler kan användas med en skruvmejsel eller Ballofix-vred
  • vi rekommenderar att du öppnar och stänger Broen Ballofix kulventiler två gånger om året & nbsp; för att säkerställa optimal drift
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

dricksvatten

dricksvatten

värme

värme

kyla

kyla

tryckluft

tryckluft

segment

infra

infra

industri

industri

godkännanden

KIWA

KIWA

SITAC

SITAC

WRAS

WRAS

artikel

size

d1

DN1

l1

z1

d2

DN2

l2

z2

slw0

M1

M2

E

H

h1

h2

Y

V

U

a

artikel

6002128

size

15 (DN15R) Cr (svart)

d1

15,0

DN1

DN12

l1

38

z1

14

d2

15,0

DN2

DN12

l2

45

z2

20

slw0

25

M1

7

M2

22

E

10

H

25

h1

0

h2

0

Y

13

V

13

U

14

a

90

artikel

6002141

size

22 (DN15R) Cr (svart)

d1

22,0

DN1

DN20

l1

41

z1

16

d2

22,0

DN2

DN20

l2

47

z2

23

slw0

28

M1

10

M2

31

E

15

H

33

h1

h2

Y

33

V

14

U

a

90

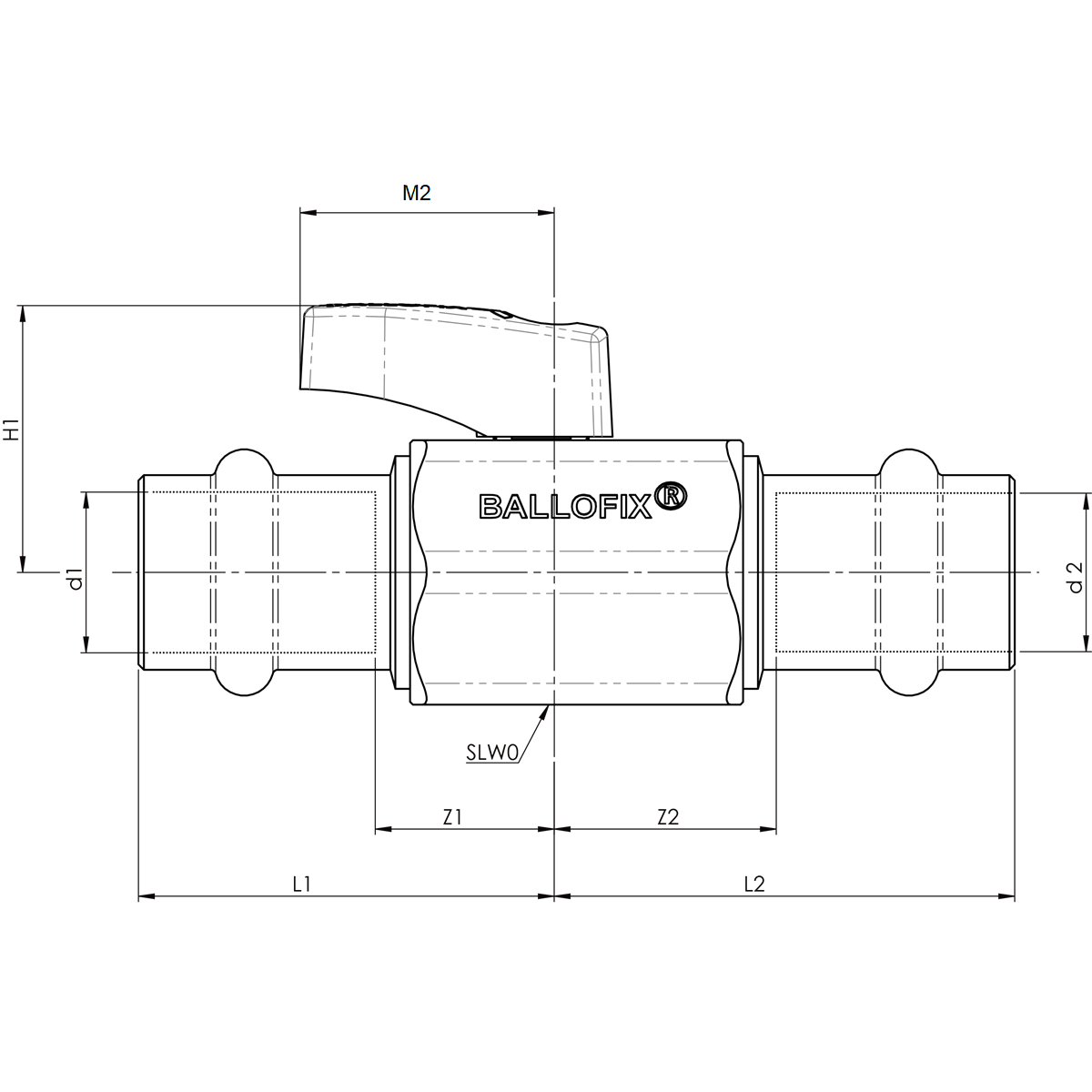

technical drawing for product

egenskaper

färg

svart, krom

material

mässing (CW625N (DZR))

ytbehandlingar

kromat

form

rakt (0º)

anslutningstyp

press (M/V)

tryckgradering (PN)

PN 10

tätning

EPDM

allmänt

produktgrupp

ventiler (kulventilerer)

ETIM klass

EC011343 Kulventil

intrastat kod

84818081

ursprungsland

Danmark

varumärke

Broen

serier

Ballofix

produkttyp

B3815

UNSPS

40141607

scip

e78c0723-c6e6-479c-bcc1-e395a5461292

teknisk information

max arbetstryck vätska (bar)

10 bar

min medel temperatur

-20 °C

max medel temperatur

120 °C

topp medeltemperatur

120 °C

Kvs-värde

6

image for B3815

bild | png

B3815

image for Diagram

diagram | png

Diagram

certifikat | pdf

Kiwa_Ballofix_00006271

certifikat | pdf

WRAS_BALLOFIX_Spherical_Valves

etikett

värde

etikett

ETIM klass

etikett

Material kapsling

värde

Mässing

etikett

Materialkvalitet

värde

Brass CW625N (CuZn35Pb1.5AlAs)

etikett

Hus ytskydd

värde

Förkromad

etikett

Material kultätning

värde

EPDM

etikett

Material kula

värde

Mässing

etikett

Surface protection ball

värde

Förkromad

etikett

Spindel material

värde

Mässing

etikett

Material primär spindeltätning

värde

EPDM

etikett

Material sekundär spindeltätning

värde

EPDM

etikett

Anslutning 1

värde

Pressmuff

etikett

Med kopplingsanslutning 1

värde

Nej

etikett

Contour code connection 1

värde

M/V

etikett

Anslutning 2

värde

Pressmuff

etikett

Med kopplingsanslutning 2

värde

Nej

etikett

Contour code connection 2

värde

M/V

etikett

Tätning

värde

EPDM

etikett

Artikel komprimeringskede

värde

PN 10

etikett

Fläns tryckklass

värde

PN 10

etikett

Med avtappningsventil

värde

Nej

etikett

Avtappningsmöjlighet

värde

Nej

etikett

Med backventil

värde

Nej

etikett

Med filter

värde

Nej

etikett

Med termometer

värde

Nej

etikett

Modell

värde

Rak

etikett

With insulation shell

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

Brandsäker

värde

Nej

etikett

Max differenstryck vid 20°C

värde

10bar

etikett

Max medeltemperatur (kontinuerlig)

värde

-20°C - 120°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-4°F - 248°F

etikett

Medicinskt ren

värde

Nej

etikett

Fettfri

värde

Nej

etikett

Drift

värde

Handtag

etikett

Huskonstruktion

värde

one-piece

etikett

Fullt genomlopp

värde

Nej

etikett

Ventilvinkel

värde

etikett

VdS quality mark

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

KIWA certified

värde

Ja

artikel

koldioxidavtryck (A1-A3) cradle-to-gate

koldioxidavtryck (A-C) inbäddad koldioxid

koldioxidavtryck (A-D) cradle-to-cradle

datakälla

artikel

6002128

koldioxidavtryck (A1-A3) cradle-to-gate

0,85kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,9kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,88kgCO2e

datakälla

EPD

artikel

6002141

koldioxidavtryck (A1-A3) cradle-to-gate

1,23kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,3kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,28kgCO2e

datakälla

EPD
