VSH XPress Koppar böj 90° (muff x 1)

artikelgrupp: 7001A

VSH XPress 7001A är en 90° böj i koppar med 1 muff. Genom att använda VSH XPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH XPress tillhandahåller ett komplett rörsystem som passar alla tänkbara applikationer.

  • med invändigt stopp (stoppkant)
  • tillhandahålls med alla relevanta godkännanden
  • Leak Before Pressed (LBP) funktion
  • tydlig märkning av material och dimension på kopplingen
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

dricksvatten

dricksvatten

värme

värme

kyla

kyla

tryckluft

tryckluft

vakuum

vakuum

segment

bostäder

bostäder

infra

infra

industri

industri

skeppsbygge

skeppsbygge

godkännanden

ATG

ATG

Kitemark

Kitemark

DNV-GL

DNV-GL

DVGW Wasser

DVGW Wasser

EMI

EMI

KIWA

KIWA

ÖVGW Wasser

ÖVGW Wasser

QB (CSTBat)

QB (CSTBat)

RISE

RISE

SINTEF

SINTEF

ÜA

ÜA

WRAS

WRAS

RSK

storlek

mått

vikt

förpackning

gtin

storlek

12xØ12

mått

18x40x55 mm

vikt

0,03 kg

förpackning

påse (10 st)

gtin

05022050123688

storlek

15xØ15

mått

20x45x60 mm

vikt

0,04 kg

förpackning

påse (10 st)

gtin

05022050013972

storlek

18xØ18

mått

25x55x60 mm

vikt

0,06 kg

förpackning

påse (10 st)

gtin

05022050123848

storlek

22xØ22

mått

30x60x80 mm

vikt

0,08 kg

förpackning

påse (10 st)

gtin

05022050013989

storlek

28xØ28

mått

33x75x85 mm

vikt

0,12 kg

förpackning

påse (5 st)

gtin

05022050013996

storlek

35xØ35

mått

40x95x110 mm

vikt

0,19 kg

förpackning

påse (5 st)

gtin

05022050014009

storlek

42xØ42

mått

50x105x135 mm

vikt

0,27 kg

förpackning

påse (1 st)

gtin

05022050383259

storlek

54xØ54

mått

65x130x160 mm

vikt

0,42 kg

förpackning

påse (1 st)

gtin

05022050383266

storlek

66,7xØ66,7

mått

83x181x186 mm

vikt

0,8 kg

förpackning

kartong (1 st)

gtin

05022050383273

storlek

76,1xØ76,1

mått

75x190x240 mm

vikt

1,12 kg

förpackning

kartong (1 st)

gtin

05022050383280

storlek

88,9xØ88,9

mått

106x260x295 mm

vikt

1,61 kg

förpackning

kartong (1 st)

gtin

05022050383297

storlek

108xØ108

mått

132x252x275 mm

vikt

2,27 kg

förpackning

kartong (1 st)

gtin

05022050383303

RSK

size

d1

DN1

l1

z1

d2

DN2

l2

z2

radie

vinkel

size

12xØ12

d1

12,0

DN1

DN10

l1

31

z1

14

d2

12,0

DN2

DN10

l2

45

z2

28

radie

14

vinkel

90

size

15xØ15

d1

15,0

DN1

DN12

l1

36

z1

16

d2

15,0

DN2

DN12

l2

50

z2

30

radie

18

vinkel

90

size

18xØ18

d1

18,0

DN1

DN15

l1

42

z1

22

d2

18,0

DN2

DN15

l2

53

z2

33

radie

22

vinkel

90

size

22xØ22

d1

22,0

DN1

DN20

l1

47

z1

27

d2

22,0

DN2

DN20

l2

58

z2

38

radie

26

vinkel

90

size

28xØ28

d1

28,0

DN1

DN25

l1

58

z1

34

d2

28,0

DN2

DN25

l2

64

z2

40

radie

34

vinkel

90

size

35xØ35

d1

35,0

DN1

DN32

l1

69

z1

44

d2

35,0

DN2

DN32

l2

82

z2

57

radie

42

vinkel

90

size

42xØ42

d1

42,0

DN1

DN40

l1

81

z1

52

d2

42,0

DN2

DN40

l2

101

z2

72

radie

50

vinkel

90

size

54xØ54

d1

54,0

DN1

DN50

l1

100

z1

66

d2

54,0

DN2

DN50

l2

120

z2

86

radie

65

vinkel

90

size

66,7xØ66,7

d1

66,7

DN1

DN65

l1

130

z1

78

d2

66,7

DN2

DN65

l2

175

z2

125

radie

80

vinkel

90

size

76,1xØ76,1

d1

76,1

DN1

DN65

l1

143

z1

93

d2

76,1

DN2

DN65

l2

150

z2

100

radie

91

vinkel

90

size

88,9xØ88,9

d1

88,9

DN1

DN80

l1

170

z1

112

d2

88,9

DN2

DN80

l2

178

z2

116

radie

107

vinkel

90

size

108xØ108

d1

108,0

DN1

DN100

l1

197

z1

130

d2

108,0

DN2

DN100

l2

208

z2

141

radie

130

vinkel

90

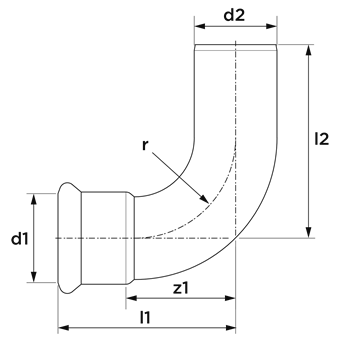

technical drawing for product

egenskaper

färg

koppar

material

koppar (CW024A (UNS C12200))

ytbehandlingar

ingen

form

Böj (90º)

anslutningstyp

press (M), rörända

tätning

EPDM

allmänt

produktgrupp

fittings

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

74122000

varumärke

VSH

serier

XPress Koppar

produkttyp

7001A

teknisk information

max arbetstryck vätska (bar)

16 bar

min medel temperatur

-20 °C

max medel temperatur

110 °C

topp medeltemperatur

135 °C

image for 7001A

bild | png

7001A

image for Diagram

diagram | png

Diagram

monteringsanvisning | pdf

VSH XPress installation instructions

certifikat | pdf

EPD-VSH-XPress-Copper_12-28

certifikat | pdf

EPD-VSH-XPress-Copper_35-108

certifikat | pdf

VSH XPress Copper BSI Kitemark

certifikat | pdf

VSH XPress Copper RISE 12-108 mm SE

certifikat | pdf

VSH_XPress_Copper_WRAS

certifikat | pdf

XPress Copper BSI

certifikat | pdf

XPress Copper DVGW Water

certifikat | pdf

XPress Copper KIWA

certifikat | pdf

XPress_Copper_ATG

certifikat | pdf

XPress_Copper_QB

certifikat | pdf

XPress_Copper_SINTEF

certifikat | pdf

XPress_Copper_Water_OVGW

certifikat | pdf

XPress_DNV

certifikat | pdf

VSH XPress Copper RISE 12-108 mm EN

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Koppar

etikett

Kvalitetanslutningsmateriall 1

värde

Cu-DHP (CW024A)

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Anslutningsmaterial 2

värde

Koppar

etikett

Gräns snittsanslutning 2

värde

Obehandlad

etikett

Anslutning för ytbehandling 2.

värde

Obehandlad

etikett

Form

värde

Böj

etikett

Modell

värde

one-piece

etikett

Böjningsvinkel

värde

90°

etikett

Förminskning

värde

Nej

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Pressmuff

etikett

Contour code connection 1

värde

M

etikett

Anslutning 2

värde

Lödände

etikett

Main colour fitting

värde

Koppar

etikett

Flange compression class (PN)

värde

PN 16

etikett

Material tätning

värde

EPDM

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Max medeltemperatur (kontinuerlig)

värde

-20°C - 110°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-4°F - 230°F

etikett

Max arbetstryck vid 20°C

värde

16bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

232,06psi

etikett

Med värmeisolering

värde

Nej

etikett

Med packningar

värde

Nej

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Nej

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

DIN-CERTCO certificate

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

With approval for TÜV

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Ja

etikett

Certified according to NF 545

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej

etikett

Type approval according to BBR/EKS

värde

Nej

RSK

koldioxidavtryck (A1-A3) cradle-to-gate

koldioxidavtryck (A-C) inbäddad koldioxid

koldioxidavtryck (A-D) cradle-to-cradle

datakälla

koldioxidavtryck (A1-A3) cradle-to-gate

0,1kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,11kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,06kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,13kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,15kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,08kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,17kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,2kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,1kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,23kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,27kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,14kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,35kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,4kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,21kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,78kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,89kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,56kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,1kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,25kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,79kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,71kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,94kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,22kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

3,27kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

3,72kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

2,34kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

4,55kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

5,17kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

3,25kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

6,57kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

7,47kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

4,69kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

9,26kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

10,53kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

6,62kgCO2e

datakälla
