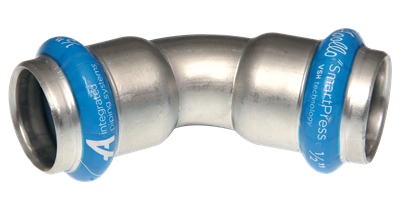

VSH SmartPress böj 45° FPM FF

artikelgrupp: 506F-VSH

VSH SmartPress är ett innovativt presskopplingssystem designat för installationer av 1/2"-2" IPS ASTM A312 schema 5/10s rostfritt stålrör (godkänt för användning med både AISI typ 304/304L och 316/316L rostfritt). VSH SmartPress produktsortiment består av v-profil (typ ASP) presskopplingar och ventiler tillverkade av AISI 316L rostfritt stål som är försedda med patenterade tätningar för en garanterad säker, läckagetät och varaktig anslutning. VSH SmartPress-systemet erbjuder installatören en komplett lösning för alla kommersiella och industriella applikationer som kräver HNBR-, EPDM- eller FPM-tätningar.
  • komplett sortiment av AISI 316-kopplingar och ventiler
  • 500 psi arbetstryck
  • färgkodad Visu-control® folie för material-/dimensionsidentifiering och visuell pressindikering
  • patenterad tätningsdesign med Leak Before Pressed-teknik för ökad säkerhet och optimerad installation
  • tydlig identifiering av tätningsmaterial och dimensioner
  • snabb installation tack vare förmarkerat insticksdjup
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

värme

värme

kyla

kyla

tryckluft

tryckluft

vakuum

vakuum

segment

infra

infra

industri

industri

godkännanden

IAPMO/ANSI/CAN Z1117

IAPMO/ANSI/CAN Z1117

artikel

size

d1

DN1

l1

z1

d2

DN2

l2

z2

radie

vinkel

artikel

123460118

size

1/2"

d1

21,3

DN1

DN15

l1

42

z1

16

d2

21,3

DN2

DN15

l2

57

z2

16

radie

26

vinkel

45

artikel

123460119

size

3/4"

d1

26,9

DN1

DN20

l1

44

z1

17

d2

26,9

DN2

DN20

l2

56

z2

17

radie

32

vinkel

45

artikel

123460120

size

1"

d1

33,7

DN1

DN25

l1

52

z1

22

d2

33,7

DN2

DN25

l2

67

z2

22

radie

40

vinkel

45

artikel

123460121

size

1 1/2"

d1

48,3

DN1

DN40

l1

64

z1

29

d2

48,3

DN2

DN40

l2

77

z2

29

radie

58

vinkel

45

artikel

123460122

size

2"

d1

60,3

DN1

DN50

l1

76

z1

35

d2

60,3

DN2

DN50

l2

92

z2

35

radie

72

vinkel

45

technical drawing for product

egenskaper

färg

silver

material

rostfritt stål (Rostfritt stål 316L (1.4404))

ytbehandlingar

ingen

form

Böj (45º)

anslutningstyp

press (V)

tätning

FPM

allmänt

produktgrupp

fittings

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

73072980

ursprungsland

Nederländerna

varumärke

VSH

serier

SmartPress

produkttyp

506F

UNSPS

40172100

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Rostfritt stål

etikett

Kvalitetanslutningsmateriall 1

värde

Rostfritt stål 316 L (1.4404)

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Anslutningsmaterial 2

värde

Rostfritt stål

etikett

Kvalitetanslutningsmateriall 2

värde

Rostfritt stål 316 L (1.4404)

etikett

Gräns snittsanslutning 2

värde

Obehandlad

etikett

Anslutning för ytbehandling 2.

värde

Obehandlad

etikett

Form

värde

Böj

etikett

Modell

värde

one-piece

etikett

Böjningsvinkel

värde

45°

etikett

Förminskning

värde

Nej

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Pressmuff

etikett

Contour code connection 1

värde

V

etikett

Anslutning 2

värde

Pressmuff

etikett

Contour code connection 2

värde

V

etikett

Main colour fitting

värde

Grå

etikett

Material tätning

värde

FPM (FKM)

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Max medeltemperatur (kontinuerlig)

värde

-20°C - 200°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-4°F - 392°F

etikett

Max arbetstryck vid 20°C

värde

34,47bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

500psi

etikett

Med värmeisolering

värde

Nej

etikett

Med packningar

värde

Nej

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Ja

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

DIN-CERTCO certificate

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

With approval for TÜV

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej

etikett

Type approval according to BBR/EKS

värde

Nej
