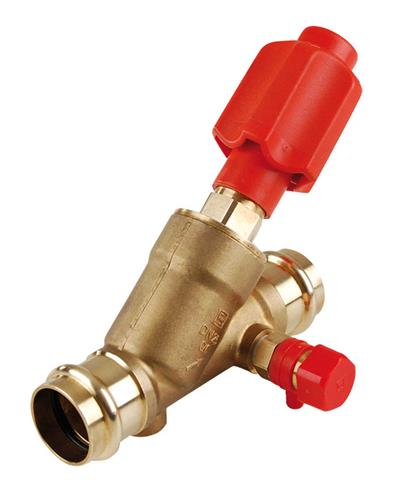

SPS ventil utan stigande spindel med dränering (2 x press)

artikelgrupp: 4626.10

SPS-grindventilerna av typ 4626.10 med presskopplingar har dubbla O-ringstätningar med fettkammare för permanent jämn drift med lågt underhållsbehov. SPS presskopplingar kan användas för koppar, galvaniserat stål och rör av rostfritt stål och kan pressas med M- eller V-konturpressbackar.

  • med icke stigande handhjul
  • finns med eller utan avlopp
  • med SPS-pressanslutning för koppar, galvaniserat stål och rör av rostfritt stål
  • för pressbackar med M- eller V-kontur
  • finns även med stigande handtag
  • finns även som KFR-ventil (med integrerad backventil)
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

dricksvatten

dricksvatten

värme

värme

segment

infra

infra

industri

industri

godkännanden

DVGW Wasser

DVGW Wasser

KIWA

KIWA

RSK

storlek

mått

vikt

förpackning

gtin

storlek

15 (DN15)

mått

129x67x99 mm

vikt

0,42 kg

förpackning

påse (1 st)

gtin

04018422352849

storlek

18 (DN20)

mått

142x74x110 mm

vikt

0,56 kg

förpackning

påse (1 st)

gtin

04018422353280

storlek

22 (DN20)

mått

142x74x110 mm

vikt

0,55 kg

förpackning

påse (1 st)

gtin

04018422352856

storlek

28 (DN25)

mått

159x77x127 mm

vikt

0,83 kg

förpackning

påse (1 st)

gtin

04018422352863

storlek

35 (DN32)

mått

196x83x157 mm

vikt

1,2 kg

förpackning

påse (1 st)

gtin

04018422352870

storlek

42 (DN40)

mått

213x88x166 mm

vikt

1,68 kg

förpackning

påse (1 st)

gtin

04018422353013

storlek

54 (DN50)

mått

265x99x210 mm

vikt

2,38 kg

förpackning

påse (1 st)

gtin

04018422354348

RSK

size

d1

DN1

l1

z1

d2

DN2

l2

z2

H1

H2

M

H

Y

V

U

a

size

15 (DN15)

d1

15,0

DN1

DN15

l1

38

z1

12

d2

15,0

DN2

DN15

l2

72

z2

46

H1

19

H2

80

M

36

H

80

Y

62

V

45

U

15

a

41

size

18 (DN20)

d1

18,0

DN1

DN20

l1

40

z1

11

d2

18,0

DN2

DN20

l2

84

z2

55

H1

20

H2

90

M

36

H

90

Y

62

V

59

U

15

a

41

size

22 (DN20)

d1

22,0

DN1

DN20

l1

40

z1

11

d2

22,0

DN2

DN20

l2

84

z2

55

H1

20

H2

90

M

36

H

90

Y

62

V

59

U

15

a

41

size

28 (DN25)

d1

28,0

DN1

DN25

l1

40

z1

11

d2

28,0

DN2

DN25

l2

91

z2

62

H1

21

H2

106

M

46

H

106

Y

73

V

70

U

19

a

41

size

35 (DN32)

d1

35,0

DN1

DN32

l1

46

z1

14

d2

35,0

DN2

DN32

l2

102

z2

70

H1

25

H2

132

M

56

H

132

Y

94

V

85

U

22

a

41

size

42 (DN40)

d1

42,0

DN1

DN40

l1

57

z1

21

d2

42,0

DN2

DN40

l2

121

z2

85

H1

28

H2

138

M

56

H

138

Y

94

V

93

U

22

a

41

size

54 (DN50)

d1

54,0

DN1

DN50

l1

64

z1

18

d2

54,0

DN2

DN50

l2

144

z2

98

H1

33

H2

177

M

60

H

177

Y

125

V

119

U

24

a

41

technical drawing for product

egenskaper

färg

mässing

material

mässing (CW625N (DZR))

ytbehandlingar

ingen

form

rakt (0º)

anslutningstyp

press (M/V), G-yttergänga gas cylindrisk (BSPP), G - invändig gänga gas cylindrisk (BSPP)

tryckgradering (PN)

PN 16

tätning

EPDM

allmänt

produktgrupp

ventiler (stoppventilerer)

ETIM klass

EC010058 Avstängningsventil (tappvatten)

intrastat kod

84818079

ursprungsland

Tyskland

varumärke

Seppelfricke

serier

SEPP SPS®

produkttyp

4626.10

scip

797622a0-2bc2-4feb-b677-a9b24f611e83

teknisk information

max arbetstryck vätska (bar)

16 bar

max medel temperatur

90 °C

topp medeltemperatur

90 °C

Kvs-värde

image for 4626.10

bild | jpg

4626.10

monteringsanvisning | pdf

Seppelfricke_SPS_instruction-ML

image for Diagram

diagram | png

Diagram

certifikat | pdf

Reach declaration

länk till arket | pdf

SDS-Seppelfricke_SPS_valves_EN

certifikat | pdf

SPS-DVGW

certifikat | pdf

SPS-KIWA

certifikat | pdf

Schrägsitzventil_DVGW

etikett

värde

etikett

Material kapsling

värde

Mässing

etikett

Kvalitetsklass material hus

värde

Brass CW625N (CuZn35Pb1.5AlAs)

etikett

Anslutning 1

värde

Pressmuff

etikett

Med kopplingsanslutning 1

värde

Nej

etikett

Anslutning 2

värde

Pressmuff

etikett

Med kopplingsanslutning 2

värde

Nej

etikett

Kontur kod

värde

M/V

etikett

Maximal medeltemperatur (kontinuer

värde

90°C

etikett

Maximal medeltemperatur (kontinuer (imperial)

värde

194°F

etikett

Ytskydd

värde

Obehandlad

etikett

Avtappningsmöjlighet

värde

Ja

etikett

Med avtappningsventil

värde

Ja

etikett

Med lägesindikator

värde

Ja

etikett

Stigande spindel och/eller ratt

värde

Nej

etikett

Spindelvinkel

värde

41°

etikett

Spindelvinkel (imperial)

värde

1,61"
