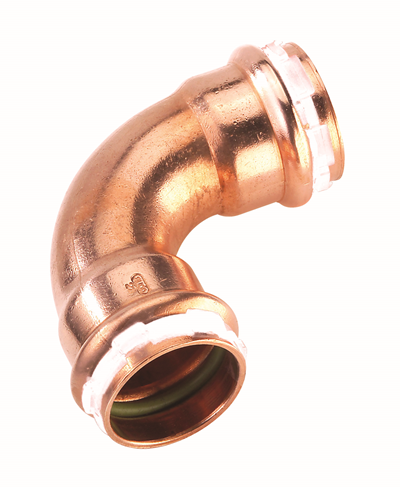

VSH SudoPress Koppar Solar Böj 90° (2 x muff)

artikelgrupp: SPS5002V

VSH SudoPress SPS5002V är en 90° böj med en 2 pressändar. Kopplingen är monterad med en FPM-o-ring för höga temperaturer, vilket gör den till det perfekta valet för solvärmesystem. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.

  • FPM o-rings
  • tmax: 180°C
  • dubbel läckageindikering genom Visu-Control® och Leak Before Pressed (LBP) funktion
  • har alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

värme

värme

kyla

kyla

tryckluft

tryckluft

solenergi

solenergi

vakuum

vakuum

segment

infra

infra

industri

industri

godkännanden

no approvals available

artikel

size

d1

DN1

l1

z1

d2

DN2

l2

z2

radie

vinkel

artikel

6674100

size

15

d1

15,0

DN1

DN12

l1

38

z1

16

d2

15,0

DN2

DN12

l2

38

z2

16

radie

15

vinkel

90

artikel

6674104

size

18

d1

18,0

DN1

DN15

l1

44

z1

22

d2

18,0

DN2

DN15

l2

44

z2

22

radie

22

vinkel

90

artikel

6674106

size

22

d1

22,0

DN1

DN20

l1

50

z1

27

d2

22,0

DN2

DN20

l2

50

z2

27

radie

27

vinkel

90

technical drawing for product

egenskaper

färg

koppar

material

koppar (CW024A (UNS C12200))

ytbehandlingar

ingen

form

Böj (90º)

anslutningstyp

press (V)

tätning

FPM

allmänt

produktgrupp

fittings

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

74122000

ursprungsland

Frankrike

varumärke

VSH

serier

SudoPress Koppar Solar

produkttyp

SPS5002V

UNSPS

40172807

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Koppar

etikett

Kvalitetanslutningsmateriall 1

värde

Cu-DHP (CW024A)

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Anslutningsmaterial 2

värde

Koppar

etikett

Gräns snittsanslutning 2

värde

Obehandlad

etikett

Anslutning för ytbehandling 2.

värde

Obehandlad

etikett

Form

värde

Böj

etikett

Modell

värde

one-piece

etikett

Böjningsvinkel

värde

90°

etikett

Förminskning

värde

Nej

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Pressmuff

etikett

Contour code connection 1

värde

V

etikett

Anslutning 2

värde

Pressmuff

etikett

Contour code connection 2

värde

V

etikett

Main colour fitting

värde

Koppar

etikett

Flange compression class (PN)

värde

PN 16

etikett

Material tätning

värde

FPM (FKM)

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Max medeltemperatur (kontinuerlig)

värde

-20°C - 180°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-4°F - 356°F

etikett

Max arbetstryck vid 20°C

värde

10bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

145,04psi

etikett

Med packningar

värde

Nej

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Ja

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej
