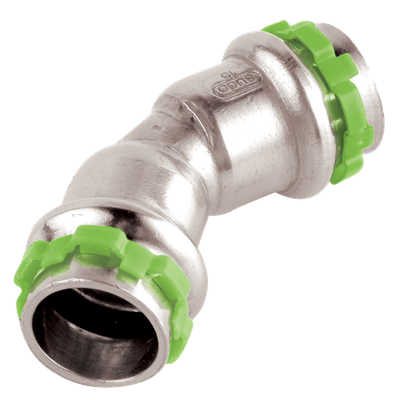

VSH SudoPress Koppar förkromad böj 45° (2 x muff)

artikelgrupp: SPC5041V

VSH SudoPress SPC5041V är en förkromad 45° böj med 2 pressändar. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.

  • dubbel läckageindikering genom Visu-Control® och Leak Before Pressed (LBP) funktion
  • har alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

värme

värme

kyla

kyla

tryckluft

tryckluft

segment

infra

infra

industri

industri

godkännanden

RISE

RISE

WRAS

WRAS

artikel

size

d1

DN1

l1

z1

d2

DN2

l2

z2

radie

vinkel

artikel

1769017

size

12

d1

12,0

DN1

DN10

l1

26

z1

8

d2

12,0

DN2

DN10

l2

26

z2

8

radie

15

vinkel

45

artikel

1769018

size

15

d1

15,0

DN1

DN12

l1

30

z1

8

d2

15,0

DN2

DN12

l2

30

z2

8

radie

18

vinkel

45

technical drawing for product

egenskaper

färg

krom

material

koppar (CW024A (UNS C12200))

ytbehandlingar

kromat

tillverkare

Aalberts integrated piping systems B.V. (VSH)

form

Böj (45º)

anslutningstyp

press (V)

tätning

EPDM

allmänt

produktgrupp

fittings

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

74122000

ursprungsland

Frankrike

varumärke

VSH

serier

SudoPress Koppar förkromad

produkttyp

SPC5041V

UNSPS

40172807

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Koppar

etikett

Kvalitetanslutningsmateriall 1

värde

Cu-DHP (CW024A)

etikett

Gräns snittsanslutning 1

värde

Förkromad

etikett

Anslutningsmaterial 2

värde

Koppar

etikett

Gräns snittsanslutning 2

värde

Förkromad

etikett

Form

värde

Böj

etikett

Modell

värde

one-piece

etikett

Böjningsvinkel

värde

45°

etikett

Förminskning

värde

Nej

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Väggtjocklek, anslutning 1

värde

1,35mm

etikett

Anslutning 1

värde

Pressmuff

etikett

Contour code connection 1

värde

V

etikett

Väggtjocklek, anslutning 2

värde

1,35mm

etikett

Anslutning 2

värde

Pressmuff

etikett

Contour code connection 2

värde

V

etikett

Main colour fitting

värde

Krom

etikett

Flange compression class (PN)

värde

PN 16

etikett

Material tätning

värde

EPDM

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Max medeltemperatur (kontinuerlig)

värde

-20°C - 110°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-4°F - 230°F

etikett

Max arbetstryck vid 20°C

värde

16bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

232,06psi

etikett

Med packningar

värde

Nej

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Ja

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej
