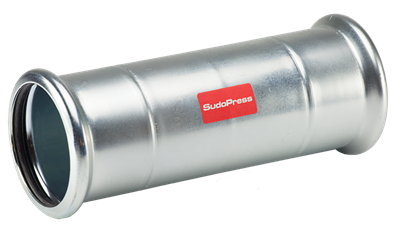

VSH SudoPress Elförzinkad Skjutmuff (2 x muff)

VSH SudoPress Elförzinkad Skjutmuff (2 x muff)

SP8275VM

VSH SudoPress SP8275VM är en skjutmuff med 2 pressändar. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.

  • Leak Before Pressed function
  • har alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen

applikationer

värme kyla tryckluft solenergi vakuum

lösningar

bygginstallationer industri
RSK storlek vikt mått förpackning gtin
1541561 66,7 0,68 kg 198x83x83 mm påse (2 st) 08711985325034
1541562 76,1 1,01 kg 230x95x95 mm påse (2 st) 08711985324211
1541563 88,9 1,32 kg 261x110x110 mm påse (2 st) 08711985324228
1541564 108 2,22 kg 301x133x133 mm påse (2 st) 08711985324235
RSK storlek d1 DN1 l1 es1 d2 DN2 l2 es2
1541564 66,7 66,7 DN65 99 60 66,7 DN65 99 60
1541564 76,1 76,1 DN65 115 60 76,1 DN65 115 60
1541564 88,9 88,9 DN80 131 70 88,9 DN80 131 70
1541564 108 108,0 DN100 151 80 108,0 DN100 151 80
se ovan för diagrammet relaterat till dessa dimensioner
färg silver
material stål (St 34,2 (1,0034))
ytbehandlingar galvaniserad
tillverkare Aalberts integrated piping systems B.V. (VSH)
form rakt
anslutningstyp press (M)
tätning EPDM
produktgrupp fittings
ETIM klass EC003024 Montering med 2 anslutningar
intrastat kod 73079980
ursprungsland Nederländerna
varumärke VSH
serier SudoPress Elförzinkad
produkttyp SP8275VM
UNSPS 40172602
etikett värde
ETIM klass EC003024 Montering med 2 anslutningar
Anslutningsmaterial 1 Stål
Kvalitetanslutningsmateriall 1 St 34.2 (1.0034)
Gräns snittsanslutning 1 Galvaniskt/elektrolytiskt förzinkad
Anslutningsmaterial 2 Stål
Kvalitetanslutningsmateriall 2 St 34.2 (1.0034)
Gräns snittsanslutning 2 Galvaniskt/elektrolytiskt förzinkad
Form Rak
Modell one-piece
Förminskning Nej
Excentrisk Nej
Systembunden Ja
Anslutning 1 Pressmuff
Contour code connection 1 M
Anslutning 2 Pressmuff
Contour code connection 2 M
Main colour fitting Grå
Fläns tryckklass PN 16
Material tätning EPDM
Med stötkam Nej
Dragfast Ja
Max medeltemperatur (kontinuerlig) -35°C - 135°C
Max medeltemperatur (kontinuerlig) (imperial) -31°F - 275°F
Max arbetstryck vid 20°C 16bar
Max arbetstryck vid 20°C (imperial) 232,06psi
Med packningar Nej
Med huv Nej
With connection indicator Nej
Med avtappningsventil Nej
Med avluftare Nej
FM kvalitetsmärke Nej
LPCB kvalitetsmärke Nej
ULC kvalitetsmärke Nej
UL kvalitetmärke Nej
VdS quality mark Nej
DVGW quality mark for gas Nej
DVGW quality mark for water Nej
Certified according to NF 545 Nej
KIWA certified Nej
Gastec QA mark Nej
KOMO certified Nej

tillbehör

artikelnummer beskrivning
6562919 VSH SudoPress O-ring EPDM LBP 66,7
6562952 VSH SudoPress O-ring FPM LBP 66,7
6204836 VSH SudoXPress Elförzinkat rör 66,7x1,5 (l=6m)
6208972 VSH SudoXPress Elförzinkad rör 66,7x1,5 liten bunt
6562921 VSH SudoPress O-ring EPDM LBP 76,1
6562963 VSH SudoPress O-ring FPM LBP 76,1
6204803 VSH SudoXPress Elförzinkat rör 76,1x2,0 (l=6m)
6203956 VSH SudoXPress Elförzinkad rör 76,1x2,0 (l=6m) liten bunt
6562930 VSH SudoPress O-ring EPDM LBP 88,9
6562974 VSH SudoPress O-ring FPM LBP 88,9
6203967 VSH SudoXPress Elförzinkad rör 88,9x2,0 (l=6m) liten bunt
6204814 VSH SudoXPress Elförzinkat rör 88,9x2,0 (l=6m)
6562941 VSH SudoPress O-ring EPDM LBP 108
6562985 VSH SudoPress O-ring FPM LBP 108
6204825 VSH SudoXPress Elförzinkat rör 108x2,0 (l=6m)
6203978 VSH SudoXPress Elförzinkad rör 108x2,0 (l=6m) liten bunt

beståndsdelar

artikelnummer beskrivning
6562919 VSH SudoPress O-ring EPDM LBP 66,7 2
6562921 VSH SudoPress O-ring EPDM LBP 76,1 2
6562930 VSH SudoPress O-ring EPDM LBP 88,9 2
6562941 VSH SudoPress O-ring EPDM LBP 108 2
6562952 VSH SudoPress O-ring FPM LBP 66,7 2
