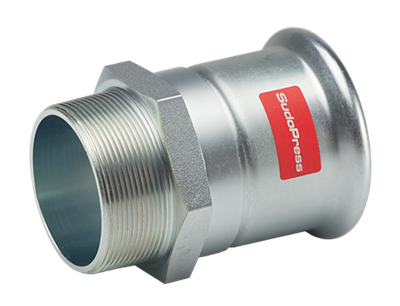

VSH SudoPress Elförzinkad övergångsmuff (muff x utv.gga)

VSH SudoPress Elförzinkad övergångsmuff (muff x utv.gga)

SP8243GVM

VSH SudoPress SP8243GVM är en övergångsmuff med utvändig gänga. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.

  • Leak Before Pressed function
  • har alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen

applikationer

värme kyla tryckluft solenergi vakuum

lösningar

bygginstallationer industri
RSK storlek vikt mått förpackning gtin
1546828 66,7xR2 1/2" 0,62 kg 90x98x98 mm påse (2 st) 08711985325027
1546829 76,1xR2 1/2" 0,69 kg 119x92x92 mm påse (2 st) 08711985324167
1546830 88,9xR3" 1,17 kg 132x110x110 mm påse (2 st) 08711985324174
RSK storlek d1 DN1 l1 z1 d2 DN2 l2 slw2
1546830 66,7xR2 1/2" 66,7 DN65 50 0 76,1 2 1/2" (DN65) 40 85
1546830 76,1xR2 1/2" 76,1 DN65 55 0 76,1 2 1/2" (DN65) 64 80
1546830 88,9xR3" 88,9 DN80 63 0 88,9 3" (DN80) 69 95
se ovan för diagrammet relaterat till dessa dimensioner
färg silver
material stål (St 34,2 (1,0034))
ytbehandlingar galvaniserad
tillverkare Aalberts integrated piping systems B.V. (VSH)
form rakt
anslutningstyp press (M), R-yttergänga gas konisk (BSPT)
tätning EPDM
produktgrupp fittings
ETIM klass EC003024 Montering med 2 anslutningar
intrastat kod 73079980
ursprungsland Nederländerna
varumärke VSH
serier SudoPress Elförzinkad
produkttyp SP8243GVM
UNSPS 40172502
scip fc8a7776-129f-4bcf-803a-cdca5d6c21c6
etikett värde
ETIM klass EC003024 Montering med 2 anslutningar
Anslutningsmaterial 1 Stål
Kvalitetanslutningsmateriall 1 St 34.2 (1.0034)
Gräns snittsanslutning 1 Galvaniskt/elektrolytiskt förzinkad
Anslutningsmaterial 2 Stål
Kvalitetanslutningsmateriall 2 St 34.2 (1.0034)
Gräns snittsanslutning 2 Galvaniskt/elektrolytiskt förzinkad
Form Rak
Modell one-piece
Förminskning Nej
Excentrisk Nej
Systembunden Ja
Anslutning 1 Pressmuff
Contour code connection 1 M
Anslutning 2 Utvändig gänga konisk för gas
Main colour fitting Grå
Fläns tryckklass PN 16
Material tätning EPDM
Med stötkam Ja
Dragfast Ja
Bygglängd på anslutning 1 0mm
Bygglängd på anslutning 1 (imperial) 0"
Max medeltemperatur (kontinuerlig) -35°C - 135°C
Max medeltemperatur (kontinuerlig) (imperial) -31°F - 275°F
Max arbetstryck vid 20°C 16bar
Max arbetstryck vid 20°C (imperial) 232,06psi
Med packningar Nej
Med huv Nej
With connection indicator Nej
Med avtappningsventil Nej
Med avluftare Nej
FM kvalitetsmärke Nej
LPCB kvalitetsmärke Nej
ULC kvalitetsmärke Nej
UL kvalitetmärke Nej
VdS quality mark Nej
DVGW quality mark for gas Nej
DVGW quality mark for water Nej
KIWA certified Nej
Gastec QA mark Nej
KOMO certified Nej

tillbehör

artikelnummer beskrivning
6562919 VSH SudoPress O-ring EPDM LBP 66,7
6204836 VSH SudoXPress Elförzinkat rör 66,7x1,5 (l=6m)
6208972 VSH SudoXPress Elförzinkad rör 66,7x1,5 liten bunt
6562921 VSH SudoPress O-ring EPDM LBP 76,1
6562963 VSH SudoPress O-ring FPM LBP 76,1
6204803 VSH SudoXPress Elförzinkat rör 76,1x2,0 (l=6m)
6203956 VSH SudoXPress Elförzinkad rör 76,1x2,0 (l=6m) liten bunt
6562930 VSH SudoPress O-ring EPDM LBP 88,9
6562974 VSH SudoPress O-ring FPM LBP 88,9
6203967 VSH SudoXPress Elförzinkad rör 88,9x2,0 (l=6m) liten bunt
6204814 VSH SudoXPress Elförzinkat rör 88,9x2,0 (l=6m)
6562952 VSH SudoPress O-ring FPM LBP 66,7

beståndsdelar

artikelnummer beskrivning
6562919 VSH SudoPress O-ring EPDM LBP 66,7 1
6562921 VSH SudoPress O-ring EPDM LBP 76,1 1
6562930 VSH SudoPress O-ring EPDM LBP 88,9 1
6562952 VSH SudoPress O-ring FPM LBP 66,7 1
