VSH SudoPress Elförzinkad reducerat T-rör (3xmuff)

VSH SudoPress Elförzinkad reducerat T-rör (3xmuff)

SP8130RVM

VSH SudoPress SP8130RVM är ett reducerat T-rör med 3 pressändar. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.

  • Leak Before Pressed function
  • har alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen

applikationer

värme kyla tryckluft solenergi vakuum

lösningar

bygginstallationer industri
RSK storlek vikt mått förpackning gtin
1543379 76,1x66,7x76,1 1,23 kg 252x147x95 mm påse (1 st) 08711985324983
1543380 88,9x66,7x88,9 1,42 kg 256x154x110 mm påse (1 st) 08711985324990
1543368 88,9x76,1x88,9 1,5 kg 260x164x110 mm påse (2 st) 08711985324341
1543381 108x76,1x108 2,15 kg 310x175x133 mm påse (2 st) 08711985324693
1543369 108x88,9x108 2,19 kg 310x184x133 mm påse (2 st) 08711985324358

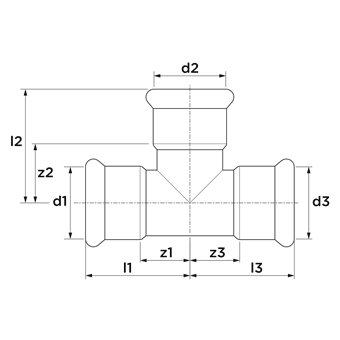

RSK storlek d1 DN1 l1 z1 d2 DN2 l2 z2 d3 DN3 l3 z3
1543369 76,1x66,7x76,1 76,1 DN65 126 71 66,7 DN65 105 55 76,1 DN65 126 71
1543369 88,9x66,7x88,9 88,9 DN80 128 65 66,7 DN65 112 62 88,9 DN80 128 65
1543369 88,9x76,1x88,9 88,9 DN80 130 67 76,1 DN65 117 62 88,9 DN80 130 67
1543369 108x76,1x108 108,0 DN100 155 78 76,1 DN65 128 73 108,0 DN100 155 78
1543369 108x88,9x108 108,0 DN100 155 78 76,1 DN65 137 82 108,0 DN100 155 78
se ovan för diagrammet relaterat till dessa dimensioner
färg silver
material stål (St 34,2 (1,0034))
ytbehandlingar galvaniserad
tillverkare Aalberts integrated piping systems B.V. (VSH)
form T-stycke, reducer (90º)
anslutningstyp press (M)
tätning EPDM
produktgrupp fittings
ETIM klass EC003025 Montering med 3 anslutningar
intrastat kod 73079980
ursprungsland Nederländerna
varumärke VSH
serier SudoPress Elförzinkad
produkttyp SP8130RVM
UNSPS 40174602
etikett värde
ETIM klass EC003025 Montering med 3 anslutningar
Anslutningsmaterial 1 Stål
Kvalitetanslutningsmateriall 1 St 34.2 (1.0034)
Gräns snittsanslutning 1 Galvaniskt/elektrolytiskt förzinkad
Anslutningsmaterial 2 Stål
Kvalitetanslutningsmateriall 2 St 34.2 (1.0034)
Gräns snittsanslutning 2 Galvaniskt/elektrolytiskt förzinkad
Anslutnings material Stål
Materailklassanslutning 3 St 34.2 (1.0034)
Gräns snittsanslutning 3 Galvaniskt/elektrolytiskt förzinkad
Modell T-stycke
Vinkel 90°
Förminskning Ja
Flera delar Nej
Systembunden Ja
Väggtjocklek, anslutning 1 2mm
Anslutning 1 Pressmuff
Contour code connection 1 M
Nominell innerdiameter på anslutni DN 65
Anslutning 2 Pressmuff
Contour code connection 2 M
Väggtjocklek, anslutning 3 2mm
Anslutning 3 Pressmuff
Contour code connection 3 M
Fläns tryckklass PN 16
Material tätning EPDM
Main colour fitting Grå
Dragfast Ja
Max medeltemperatur (kontinuerlig) -35°C - 135°C
Max medeltemperatur (kontinuerlig) (imperial) -31°F - 275°F
Max arbetstryck vid 20°C 16bar
Max arbetstryck vid 20°C (imperial) 232,06psi
Med packningar Nej
Med avtappningsventil Nej
Med avluftare Nej
Med stötkam Ja
Med huv Nej
Connection indicator Nej
FM kvalitetsmärke Nej
LPCB kvalitetsmärke Nej
ULC kvalitetsmärke Nej
UL kvalitetmärke Nej
VdS quality mark Nej
DVGW quality mark for gas Nej
DVGW quality mark for water Nej
KIWA certified Nej
Gastec QA mark Nej
KOMO certified Nej

tillbehör

artikelnummer beskrivning
6562919 VSH SudoPress O-ring EPDM LBP 66,7
6562921 VSH SudoPress O-ring EPDM LBP 76,1
6562952 VSH SudoPress O-ring FPM LBP 66,7
6562963 VSH SudoPress O-ring FPM LBP 76,1
6204836 VSH SudoXPress Elförzinkat rör 66,7x1,5 (l=6m)
6208972 VSH SudoXPress Elförzinkad rör 66,7x1,5 liten bunt
6204803 VSH SudoXPress Elförzinkat rör 76,1x2,0 (l=6m)
6203956 VSH SudoXPress Elförzinkad rör 76,1x2,0 (l=6m) liten bunt
6562930 VSH SudoPress O-ring EPDM LBP 88,9
6562974 VSH SudoPress O-ring FPM LBP 88,9
6203967 VSH SudoXPress Elförzinkad rör 88,9x2,0 (l=6m) liten bunt
6204814 VSH SudoXPress Elförzinkat rör 88,9x2,0 (l=6m)
6562941 VSH SudoPress O-ring EPDM LBP 108
6562985 VSH SudoPress O-ring FPM LBP 108
6204825 VSH SudoXPress Elförzinkat rör 108x2,0 (l=6m)
6203978 VSH SudoXPress Elförzinkad rör 108x2,0 (l=6m) liten bunt

beståndsdelar

artikelnummer beskrivning
6562919 VSH SudoPress O-ring EPDM LBP 66,7 1
6562921 VSH SudoPress O-ring EPDM LBP 76,1 2
6562930 VSH SudoPress O-ring EPDM LBP 88,9 2
6562941 VSH SudoPress O-ring EPDM LBP 108 2
6562952 VSH SudoPress O-ring FPM LBP 66,7 1
