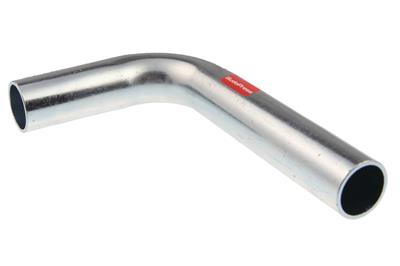

VSH SudoPress Elförzinkad passböj 90° slätändar (2 x Ø)

artikelgrupp: SP8090LV

VSH SudoPress SP8090LV är en 90° böj med 2 slätändar. Genom att använda VSH SudoPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH SudoPress tillhandahåller ett rörsystem som kan användas i de mest olika situationerna.

  • har alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

värme

värme

kyla

kyla

tryckluft

tryckluft

solenergi

solenergi

vakuum

vakuum

segment

industri

industri

infra

infra

godkännanden

TSU

TSU

RISE

RISE

SPF

SPF

QB (CSTBat)

QB (CSTBat)

ATG

ATG

  • sortiment
  • mått
  • specifikationer
  • nedladdningar
  • ETIM
  • koldioxidavtryck
  • relaterat

RSK

storlek

mått

vikt

förpackning

gtin

storlek

Ø12

mått

78x128x12 mm

vikt

0,08 kg

förpackning

påse (10 st)

gtin

08711985299533

storlek

Ø15

mått

79x129x15 mm

vikt

0,1 kg

förpackning

påse (10 st)

gtin

03430651368438

storlek

Ø18

mått

81x131x18 mm

vikt

0,12 kg

förpackning

påse (10 st)

gtin

03430651368445

storlek

Ø22

mått

85x133x22 mm

vikt

0,14 kg

förpackning

påse (10 st)

gtin

03430651368452

storlek

Ø28

mått

98x136x28 mm

vikt

0,18 kg

förpackning

påse (5 st)

gtin

03430651368469

storlek

Ø35

mått

139x219x35 mm

vikt

0,4 kg

förpackning

påse (1 st)

gtin

03430650368477

storlek

Ø42

mått

173x273x42 mm

vikt

0,61 kg

förpackning

påse (1 st)

gtin

03430650368484

storlek

Ø54

mått

229x329x54 mm

vikt

0,96 kg

förpackning

påse (1 st)

gtin

03430650368491

RSK

storlek

d1

DN1

l1

d2

DN2

l2

radie

vinkel

storlek

Ø12

d1

12,0

DN1

DN10

l1

72

d2

12,0

DN2

DN10

l2

122

radie

15

vinkel

90

storlek

Ø15

d1

15,0

DN1

DN12

l1

72

d2

15,0

DN2

DN12

l2

122

radie

18

vinkel

90

storlek

Ø18

d1

18,0

DN1

DN15

l1

72

d2

18,0

DN2

DN15

l2

122

radie

22

vinkel

90

storlek

Ø22

d1

22,0

DN1

DN20

l1

74

d2

22,0

DN2

DN20

l2

122

radie

27

vinkel

90

storlek

Ø28

d1

28,0

DN1

DN25

l1

84

d2

28,0

DN2

DN25

l2

122

radie

34

vinkel

90

storlek

Ø35

d1

35,0

DN1

DN32

l1

122

d2

35,0

DN2

DN32

l2

202

radie

42

vinkel

90

storlek

Ø42

d1

42,0

DN1

DN40

l1

152

d2

42,0

DN2

DN40

l2

252

radie

51

vinkel

90

storlek

Ø54

d1

54,0

DN1

DN50

l1

202

d2

54,0

DN2

DN50

l2

302

radie

65

vinkel

90
