group: SM500E_VSH

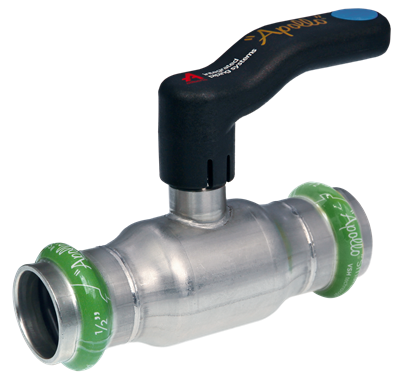

VSH SmartPress är ett innovativt presskopplingssystem designat för installationer av 1/2"-2" IPS ASTM A312 schema 5/10s rostfritt stålrör (godkänt för användning med både AISI typ 304/304L och 316/316L rostfritt). VSH SmartPress produktsortiment består av v-profil (typ ASP) presskopplingar och ventiler tillverkade av AISI 316L rostfritt stål som är försedda med patenterade tätningar för en garanterad säker, läckagetät och varaktig anslutning. VSH SmartPress-systemet erbjuder installatören en komplett lösning för alla kommersiella och industriella applikationer som kräver HNBR-, EPDM- eller FPM-tätningar.
dricksvatten
värme
kyla
tryckluft
bygginstallationer
industri
NSF/ANSI/CAN 372
NSF/ANSI/CAN 61
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 123460286 | 1/2" | 0,3 kg | 132x34x88 | påse (1 st) | 08711985530872 |
| 123460287 | 3/4" | 0,41 kg | 138x40x94 | påse (1 st) | 08711985530889 |
| 123460288 | 1" | 0,77 kg | 169x49x113 | påse (1 st) | 08711985530896 |
| 123460289 | 1 1/2" | 1,71 kg | 261x70x134 | påse (1 st) | 08711985530902 |
| 123460290 | 2" | 2,65 kg | 286x89x152 | påse (1 st) | 08711985530919 |
| artikelnummer | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | D1 |
|---|---|---|---|---|---|---|---|---|---|---|
| 123460286 | 1/2" | 21,3 | 1/2" (DN15) | 57 | 31 | 21,3 | 1/2" (DN15) | 57 | 31 | 33 |
| 123460287 | 3/4" | 26,9 | 3/4" (DN20) | 64 | 37 | 26,9 | 3/4" (DN20) | 64 | 37 | 38 |
| 123460288 | 1" | 33,7 | 1" (DN25) | 75 | 45 | 33,7 | 1" (DN25) | 75 | 45 | 48 |
| 123460289 | 1 1/2" | 48,3 | 1 1/2" (DN40) | 103 | 69 | 48,3 | 1 1/2" (DN40) | 103 | 69 | 65 |
| 123460290 | 2" | 60,3 | 2" (DN50) | 119 | 79 | 60,3 | 2" (DN50) | 119 | 79 | 80 |
| färg | silver |
|---|---|
| material | rostfritt stål (Rostfritt stål 316L (1.4404)) |
| ytbehandlingar | ingen |
| tillverkare | BROEN |
| form | rakt (0º) |
| anslutningstyp | press (V) |
| tätning | EPDM |
| produktgrupp | ventiler (kulventil) |
|---|---|
| ETIM klass | EC011343 Kulventil |
| intrastat kod | 84818081 |
| varumärke | VSH |
| serier | SmartPress |
| produkttyp | SM500E |
| UNSPS | 40141607 |
| etikett | värde |
|---|---|
| ETIM klass | EC011343 Kulventil |
| Hus ytskydd | Ingen |
| Anslutning 1 | Pressmuff |
| Med kopplingsanslutning 1 | Nej |
| Contour code connection 1 | V |
| Anslutning 2 | Pressmuff |
| Med kopplingsanslutning 2 | Nej |
| Contour code connection 2 | V |
| Tätning | EPDM |
| Med avtappningsventil | Nej |
| Avtappningsmöjlighet | Nej |
| Med backventil | Nej |
| Med filter | Nej |
| Med termometer | Nej |
| Modell | Rak |
| With insulation shell | Nej |
| FM kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| ULC kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| Max medeltemperatur (kontinuerlig) | -35°C - 135°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -31°F - 275°F |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Huskonstruktion | one-piece |
| Ventilvinkel | 0° |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| KIWA certified | Nej |
