VSH Super förminskning

artikelgrupp: S1268

VSH Super S1268 är en förminskning. VSH Super erbjuder ett stort sortiment av kopplingar för alla applikationer, utformat för optimal installationskomfort. Enkel installation och hög kvalitet är de högsta prioriteringarna i VSH Super -produktsortimentet.

  • flera rörmaterial som passar samma koppling(koppar, rostfritt & elförzinkade rör)
  • en koppling för vatten- och gasapplikationer
  • enkel installation med standardverktyg
  • snabbanslutningsteknik som möjliggör återmontering
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

dricksvatten

dricksvatten

naturgas

naturgas

värme

värme

tryckluft

tryckluft

solenergi

solenergi

väte (H2)

väte (H2)

segment

bostäder

bostäder

infra

infra

industri

industri

godkännanden

GASTEC

GASTEC

Gastec-H2-ready

Gastec-H2-ready

KIWA

KIWA

VA (ETA)

VA (ETA)

RSK

storlek

mått

vikt

förpackning

gtin

storlek

10x8 DZR

mått

16x13x13 mm

vikt

0,01 kg

förpackning

påse (10 st)

gtin

08711985062618

storlek

12x8 DZR

mått

18x15x15 mm

vikt

0,01 kg

förpackning

påse (10 st)

gtin

08711985062632

storlek

12x10

mått

18x15x15 mm

vikt

0,01 kg

förpackning

påse (10 st)

gtin

08711985333329

storlek

12x10 DZR

mått

18x15x15 mm

vikt

0,01 kg

förpackning

påse (10 st)

gtin

08711985062656

storlek

15x8 DZR

mått

21x18x18 mm

vikt

0,02 kg

förpackning

påse (10 st)

gtin

08711985062670

storlek

15x10

mått

21x18x18 mm

vikt

0,02 kg

förpackning

påse (10 st)

gtin

08711985333336

storlek

15x10 DZR

mått

21x18x18 mm

vikt

0,02 kg

förpackning

påse (10 st)

gtin

08711985062694

storlek

15x12

mått

21x18x18 mm

vikt

0,01 kg

förpackning

påse (10 st)

gtin

08711985333343

storlek

15x12 DZR

mått

21x18x18 mm

vikt

0,01 kg

förpackning

påse (10 st)

gtin

08711985062748

storlek

15x13 DZR

mått

21x18x18 mm

vikt

0,01 kg

förpackning

påse (10 st)

gtin

08711985062779

storlek

18x10 DZR

mått

19x24x24 mm

vikt

0,03 kg

förpackning

påse (10 st)

gtin

08711985062793

storlek

18x12 DZR

mått

22x21x21 mm

vikt

0,02 kg

förpackning

påse (10 st)

gtin

08711985062816

storlek

18x15 DZR

mått

22x21x21 mm

vikt

0,02 kg

förpackning

påse (10 st)

gtin

08711985062830

storlek

18x16 DZR

mått

22x21x21 mm

vikt

0,01 kg

förpackning

påse (10 st)

gtin

08711985062854

storlek

22x12

mått

23x25x25 mm

vikt

0,04 kg

förpackning

påse (10 st)

gtin

08711985333350

storlek

22x12 DZR

mått

23x25x25 mm

vikt

0,04 kg

förpackning

påse (10 st)

gtin

08711985062878

storlek

22x15

mått

23x25x25 mm

vikt

0,03 kg

förpackning

påse (10 st)

gtin

08711985333367

storlek

22x15 DZR

mått

23x25x25 mm

vikt

0,03 kg

förpackning

påse (10 st)

gtin

08711985062892

storlek

22x18 DZR

mått

23x25x25 mm

vikt

0,03 kg

förpackning

påse (10 st)

gtin

08711985062915

storlek

22x20 DZR

mått

24x19x19 mm

vikt

0,01 kg

förpackning

påse (10 st)

gtin

08711985062939

storlek

28x15

mått

24x31x31 mm

vikt

0,07 kg

förpackning

påse (5 st)

gtin

08711985333374

storlek

28x15 DZR

mått

24x31x31 mm

vikt

0,06 kg

förpackning

påse (5 st)

gtin

08711985063080

storlek

28x22

mått

24x31x31 mm

vikt

0,04 kg

förpackning

påse (5 st)

gtin

08711985333381

storlek

28x22 DZR

mått

24x31x31 mm

vikt

0,04 kg

förpackning

påse (5 st)

gtin

08711985063103

storlek

35x22

mått

29x38x38 mm

vikt

0,1 kg

förpackning

påse (1 st)

gtin

08711985333398

storlek

35x22 DZR

mått

29x38x38 mm

vikt

0,1 kg

förpackning

påse (1 st)

gtin

08711985110418

storlek

35x28

mått

30x38x38 mm

vikt

0,07 kg

förpackning

påse (1 st)

gtin

08711985333404

storlek

35x28 DZR

mått

30x38x38 mm

vikt

0,08 kg

förpackning

påse (1 st)

gtin

08711985063127

storlek

42x22

mått

35x45x45 mm

vikt

0,23 kg

förpackning

påse (1 st)

gtin

08711985333411

storlek

42x22 DZR

mått

35x45x45 mm

vikt

0,23 kg

förpackning

påse (1 st)

gtin

08711985063141

storlek

42x28

mått

35x45x45 mm

vikt

0,21 kg

förpackning

påse (1 st)

gtin

08711985333428

storlek

42x28 DZR

mått

35x45x45 mm

vikt

0,21 kg

förpackning

påse (1 st)

gtin

08711985063165

storlek

42x35

mått

35x45x45 mm

vikt

0,13 kg

förpackning

påse (1 st)

gtin

08711985333435

storlek

42x35 DZR

mått

35x45x45 mm

vikt

0,13 kg

förpackning

påse (1 st)

gtin

08711985063189

storlek

42x36 DZR

mått

35x45x45 mm

vikt

0,12 kg

förpackning

påse (1 st)

gtin

08711985063202

storlek

54x35

mått

38x58x58 mm

vikt

0,38 kg

förpackning

påse (1 st)

gtin

08711985333442

storlek

54x35 DZR

mått

38x58x58 mm

vikt

0,38 kg

förpackning

påse (1 st)

gtin

08711985063264

storlek

54x42

mått

38x58x58 mm

vikt

0,28 kg

förpackning

påse (1 st)

gtin

08711985333459

storlek

54x42 DZR

mått

38x58x58 mm

vikt

0,28 kg

förpackning

påse (1 st)

gtin

08711985063288

RSK

size

d1

DN1

d2

DN2

size

10x8 DZR

d1

10,0

DN1

DN8

d2

8,0

DN2

DN6

size

12x8 DZR

d1

12,0

DN1

DN10

d2

8,0

DN2

DN6

size

12x10

d1

12,0

DN1

DN10

d2

10,0

DN2

DN8

size

12x10 DZR

d1

12,0

DN1

DN10

d2

10,0

DN2

DN8

size

15x8 DZR

d1

15,0

DN1

DN12

d2

8,0

DN2

DN6

size

15x10

d1

15,0

DN1

DN12

d2

10,0

DN2

DN8

size

15x10 DZR

d1

15,0

DN1

DN12

d2

10,0

DN2

DN8

size

15x12

d1

15,0

DN1

DN12

d2

12,0

DN2

DN10

size

15x12 DZR

d1

15,0

DN1

DN12

d2

12,0

DN2

DN10

size

15x13 DZR

d1

15,0

DN1

DN12

d2

13,0

DN2

DN10

size

18x10 DZR

d1

18,0

DN1

DN15

d2

10,0

DN2

DN8

size

18x12 DZR

d1

18,0

DN1

DN15

d2

12,0

DN2

DN10

size

18x15 DZR

d1

18,0

DN1

DN15

d2

15,0

DN2

DN12

size

18x16 DZR

d1

18,0

DN1

DN15

d2

16,0

DN2

DN12

size

22x12

d1

22,0

DN1

DN20

d2

12,0

DN2

DN10

size

22x12 DZR

d1

22,0

DN1

DN20

d2

12,0

DN2

DN10

size

22x15

d1

22,0

DN1

DN20

d2

15,0

DN2

DN12

size

22x15 DZR

d1

22,0

DN1

DN20

d2

15,0

DN2

DN12

size

22x18 DZR

d1

22,0

DN1

DN20

d2

18,0

DN2

DN15

size

22x20 DZR

d1

22,0

DN1

DN20

d2

20,0

DN2

DN15

size

28x15

d1

28,0

DN1

DN25

d2

15,0

DN2

DN12

size

28x15 DZR

d1

28,0

DN1

DN25

d2

15,0

DN2

DN12

size

28x22

d1

28,0

DN1

DN25

d2

22,0

DN2

DN20

size

28x22 DZR

d1

28,0

DN1

DN25

d2

22,0

DN2

DN20

size

35x22

d1

35,0

DN1

DN32

d2

22,0

DN2

DN20

size

35x22 DZR

d1

35,0

DN1

DN32

d2

22,0

DN2

DN20

size

35x28

d1

35,0

DN1

DN32

d2

28,0

DN2

DN25

size

35x28 DZR

d1

35,0

DN1

DN32

d2

28,0

DN2

DN25

size

42x22

d1

42,0

DN1

DN40

d2

22,0

DN2

DN20

size

42x22 DZR

d1

42,0

DN1

DN40

d2

22,0

DN2

DN20

size

42x28

d1

42,0

DN1

DN40

d2

28,0

DN2

DN25

size

42x28 DZR

d1

42,0

DN1

DN40

d2

28,0

DN2

DN25

size

42x35

d1

42,0

DN1

DN40

d2

35,0

DN2

DN32

size

42x35 DZR

d1

42,0

DN1

DN40

d2

35,0

DN2

DN32

size

42x36 DZR

d1

42,0

DN1

DN40

d2

36,0

DN2

DN32

size

54x35

d1

54,0

DN1

DN50

d2

35,0

DN2

DN32

size

54x35 DZR

d1

54,0

DN1

DN50

d2

35,0

DN2

DN32

size

54x42

d1

54,0

DN1

DN50

d2

42,0

DN2

DN40

size

54x42 DZR

d1

54,0

DN1

DN50

d2

42,0

DN2

DN40

technical drawing for product

egenskaper

färg

mässing

material

mässing (CW602N (DZR), CW617N)

ytbehandlingar

ingen

form

rakt, reducer

anslutningstyp

kompression

tätning

Mässing

allmänt

produktgrupp

fittings

ETIM klass

EC010170 Förminskningsset/Förminskningssats för klämringskoppling

intrastat kod

74122000

ursprungsland

Nederländerna

varumärke

VSH

serier

Super

produkttyp

S1268

scip

1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d

teknisk information

max arbetstryck vätska (bar)

10 bar

min medel temperatur

-35 °C

max medel temperatur

200 °C

topp medeltemperatur

250 °C

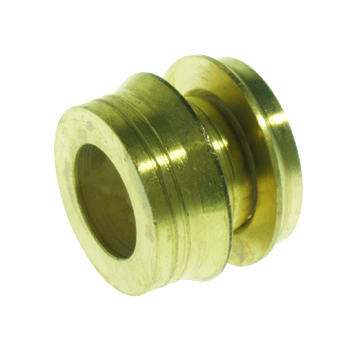

image for S1268

bild | png

S1268

monteringsanvisning | pdf

VSH_Super_Knel_instructie_NL

image for Diagram

diagram | png

Diagram

certifikat | pdf

EPD VSH Super Brass

länk till arket | pdf

MSDS_VSH_Super

certifikat | pdf

Reach declaration

certifikat | pdf

VSH Super Gas GASTEC QA 10-54mm

monteringsanvisning | pdf

VSH Super Gas instructions

certifikat | pdf

VSH Super Gastec H2

certifikat | pdf

VSH Super KIWA Water 10-54 mm

certifikat | pdf

VSH Super Knel water 15-54 mm ETA

certifikat | pdf

VSH Super PEX ETA 10-22 mm water

etikett

Material

värde

Mässing

RSK

koldioxidavtryck (A1-A3) cradle-to-gate

koldioxidavtryck (A-C) inbäddad koldioxid

koldioxidavtryck (A-D) cradle-to-cradle

datakälla

koldioxidavtryck (A1-A3) cradle-to-gate

0,03kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,02kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,02kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,07kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,05kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,05kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,04kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,03kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,03kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,04kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,03kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,03kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,11kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,08kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,08kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,11kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,08kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,08kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,11kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,08kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,08kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,08kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,06kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,06kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,08kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,06kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,06kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,06kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,05kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,04kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,17kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,13kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,12kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,15kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,11kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,1kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,11kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,08kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,07kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,08kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,06kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,06kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,24kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,18kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,16kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,24kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,18kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,16kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,21kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,16kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,14kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,21kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,16kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,14kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,17kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,13kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,12kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,08kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,06kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,06kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,41kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,31kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,28kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,41kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,3kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,27kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,27kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,2kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,18kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,27kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,2kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,18kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,64kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,47kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,43kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,64kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,47kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,43kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,46kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,34kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,31kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,48kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,36kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,33kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,44kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,07kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,97kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,44kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,07kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,97kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,36kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,01kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,92kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,36kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,01kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,92kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,85kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,63kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,57kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,85kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,63kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,57kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

0,76kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

0,57kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

0,51kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

2,4kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,78kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,62kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

2,4kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,78kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,62kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,79kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,33kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,21kgCO2e

datakälla

EPD

koldioxidavtryck (A1-A3) cradle-to-gate

1,79kgCO2e

koldioxidavtryck (A-C) inbäddad koldioxid

1,33kgCO2e

koldioxidavtryck (A-D) cradle-to-cradle

1,21kgCO2e

datakälla

EPD

got any questions?

feel free to contact us

produkt vald valda produkter

You can compare up to 2 products

du kan jämföra upp till 4 produkter

[saving downloads] requires an account

my IPS kräver ett konto

send by email

frivillig
frivillig
frivillig

NYTT: myIPS med digitala pärmar

Gör dina projekt enklare än någonsin med vårt nya verktyg för att skapa digitala pärmar! Sammanställ detaljerade produktblad och ladda ner dem enkelt
