artikelgrupp: S1259

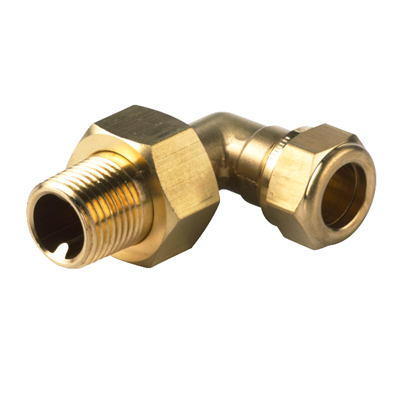

VSH Super S1259 är en 90° radiatorkoppling med en klämringsände och en utvändig gänga. VSH Super erbjuder ett stort sortiment av kopplingar för alla applikationer, utformat för optimal installationskomfort. Enkel installation och hög kvalitet är de högsta prioriteringarna i VSH Super -produktsortimentet.
värme
bostäder
industri
infra
no approvals available
se-rsk-number
storlek
mått
vikt
förpackning
gtin
se-rsk-number
storlek
15xR1/2"
mått
54x67x35 mm
vikt
0,16 kg
förpackning
påse (25 st)
gtin
08711985019971

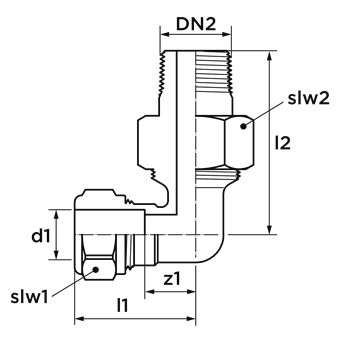

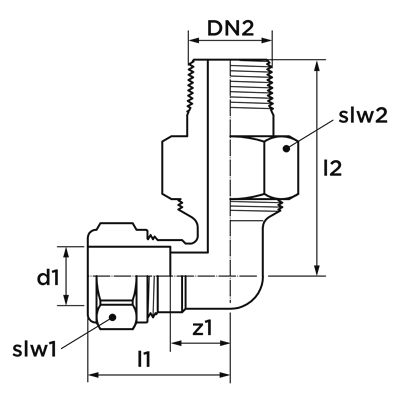

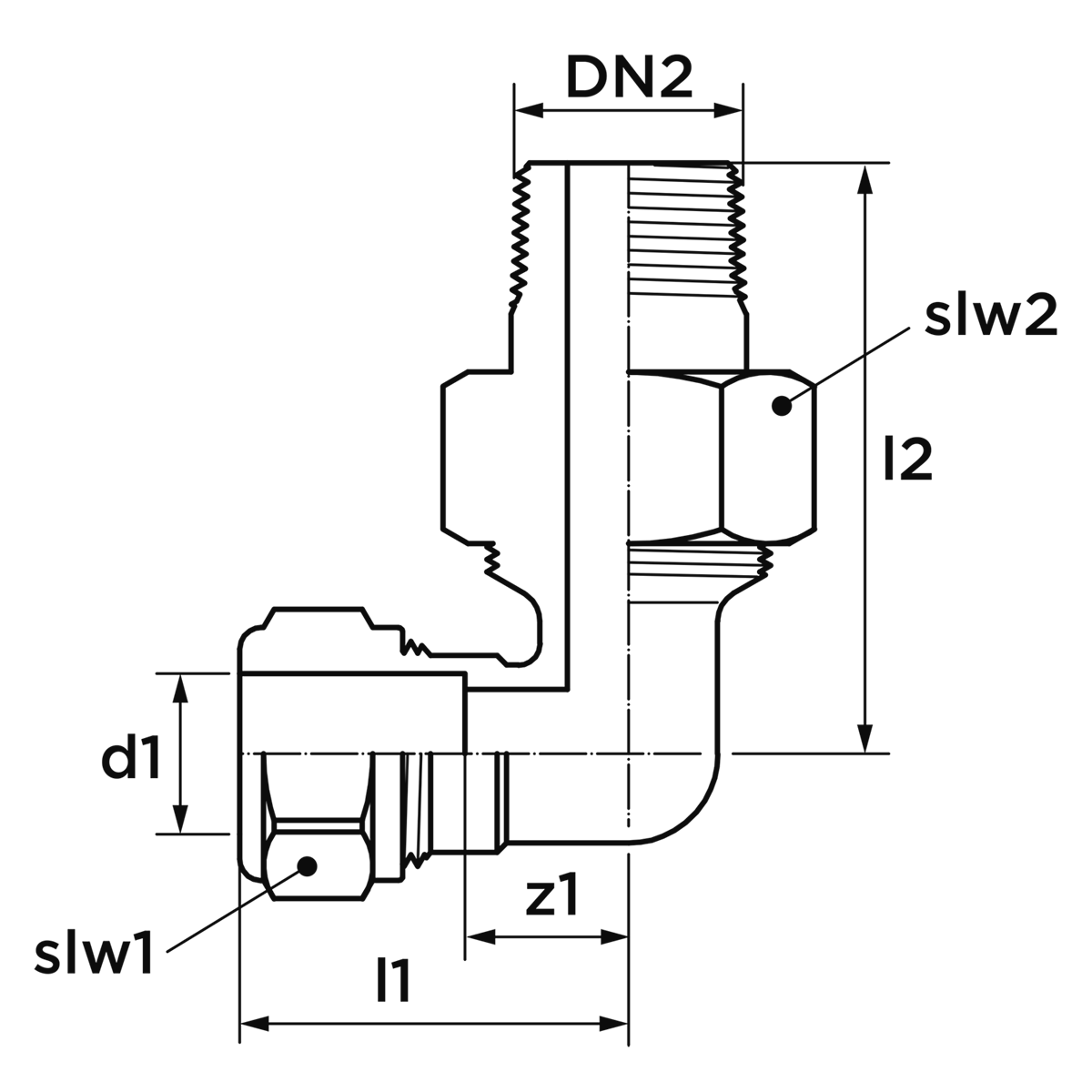

se-rsk-number
storlek
d1
DN1
l1
z1
slw1
d2
DN2
l2
slw2
se-rsk-number
storlek
15xR1/2"
d1
15,0
DN1
DN12
l1
36
z1
14
slw1
24
d2
21,3
DN2
1/2" (DN15)
l2
53
slw2
30
artikel beskrivning
VSH Super radiatorkoppling 90° (klämring x utv gga)
tillverkare
Aalberts integrated piping systems B.V. (VSH)
storlek
15xR1/2"
vikt
0,16 kg
mått
54x67x35 mm
färg
mässing
material
mässing (CW617N)
ytbehandlingar
ingen
form
Vinkelrätt inverterad, 90º
anslutningstyp
kompression, R-yttergänga gas konisk (BSPT)
tryckgradering (PN)
PN 10
tätning
Mässing
max arbetstryck vätska (bar)
10 bar
min medel temperatur
-35 °C
max medel temperatur
200 °C
topp medeltemperatur
250 °C
produktgrupp
fittingen (unionskopplingar)
ETIM klass
EC003024 Montering med 2 anslutningarintrastat kod
74122000
ursprungsland
Nederländerna
varumärke
VSH
serier
Super
produkttyp
S1259
scip
1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d
etikett
värde
etikett
etim-class
etikett
Anslutningsmaterial 1
värde
Mässing
etikett
Kvalitetanslutningsmateriall 1
värde
CuZn40Pb2 (CW617N)
etikett
Gräns snittsanslutning 1
värde
Obehandlad
etikett
Anslutning för ytbehandling 1.
värde
Obehandlad
etikett
Anslutningsmaterial 2
värde
Mässing
etikett
Kvalitetanslutningsmateriall 2
värde
CuZn40Pb2 (CW617N)
etikett
Gräns snittsanslutning 2
värde
Obehandlad
etikett
Anslutning för ytbehandling 2.
värde
Obehandlad
etikett
Form
värde
Böj
etikett
Modell
värde
2-part
etikett
Böjningsvinkel
värde
90°
etikett
Förminskning
värde
Nej
etikett
Excentrisk
värde
Nej
etikett
Systembunden
värde
Ja
etikett
Nominell innerdiameter, anslutning
värde
DN 12
etikett
Utvändig rördiameter anslutning 1
värde
15mm
etikett
Utvändig rördiameter anslutning 1 (imperial)
värde
0,59"
etikett
Anslutning 1
värde
Kompressionsring
etikett
Nominell innerdiameter på anslutni
värde
½" (15)
etikett
Utvändig rördiameter anslutning 2
värde
21,3mm
etikett
Utvändig rördiameter anslutning 2 (imperial)
värde
0,84"
etikett
Anslutning 2
värde
Utvändig gänga konisk för gas
etikett
Main colour fitting
värde
Mässing
etikett
Flange compression class (PN)
värde
PN 10
etikett
Material tätning
värde
Mässing
etikett
Med stötkam
värde
Ja
etikett
Dragfast
värde
Ja
etikett
Längd
värde
54mm
etikett
Längd (imperial)
värde
2,13"
etikett
Anslutningslängd 1
värde
36mm
etikett
Anslutningslängd 1 (imperial)
värde
1,42"
etikett
Bygglängd på anslutning 1
värde
14mm
etikett
Bygglängd på anslutning 1 (imperial)
värde
0,55"
etikett
Anslutningslängd 2
värde
53mm
etikett
Anslutningslängd 2 (imperial)
värde
2,09"
etikett
Nyckelvidd spännlås
värde
24mm
etikett
Nyckelvidd spännlås (imperial)
värde
0,94"
etikett
Max medeltemperatur (kontinuerlig)
värde
-35°C - 200°C
etikett
Max medeltemperatur (kontinuerlig) (imperial)
värde
-31°F - 392°F
etikett
Max arbetstryck vid 20°C
värde
10bar
etikett
Max arbetstryck vid 20°C (imperial)
värde
145,04psi
etikett
Med packningar
värde
Ja
etikett
Med huv
värde
Nej
etikett
With connection indicator
värde
Nej
etikett
Med avtappningsventil
värde
Nej
etikett
Med avluftare
värde
Nej
etikett
FM kvalitetsmärke
värde
Nej
etikett
LPCB kvalitetsmärke
värde
Nej
etikett
ULC kvalitetsmärke
värde
Nej
etikett
UL kvalitetmärke
värde
Nej
etikett
VdS quality mark
värde
Nej
etikett
DVGW quality mark for gas
värde
Nej
etikett
DVGW quality mark for water
värde
Nej
etikett
Certified according to NF 545
värde
Nej
etikett
KIWA certified
värde
Nej
etikett
Gastec QA mark
värde
Nej
etikett
KOMO certified
värde
Nej
etikett
Gastec QA - AR 214 (H2)
värde
Nej
