group: S1257

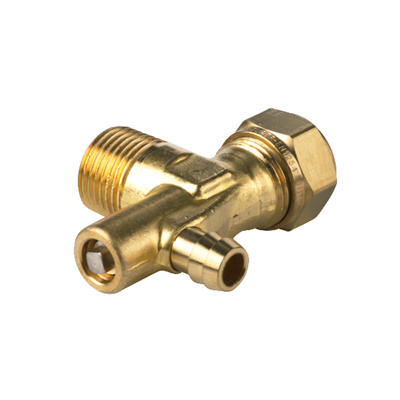

VSH Super S1257 är en 90° vinkelövergång med avtappning, med en klämring och en utvändig gänga. VSH Super erbjuder ett stort sortiment av kopplingar för alla applikationer, utformat för optimal installationskomfort. Enkel installation och hög kvalitet är de högsta prioriteringarna i VSH Super -produktsortimentet.
dricksvatten
värme
bygginstallationer
industri
no approvals available
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1965467 | 15xR1/2" | 0,14 kg | 67x28x54 mm | påse (25 st) | 08711985019933 |

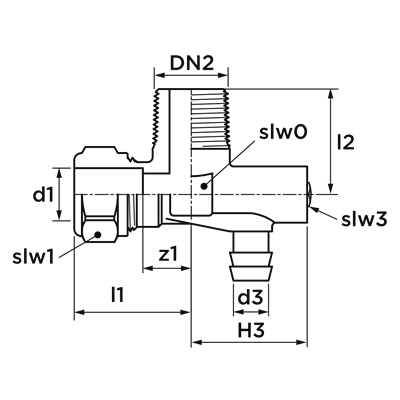

| RSK | storlek | d1 | DN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | slw0 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1965467 | 15xR1/2" | 15,0 | DN12 | 33 | 11 | 24 | 21,3 | 1/2" (DN15) | 30 | 19 |
| färg | mässing |
|---|---|
| material | mässing (CW617N) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | Elbow (90º) |
| anslutningstyp | kompression, R-yttergänga gas konisk (BSPT) |
| tätning | Messing |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 74122000 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | Super |
| produkttyp | S1257 |
| scip | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Mässing |
| Kvalitetanslutningsmateriall 1 | CuZn40Pb2 (CW617N) |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Mässing |
| Kvalitetanslutningsmateriall 2 | CuZn40Pb2 (CW617N) |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Böj |
| Modell | one-piece |
| Böjningsvinkel | 90° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Nominell innerdiameter, anslutning | DN 12 |
| Utvändig rördiameter anslutning 1 | 15mm |
| Utvändig rördiameter anslutning 1 (imperial) | 0,59" |
| Anslutning 1 | Kompressionsring |
| Nominell innerdiameter på anslutni | ½" (15) |
| Utvändig rördiameter anslutning 2 | 21,3mm |
| Utvändig rördiameter anslutning 2 (imperial) | 0,84" |
| Anslutning 2 | Utvändig gänga konisk för gas |
| Main colour fitting | Mässing |
| Material tätning | Mässing |
| Med stötkam | Ja |
| Dragfast | Ja |
| Längd | 67mm |
| Anslutningslängd 1 | 33mm |
| Anslutningslängd 1 (imperial) | 1,3" |
| Bygglängd på anslutning 1 | 11mm |
| Bygglängd på anslutning 1 (imperial) | 0,43" |
| Anslutningslängd 2 | 30mm |
| Anslutningslängd 2 (imperial) | 1,18" |
| Nyckelvidd | 19mm |
| Nyckelvidd (imperial) | 0,75" |
| Nyckelvidd spännlås | 24mm |
| Nyckelvidd spännlås (imperial) | 0,94" |
| Max medeltemperatur (kontinuerlig) | -35°C - 200°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -31°F - 392°F |
| Max arbetstryck vid 20°C | 10bar |
| Max arbetstryck vid 20°C (imperial) | 145,04psi |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Nej |
| Med avtappningsventil | Ja |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
