VSH Super vinkelövergång 90° (klämring x Ø)

artikelgrupp: S1218

VSH Super S1218 är en 90° vinkelövergång med en klämringsände och en utvändig gänga. VSH Super erbjuder ett stort sortiment av kopplingar för alla applikationer, utformat för optimal installationskomfort. Enkel installation och hög kvalitet är de högsta prioriteringarna i VSH Super -produktsortimentet.

  • flera rörmaterial som passar samma koppling(koppar, rostfritt & elförzinkade rör)
  • en koppling för vatten- och gasapplikationer
  • enkel installation med standardverktyg
  • snabbanslutningsteknik som möjliggör återmontering


if the download did not start automatically, click here

PDF generation failed, please try again later


tillämpningar

dricksvatten

dricksvatten

värme

värme

tryckluft

tryckluft

solenergi

solenergi

segment

bostäder

bostäder

infra

infra

industri

industri

godkännanden

no approvals available

artikel

size

d1

DN1

l1

z1

slw1

d2

DN2

l2

artikel

0312070

size

15

d1

15,0

DN1

DN12

l1

40

z1

18

slw1

24

d2

15,0

DN2

DN12

l2

45

artikel

0862091

size

22

d1

22,0

DN1

DN20

l1

37

z1

13

slw1

32

d2

22,0

DN2

DN20

l2

41

technical drawing for product

egenskaper

färg

mässing

material

mässing (CW617N)

ytbehandlingar

ingen

tillverkare

Aalberts integrated piping systems B.V. (VSH)

form

Elbow (90º)

anslutningstyp

kompression, rörända

tätning

Messing

allmänt

produktgrupp

fittings

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

74122000

ursprungsland

Nederländerna

varumärke

VSH

serier

Super

produkttyp

S1218

scip

1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d

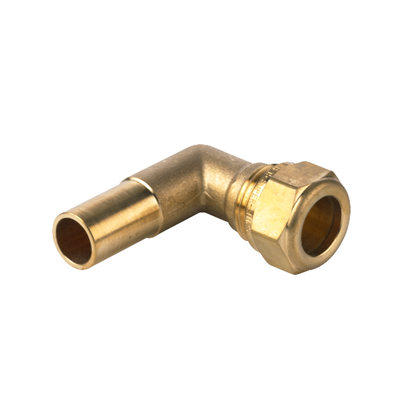

image for S1218

S1218


image for Diagram

Diagram

diagram

EPD VSH Super Brass

Environmental Product Declaration

MSDS_VSH_Super

länk till arket

VSH Super DVGW Water

certifikat

VSH Super Knel water 15-54 mm ETA

certifikat

VSH Super PEX ETA 10-22 mm water

certifikat

VSH_Super_Knel_instructie_NL

monteringsanvisning

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Mässing

etikett

Kvalitetanslutningsmateriall 1

värde

CuZn40Pb2 (CW617N)

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Anslutningsmaterial 2

värde

Mässing

etikett

Kvalitetanslutningsmateriall 2

värde

CuZn40Pb2 (CW617N)

etikett

Gräns snittsanslutning 2

värde

Obehandlad

etikett

Anslutning för ytbehandling 2.

värde

Obehandlad

etikett

Form

värde

Böj

etikett

Modell

värde

one-piece

etikett

Böjningsvinkel

värde

90°

etikett

Förminskning

värde

Nej

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Kompressionsring

etikett

Anslutning 2

värde

Lödände

etikett

Main colour fitting

värde

Mässing

etikett

Flange compression class (PN)

värde

PN 10

etikett

Material tätning

värde

Mässing

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Max medeltemperatur (kontinuerlig)

värde

-35°C - 200°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-31°F - 392°F

etikett

Max arbetstryck vid 20°C

värde

10bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

145,04psi

etikett

Med packningar

värde

Nej

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Nej

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej
