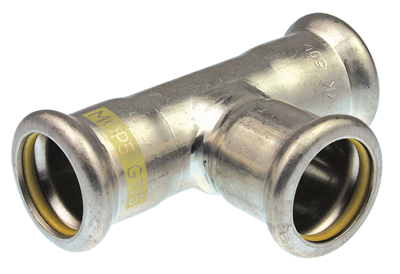

VSH XPress Rostfritt Gas T-rör (3 x muff)

VSH XPress Rostfritt Gas T-rör (3 x muff)

R2714G

VSH XPress R2714G är ett rostfritt T-rör, för gasinstallationer. Idealisk för applikationer där höga halter av vätesulfid gör koppar till ett olämpligt materialval. Den gula O-ringen och märkningen på kopplingen garanterar en tydlig indentifiering av systemet.

  • säkrare installation då inget hett arbete krävs
  • med invändigt stopp (stoppkant)
  • tillhandahålls med alla relevanta godkännanden
  • tydlig märkning av material och dimension på kopplingen

applikationer

naturgas tryckluft

lösningar

bygginstallationer industri

godkännanden

ARGB-KVBG Kitemark DVGW Gas ÖVGW Gas SVGW Gas
sortiment
RSK storlek vikt mått förpackning gtin
1454652 15 0,07 kg 74x47x23 mm påse (10 st) 08711985210705
1454653 18 0,08 kg 80x48x27 mm påse (10 st) 08711985210699
1454654 22 0,11 kg 82x56x32 mm påse (10 st) 08711985210682
1454655 28 0,15 kg 92x64x38 mm påse (10 st) 08711985210798
1454656 35 0,19 kg 102x77x45 mm påse (5 st) 08711985210675
1454657 42 0,28 kg 118x88x54 mm påse (4 st) 08711985210668
1454658 54 0,41 kg 142x105x65 mm påse (2 st) 08711985210651
1441286 76,1 1,29 kg 232x162x94 mm påse (1 st) 08711985332780
1441287 88,9 1,71 kg 462x182x109 mm påse (1 st) 08711985332797
1441288 108 2,45 kg 312x221x133 mm påse (1 st) 08711985332803

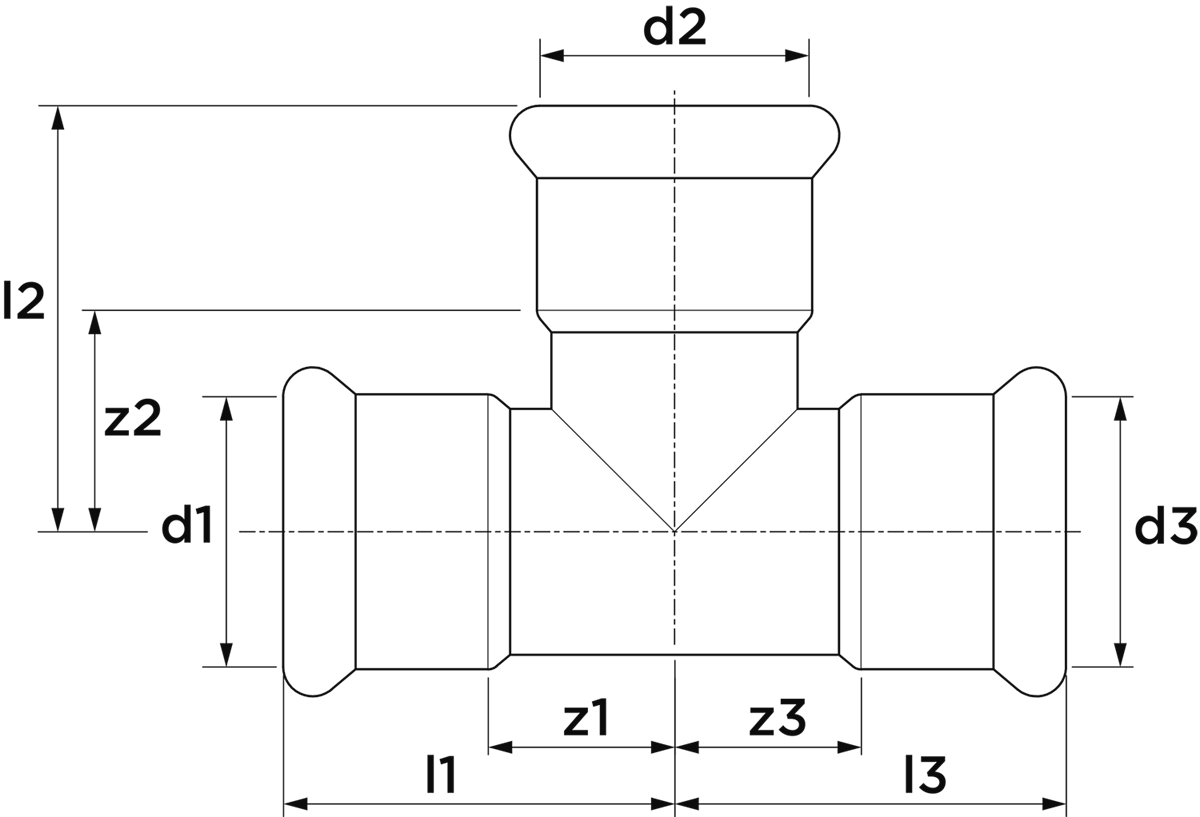

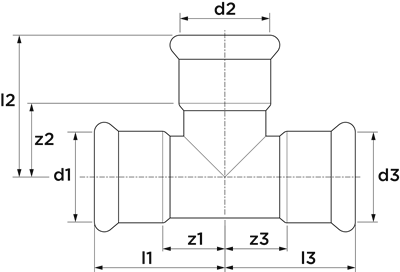

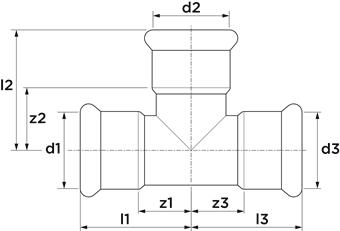

mått
RSK storlek d1 DN1 l1 z1 d2 DN2 l2 z2 d3 DN3 l3 z3
1441288 15 15,0 DN12 37 16 15,0 DN12 35 14 15,0 DN12 37 16
1441288 18 18,0 DN15 40 19 18,0 DN15 35 14 18,0 DN15 40 19
1441288 22 22,0 DN20 41 18 22,0 DN20 40 17 22,0 DN20 41 18
1441288 28 28,0 DN25 46 22 28,0 DN25 45 21 28,0 DN25 46 22
1441288 35 35,0 DN32 51 24 35,0 DN32 55 28 35,0 DN32 51 24
1441288 42 42,0 DN40 59 27 42,0 DN40 61 29 42,0 DN40 59 27
1441288 54 54,0 DN50 71 34 54,0 DN50 72 35 54,0 DN50 71 34
1441288 76,1 76,1 DN65 116 61 76,1 DN65 115 60 76,1 DN65 116 61
1441288 88,9 88,9 DN80 156 68 88,9 DN80 156 68 88,9 DN80 156 68
1441288 108 108,0 DN100 231 79 108,0 DN100 231 78 108,0 DN100 231 79
se ovan för diagrammet relaterat till dessa dimensioner
egenskaper

egenskaper

färg silver
material rostfritt stål (Rostfritt stål 316L (1.4404))
ytbehandlingar ingen
tillverkare Aalberts integrated piping systems B.V. (VSH)
form T-stycke (90º)
anslutningstyp press (M)
tätning HNBR
allmän

allmän

produktgrupp fittings
ETIM klass EC003025 Montering med 3 anslutningar
intrastat kod 73072980
ursprungsland Nederländerna
varumärke VSH
serier XPress Rostfritt Gas
produkttyp R2714G
UNSPS 40174607
nedladdningar
ETIM
etikett värde
ETIM klass EC003025 Montering med 3 anslutningar
Anslutningsmaterial 1 Rostfritt stål
Kvalitetanslutningsmateriall 1 Rostfritt stål 316 L (1.4404)
Gräns snittsanslutning 1 Obehandlad
Anslutning för ytbehandling 1. Obehandlad
Anslutningsmaterial 2 Rostfritt stål
Kvalitetanslutningsmateriall 2 Rostfritt stål 316 L (1.4404)
Gräns snittsanslutning 2 Obehandlad
Anslutning för ytbehandling 2. Obehandlad
Anslutnings material Rostfritt stål
Materailklassanslutning 3 Rostfritt stål 316 L (1.4404)
Gräns snittsanslutning 3 Obehandlad
Anslutning för ytbehandling 3. Obehandlad
Modell T-stycke
Vinkel 90°
Förminskning Nej
Flera delar Nej
Systembunden Ja
Anslutning 1 Pressmuff
Contour code connection 1 M
Anslutning 2 Pressmuff
Contour code connection 2 M
Anslutning 3 Pressmuff
Contour code connection 3 M
Material tätning Hydrogenated acrylonitrile butadiene rubber (HNBR)
Main colour fitting Grå
Max medeltemperatur (kontinuerlig) -20°C - 70°C
Max medeltemperatur (kontinuerlig) (imperial) -4°F - 158°F
Med packningar Nej
Med avtappningsventil Nej
Med avluftare Nej
Med värmeisolering Nej
Med stötkam Ja
Med huv Nej
With connection indicator Nej
FM kvalitetsmärke Nej
LPCB kvalitetsmärke Nej
ULC kvalitetsmärke Nej
UL kvalitetmärke Nej
DIN-CERTCO certificate Nej
VdS quality mark Nej
With approval for TÜV Nej
DVGW quality mark for gas Ja
DVGW quality mark for water Nej
KIWA certified Nej
Gastec QA mark Nej
KOMO certified Nej
Type approval according to BBR/EKS Nej

relaterat

tillbehör

artikelnummer beskrivning
6211911 VSH XPress Rostfritt Gas O-ring HNBR 15
6211898 Avgradare för elförzinkade och rostfria rör 12-54
6118068 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 15x1,0 (l=3m)
6192307 VSH SudoXPress Rostfritt rör 1.4401 15x1,0 (l=6m) liten bunt
6117914 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 15x1,0 (l=6m)
6211920 VSH XPress Rostfritt Gas O-ring HNBR 18
6118079 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 18x1,0 (l=3m)
6192318 VSH SudoXPress Rostfritt rör 1.4401 18x1,0 (l=6m) liten bunt
6117925 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 18x1,0 (l=6m)
6211931 VSH XPress Rostfritt Gas O-ring HNBR 22
6118081 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 22x1,2 (l=3m)
6192329 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 22x1,2 (l=6m) liten bunt
6117936 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 22x1,2 (l=6m)
6211942 VSH XPress Rostfritt Gas O-ring HNBR 28
6118090 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 28x1,2 (l=3m)
6192331 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 28x1,2 (l=6m) liten bunt
6117947 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 28x1,2 (l=6m)
6211953 VSH XPress Rostfritt Gas O-ring HNBR 35
6118101 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 35x1,5 (l=3m)
6192340 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 35x1,5 (l=6m) liten bunt
6117958 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 35x1,5 (l=6m)
6211964 VSH XPress Rostfritt Gas O-ring HNBR 42
6118112 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 42x1,5 (l=3m)
6192351 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 42x1,5 (l=6m) liten bunt
6117969 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 42x1,5 (l=6m)
6211975 VSH XPress Rostfritt Gas O-ring HNBR 54
6118123 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 54x1,5 (l=3m)
6192362 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 54x1,5 (l=6m) liten bunt
6117971 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 54x1,5 (l=6m)
6218102 VSH XPress Rostfritt Gas O-ring HNBR 76,1
6192373 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 76,1x2,0 (l=6m) liten bunt
6117980 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 76,1x2,0 (l=6m)
6192384 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 88,9x2,0 (l=6m) liten bunt
6117991 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 88,9x2,0 (l=6m)
6218113 VSH XPress Rostfritt Gas O-ring HNBR 88,9
6218124 VSH XPress Rostfritt Gas O-ring HNBR 108
6192395 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 108x2,0 (l=6m) liten bunt
6118002 VSH SudoXPress Rostfritt rör 1.4401 (AISI316) 108x2,0 (l=6m)
123459658 VSH XPress Rostfritt Gas O-ring HNBR 15
123459657 VSH XPress Rostfritt Gas O-ring HNBR 18
123459656 VSH XPress Rostfritt Gas O-ring HNBR 22
123459655 VSH XPress Rostfritt Gas O-ring HNBR 28
123459654 VSH XPress Rostfritt Gas O-ring HNBR 35
123459653 VSH XPress Rostfritt Gas O-ring HNBR 42
123459652 VSH XPress Rostfritt Gas O-ring HNBR 54

beståndsdelar

artikelnummer beskrivning
6211911 VSH XPress Rostfritt Gas O-ring HNBR 15 3
6211920 VSH XPress Rostfritt Gas O-ring HNBR 18 3
6211931 VSH XPress Rostfritt Gas O-ring HNBR 22 3
6211942 VSH XPress Rostfritt Gas O-ring HNBR 28 3
6211953 VSH XPress Rostfritt Gas O-ring HNBR 35 3
6211964 VSH XPress Rostfritt Gas O-ring HNBR 42 3
6211975 VSH XPress Rostfritt Gas O-ring HNBR 54 3
6218102 VSH XPress Rostfritt Gas O-ring HNBR 76,1 3
6218113 VSH XPress Rostfritt Gas O-ring HNBR 88,9 3
6218124 VSH XPress Rostfritt Gas O-ring HNBR 108 3
123459658 VSH XPress Rostfritt Gas O-ring HNBR 15 3
123459657 VSH XPress Rostfritt Gas O-ring HNBR 18 3
123459656 VSH XPress Rostfritt Gas O-ring HNBR 22 3
123459655 VSH XPress Rostfritt Gas O-ring HNBR 28 3
123459654 VSH XPress Rostfritt Gas O-ring HNBR 35 3
123459653 VSH XPress Rostfritt Gas O-ring HNBR 42 3
123459652 VSH XPress Rostfritt Gas O-ring HNBR 54 3
