group: R2708

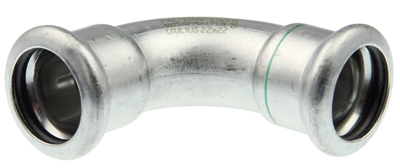

VSH XPress R2708 är en rostfri 90º böj med 2 muffar. Genom att använda VSH XPress i din rörinstallation kan du installera på ett snabbt, enkelt och rent sätt. VSH XPress tillhandahåller ett komplett rörsystem som passar alla tänkbara applikationer.
dricksvatten
värme
kyla
ånga
tryckluft
solenergi
sprinkler
torr huvudbrandledning
vakuum
bygginstallationer
skeppsbygge
brandskydd
industri
ACS
ATG
Bureau Veritas
CNBOP
DVGW Wasser
FG
FM
KIWA
Lloyds Register
LPCB
ÖVGW Wasser
PZH
QB (CSTBat)
RINA
RISE
SBSC
SETSCO
SINTEF
SPF
SVGW Wasser
TA-Luft
ÜA
VA (ETA)
VdS
WRAS
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1454380 | 12 | 0,04 kg | 47x47x20 mm | påse (10 st) | 08711985332087 |
| 1454014 | 15 | 0,05 kg | 53x53x23 mm | påse (10 st) | 08711985152104 |
| 1454015 | 18 | 0,06 kg | 58x58x27 mm | påse (10 st) | 08711985152128 |
| 1454016 | 22 | 0,09 kg | 67x67x32 mm | påse (10 st) | 08711985152142 |
| 1454017 | 28 | 0,12 kg | 79x79x38 mm | påse (5 st) | 08711985152166 |
| 1454018 | 35 | 0,18 kg | 93x93x45 mm | påse (5 st) | 08711985152180 |
| 1454019 | 42 | 0,27 kg | 113x113x54 mm | påse (2 st) | 08711985152203 |
| 1454020 | 54 | 0,4 kg | 137x137x65 mm | påse (2 st) | 08711985152227 |
| 1454324 | 76,1 | 1,08 kg | 197x197x94 mm | påse (2 st) | 08711985249316 |
| 1454325 | 88,9 | 1,46 kg | 229x229x109 mm | påse (2 st) | 08711985249323 |
| 1454326 | 108 | 2,09 kg | 281x281x133 mm | påse (2 st) | 08711985249330 |
| RSK | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | radie | vinkel |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1454326 | 12 | 12,0 | DN10 | 37 | 20 | 12,0 | DN10 | 37 | 20 | 14 | 90 |
| 1454326 | 15 | 15,0 | DN12 | 41 | 21 | 15,0 | DN12 | 41 | 21 | 18 | 90 |
| 1454326 | 18 | 18,0 | DN15 | 45 | 25 | 18,0 | DN15 | 45 | 25 | 22 | 90 |
| 1454326 | 22 | 22,0 | DN20 | 51 | 30 | 22,0 | DN20 | 51 | 30 | 27 | 90 |
| 1454326 | 28 | 28,0 | DN25 | 60 | 37 | 28,0 | DN25 | 60 | 37 | 34 | 90 |
| 1454326 | 35 | 35,0 | DN32 | 71 | 45 | 35,0 | DN32 | 71 | 45 | 42 | 90 |
| 1454326 | 42 | 42,0 | DN40 | 86 | 56 | 42,0 | DN40 | 86 | 56 | 51 | 90 |
| 1454326 | 54 | 54,0 | DN50 | 105 | 70 | 54,0 | DN50 | 105 | 70 | 65 | 90 |
| 1454326 | 76,1 | 76,1 | DN65 | 150 | 95 | 76,1 | DN65 | 150 | 95 | 91 | 90 |
| 1454326 | 88,9 | 88,9 | DN80 | 174 | 111 | 88,9 | DN80 | 174 | 111 | 107 | 90 |
| 1454326 | 108 | 108,0 | DN100 | 215 | 138 | 108,0 | DN100 | 215 | 138 | 130 | 90 |
| färg | silver |
|---|---|
| material | rostfritt stål (Rostfritt stål 316L (1.4404)) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | Böj (90º) |
| anslutningstyp | press (M) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73072980 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | XPress Rostfritt |
| produkttyp | R2708 |
| UNSPS | 40172107 |
EPD VSH XPress Stainless Environmental Product Declaration |
ladda ner | |
 R2708 bild |
png | ladda ner |
VSH XPress Stainless ACS certifikat |
ladda ner | |
VSH XPress Stainless ATG certifikat |
ladda ner | |
VSH XPress Stainless DVGW Water certifikat |
ladda ner | |
VSH XPress Stainless ETA certifikat |
ladda ner | |
VSH XPress Stainless FM certifikat |
ladda ner | |
VSH XPress Stainless Kiwa certifikat |
ladda ner | |
VSH XPress Stainless LPCB certifikat |
ladda ner | |
VSH XPress Stainless Lloyds Register certifikat |
ladda ner | |
VSH XPress Stainless OVGW water certifikat |
ladda ner | |
VSH XPress Stainless QB certifikat |
ladda ner | |
VSH XPress Stainless RINA certifikat |
ladda ner | |
VSH XPress Stainless RISE certifikat |
ladda ner | |
VSH XPress Stainless SBSC certifikat |
ladda ner | |
VSH XPress Stainless SINTEF certifikat |
ladda ner | |
VSH XPress Stainless SPF certifikat |
ladda ner | |
VSH XPress Stainless SVGW Water (DE) certifikat |
ladda ner | |
VSH XPress Stainless TA-Luft certifikat |
ladda ner | |
VSH XPress Stainless VdS certifikat |
ladda ner | |
VSH XPress Stainless WRAS certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH XPress Carbon&Stainless Bureau Veritas certifikat |
ladda ner | |
VSH XPress installation instructions monteringsanvisning |
ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Rostfritt stål |
| Kvalitetanslutningsmateriall 1 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Rostfritt stål |
| Kvalitetanslutningsmateriall 2 | Rostfritt stål 316 L (1.4404) |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Böj |
| Modell | one-piece |
| Böjningsvinkel | 90° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | M |
| Anslutning 2 | Pressmuff |
| Contour code connection 2 | M |
| Main colour fitting | Grå |
| Material tätning | EPDM |
| Med stötkam | Ja |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -35°C - 135°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -31°F - 275°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med värmeisolering | Nej |
| Med packningar | Nej |
| Med huv | Nej |
| With connection indicator | Nej |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| DIN-CERTCO certificate | Nej |
| With approval for TÜV | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Ja |
| Certified according to NF 545 | Nej |
| KIWA certified | Ja |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
| Type approval according to BBR/EKS | Nej |
