R2701G

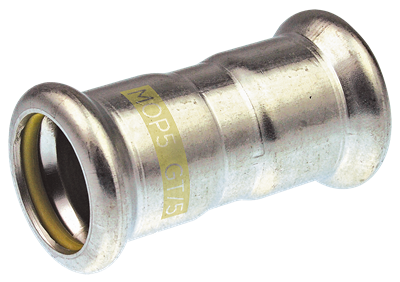

VSH XPress R2701G är en rostfri muff med 2 pressändar, för gasinstallationer. Idealisk för applikationer där höga halter av vätesulfid gör koppar till ett olämpligt materialval. Den gula O-ringen och märkningen på kopplingen garanterar en tydlig indentifiering av systemet.
applikationer
lösningar
godkännanden
RSK | storlek | vikt | mått | förpackning | gtin |
---|---|---|---|---|---|
1454600 | 15 | 0,04 kg | 52x23x23 mm | påse (10 st) | 08711985211221 |
1454601 | 18 | 0,05 kg | 52x27x27 mm | påse (10 st) | 08711985211238 |
1454602 | 22 | 0,06 kg | 59x32x32 mm | påse (10 st) | 08711985211184 |
1454603 | 28 | 0,08 kg | 61x38x38 mm | påse (10 st) | 08711985211160 |
1454604 | 35 | 0,11 kg | 72x45x45 mm | påse (10 st) | 08711985210316 |
1454605 | 42 | 0,15 kg | 79x54x54 mm | påse (4 st) | 08711985224696 |
1454606 | 54 | 0,22 kg | 90x65x65 mm | påse (4 st) | 08711985211177 |
1439109 | 76,1 | 0,66 kg | 142x94x94 mm | påse (1 st) | 08711985332544 |
1439110 | 88,9 | 0,89 kg | 163x109x109 mm | påse (1 st) | 08711985332551 |
1439111 | 108 | 1,31 kg | 192x133x133 mm | påse (1 st) | 08711985332568 |

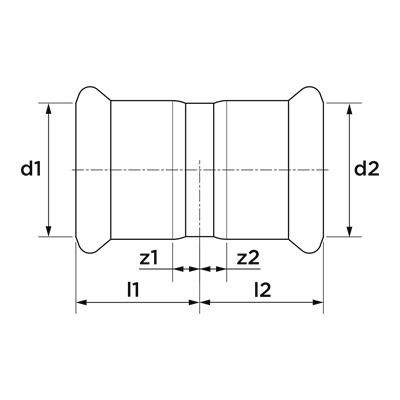

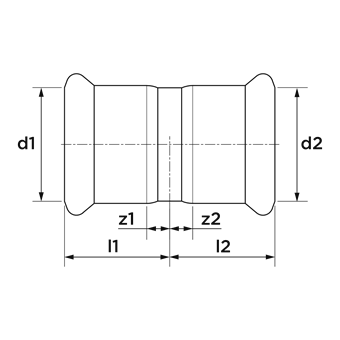

RSK | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
---|---|---|---|---|---|---|---|---|---|
1439111 | 15 | 15,0 | DN12 | 26 | 5 | 15,0 | DN12 | 26 | 5 |
1439111 | 18 | 18,0 | DN15 | 26 | 5 | 18,0 | DN15 | 26 | 5 |
1439111 | 22 | 22,0 | DN20 | 30 | 7 | 22,0 | DN20 | 30 | 7 |
1439111 | 28 | 28,0 | DN25 | 31 | 7 | 28,0 | DN25 | 31 | 7 |
1439111 | 35 | 35,0 | DN32 | 36 | 9 | 35,0 | DN32 | 36 | 9 |
1439111 | 42 | 42,0 | DN40 | 40 | 8 | 42,0 | DN40 | 40 | 8 |
1439111 | 54 | 54,0 | DN50 | 45 | 8 | 54,0 | DN50 | 45 | 8 |
1439111 | 76,1 | 76,1 | DN65 | 71 | 16 | 76,1 | DN65 | 71 | 16 |
1439111 | 88,9 | 88,9 | DN80 | 82 | 19 | 88,9 | DN80 | 82 | 19 |
1439111 | 108 | 108,0 | DN100 | 96 | 19 | 108,0 | DN100 | 96 | 19 |
färg | silver |
---|---|
material | rostfritt stål (Rostfritt stål 316L (1.4404)) |
ytbehandlingar | ingen |
tillverkare | Aalberts integrated piping systems B.V. (VSH) |
form | rakt |
anslutningstyp | press (M) |
tätning | HNBR |
produktgrupp | fittings |
---|---|
ETIM klass | EC003024 Montering med 2 anslutningar |
intrastat kod | 73072980 |
ursprungsland | Nederländerna |
varumärke | VSH |
serier | XPress Rostfritt Gas |
produkttyp | R2701G |
R2701G bild |
png | ladda ner |
VSH XPress Stainless Gas ARGB-KVBG certifikat |
ladda ner | |
VSH XPress Stainless Gas BSI certifikat |
ladda ner | |
VSH XPress stainless DVGW Gas certifikat |
ladda ner | |
VSH XPress stainless SVGW Gas certifikat |
ladda ner | |
VSH_XPress_RVS_OVGW_Gas certifikat |
ladda ner | |
Diagram diagram |
png | ladda ner |
VSH XPress installation instructions monteringsanvisning |
ladda ner |
etikett | värde |
---|---|
ETIM klass | EC003024 Montering med 2 anslutningar |
Anslutningsmaterial 1 | Rostfritt stål |
Kvalitetanslutningsmateriall 1 | Rostfritt stål 316 L (1.4404) |
Gräns snittsanslutning 1 | Obehandlad |
Anslutning för ytbehandling 1. | Obehandlad |
Anslutningsmaterial 2 | Rostfritt stål |
Kvalitetanslutningsmateriall 2 | Rostfritt stål 316 L (1.4404) |
Gräns snittsanslutning 2 | Obehandlad |
Anslutning för ytbehandling 2. | Obehandlad |
Form | Rak |
Modell | one-piece |
Förminskning | Nej |
Excentrisk | Nej |
Systembunden | Ja |
Anslutning 1 | Pressmuff |
Contour code connection 1 | M |
Anslutning 2 | Pressmuff |
Contour code connection 2 | M |
Main colour fitting | Grå |
Material tätning | Hydrogenated acrylonitrile butadiene rubber (HNBR) |
Med stötkam | Ja |
Max medeltemperatur (kontinuerlig) | -20°C - 70°C |
Max medeltemperatur (kontinuerlig) (imperial) | -4°F - 158°F |
Med värmeisolering | Nej |
Med packningar | Nej |
Med huv | Nej |
With connection indicator | Nej |
Med avtappningsventil | Nej |
Med avluftare | Nej |
FM kvalitetsmärke | Nej |
LPCB kvalitetsmärke | Nej |
ULC kvalitetsmärke | Nej |
UL kvalitetmärke | Nej |
DIN-CERTCO certificate | Nej |
VdS quality mark | Nej |
With approval for TÜV | Nej |
DVGW quality mark for gas | Ja |
DVGW quality mark for water | Nej |
Certified according to NF 545 | Nej |
KIWA certified | Nej |
Gastec QA mark | Nej |
KOMO certified | Nej |
Type approval according to BBR/EKS | Nej |
