VSH plugg med fibbering

artikelgrupp: K2546


if the download did not start automatically, click here

PDF generation failed, please try again later


tillämpningar

dricksvatten

dricksvatten

segment

infra

infra

industri

industri

skeppsbygge

skeppsbygge

godkännanden

no approvals available

artikel

size

d1

DN1

l1

z1

slw1

slw0

artikel

0494021

size

G1/4"

d1

13,5

DN1

1/4" (DN8)

l1

10

z1

3

slw1

17

slw0

17

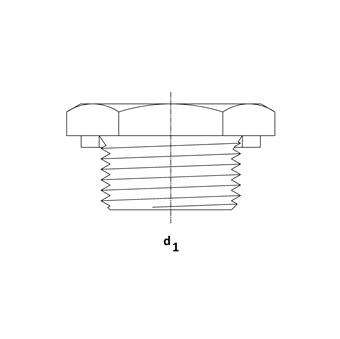

technical drawing for product

egenskaper

färg

mässing

material

mässing (CW617N)

ytbehandlingar

ingen

tillverkare

Aalberts integrated piping systems B.V. (VSH)

form

rakt

anslutningstyp

G-yttergänga gas cylindrisk (BSPP)

allmänt

produktgrupp

ventiler (tillbehör (ventilerer))

ETIM klass

EC003023 Fitting with 1 connection

intrastat kod

84818079

ursprungsland

Nederländerna

varumärke

VSH

produkttyp

K2546

scip

a2cb64b2-a249-4d9d-aa1f-13e6b3129149

image for K2546

K2546

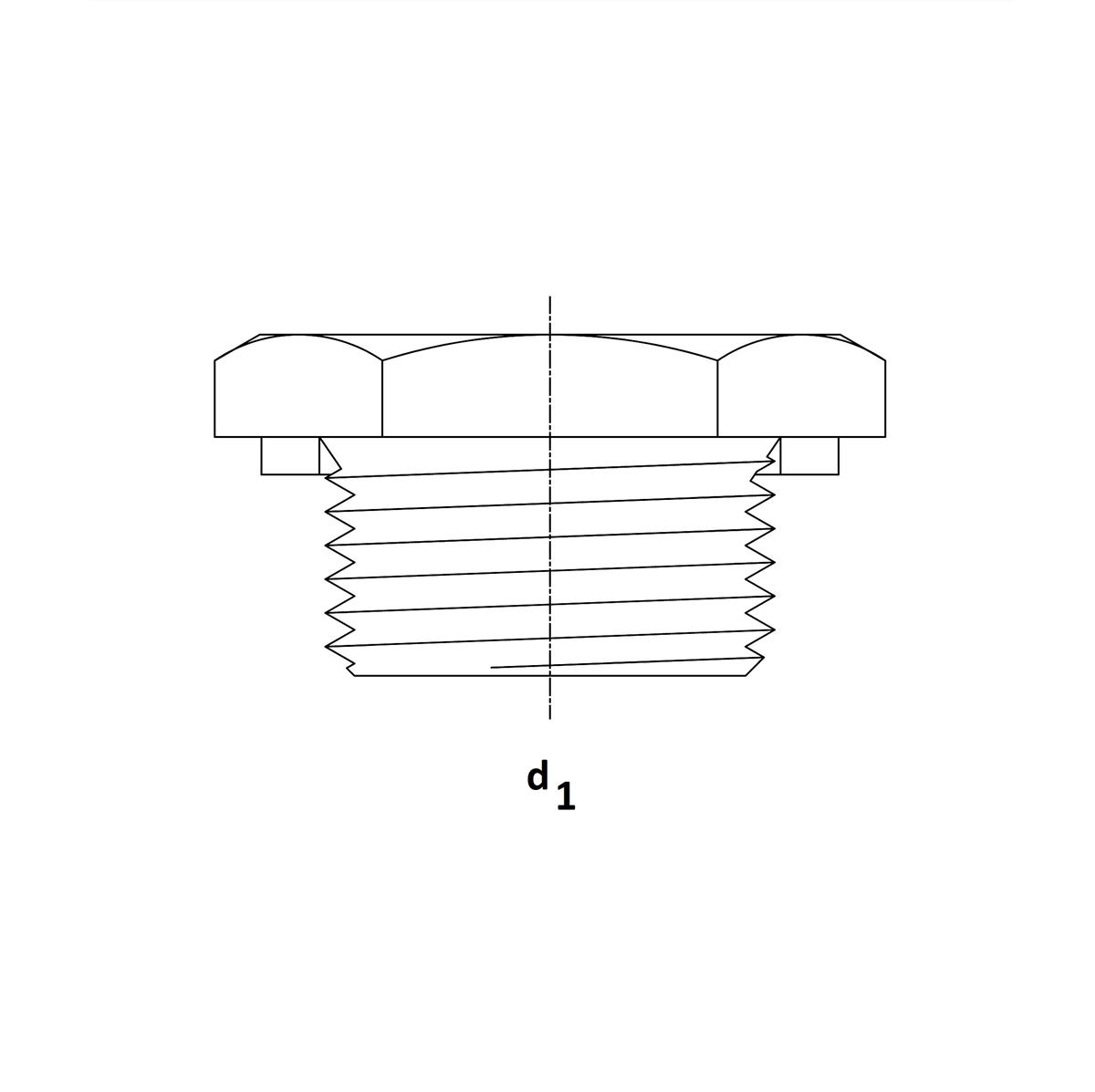

image for Diagram

Diagram

diagram

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Mässing

etikett

Kvalitetanslutningsmateriall 1

värde

CuZn40Pb2 (CW617N)

etikett

Gräns snittsanslutning 1

värde

Obehandlad

etikett

Anslutning för ytbehandling 1.

värde

Obehandlad

etikett

Systembunden

värde

Nej

etikett

Nominell innerdiameter, anslutning

värde

¼" (8)

etikett

Utvändig rördiameter anslutning 1

värde

13,5mm

etikett

Utvändig rördiameter anslutning 1 (imperial)

värde

0,53"

etikett

Anslutning 1

värde

Utvändig gänga cylindrisk för

etikett

Main colour fitting

värde

Mässing

etikett

Anslutningslängd 1

värde

10mm

etikett

Anslutningslängd 1 (imperial)

värde

0,39"

etikett

Bygglängd på anslutning 1

värde

3mm

etikett

Bygglängd på anslutning 1 (imperial)

värde

0,12"

etikett

Nyckelvidd

värde

17mm

etikett

Nyckelvidd (imperial)

värde

0,67"

etikett

Nyckelvidd spännlås

värde

17mm

etikett

Nyckelvidd spännlås (imperial)

värde

0,67"

etikett

Max. operating pressure at max. medium temperature

värde

10bar

etikett

Med packningar

värde

Ja

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

Med huv

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

DIN-CERTCO certificate

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

With approval for TÜV

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej

etikett

Type approval according to BBR/EKS

värde

Nej
