VSH expansionskärl inloppskombination med flexibel anslutning

se-rsk-number

storlek

mått

vikt

förpackning

gtin

se-rsk-number

0312136

storlek

15x15x15/22 flex - 8 bar

mått

97x104x73 mm

vikt

0,29 kg

förpackning

kartong (1 st)

gtin

08711985079821

se-rsk-number

storlek

d1

DN1

l1

z1

d2

DN2

l2

z2

d3

DN3

slw3

se-rsk-number

0312136

storlek

15x15x15/22 flex - 8 bar

d1

15,0

DN1

DN12

l1

64

z1

42

d2

15,0

DN2

DN12

l2

33

z2

10

d3

22,0

DN3

DN15

slw3

17

produktinformation

artikel beskrivning

VSH expansionskärl inloppskombination med flexibel anslutning - BIC

tillverkare

Aalberts integrated piping systems B.V. (VSH)

storlek

15x15x15/22 flex - 8 bar

vikt

0,29 kg

mått

97x104x73 mm

egenskaper

färg

mässing

material

mässing (CW617N)

ytbehandlingar

ingen

anslutningstyp

kompression

tryckgradering (PN)

PN 8

tätning

EPDM, HNBR

teknisk information

max arbetstryck vätska (bar)

8 bar

max medel temperatur

90 °C

allmänt

produktgrupp

beveiligingen

ETIM klass

EC010259 Ventilrör

intrastat kod

84814090

ursprungsland

Nederländerna

varumärke

VSH

produkttyp

I2650

scip

960cbc9d-b80b-4294-a3a9-1f32dc84ed9f

bild | png

I2650

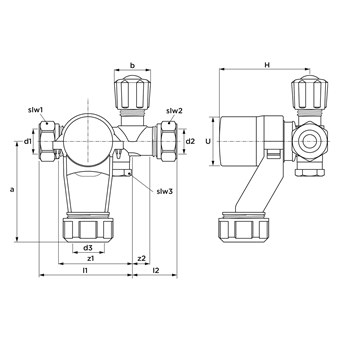

diagram | png

Diagram

monteringsanvisning | pdf

Installation instructions BIC

certifikat | pdf

Reach declaration

certifikat | pdf

VSH BIC KIWA

certifikat | pdf

VSH Eurobic Belgaqua

etikett

värde

etikett

etim-class

värde

EC010259 Ventilrör

etikett

Material kapsling

värde

Mässing

etikett

Kvalitetsklass material hus

värde

CuZn40Pb2 (CW617N)

etikett

Ytskydd

värde

Obehandlad

etikett

Nominell innerdiameter

värde

DN 12

etikett

Utvändig rördiameter, alla anslutn

värde

15mm

etikett

Utvändig rördiameter, alla anslutn (imperial)

värde

0,59"

etikett

Anslutning

värde

Kompressionsring

etikett

Utförandeform

värde

Utan blandare

etikett

Artikel komprimeringskede

värde

PN 8

etikett

Med kopplingar

värde

Ja

etikett

Med kompression

värde

Ja

etikett

Utbytbar backventil

värde

Nej

etikett

With pressure reducer

värde

Nej

etikett

Överströmningstryck

värde

7,8bar - 8,2bar

etikett

Anslutningslängd 1

värde

64mm

etikett

Anslutningslängd 1 (imperial)

värde

2,52"

etikett

Bygglängd på anslutning 1

värde

42mm

etikett

Bygglängd på anslutning 1 (imperial)

värde

1,65"

etikett

Anslutningslängd 2

värde

33mm

etikett

Anslutningslängd 2 (imperial)

värde

1,3"

etikett

Bygglängd på anslutning 2

värde

10mm

etikett

Bygglängd på anslutning 2 (imperial)

värde

0,39"

etikett

KIWA certified

värde

Ja
