D1109
VSH gängade koppling D1109 är en huv med utvändig gänga som har mutter och ring. VSH gängade kopplingar erbjuder ett brett sortiment av kopplingar för alla applikationer. Användarvänlighet och hög kvalitet är våra högsta prioriteringar
applikationer
lösningar
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 0491403 | G1/2"x65 mm | 0,09 kg | 65x40x40 mm | påse (5 st) | 08711985146882 |
| 0491414 | G1/2"x80 mm | 0,1 kg | 80x40x40 mm | påse (5 st) | 08711985054620 |
| 0491425 | G1/2"x100 mm | 0,15 kg | 100x40x40 mm | påse (5 st) | 08711985151381 |
| 0491436 | G1/2"x120 mm | 0,15 kg | 120x40x40 mm | påse (5 st) | 08711985054637 |
| 0491513 | G3/4"x80 mm | 0,15 kg | 80x45x45 mm | påse (5 st) | 08711985146936 |
| 0491535 | G3/4"x120 mm | 0,25 kg | 120x45x45 mm | påse (5 st) | 08711985145724 |
| artikelnummer | storlek | d1 | DN1 | z1 | d2 | DN2 |
|---|---|---|---|---|---|---|
| 0491403 | G1/2"x65 mm | 21,3 | 1/2" (DN15) | 65 | 21,3 | 1/2" (DN15) |
| 0491414 | G1/2"x80 mm | 21,3 | 1/2" (DN15) | 80 | 21,3 | 1/2" (DN15) |
| 0491425 | G1/2"x100 mm | 21,3 | 1/2" (DN15) | 100 | 21,3 | 1/2" (DN15) |
| 0491436 | G1/2"x120 mm | 21,3 | 1/2" (DN15) | 120 | 21,3 | 1/2" (DN15) |
| 0491513 | G3/4"x80 mm | 26,7 | 3/4" (DN20) | 80 | 26,7 | 3/4" (DN20) |
| 0491535 | G3/4"x120 mm | 26,7 | 3/4" (DN20) | 120 | 26,7 | 3/4" (DN20) |
| färg | mässing |
|---|---|
| material | mässing (CW617N) |
| ytbehandlingar | ingen |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt |
| anslutningstyp | G-yttergänga gas cylindrisk (BSPP) |
| produktgrupp | fittings (unionskoppling) |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 74122000 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | Gängad |
| produkttyp | D1109 |

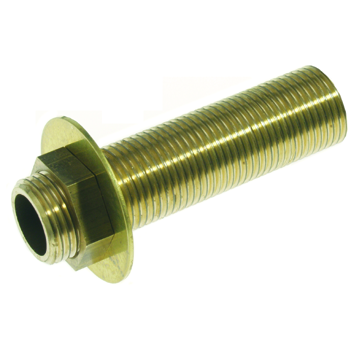

 D1109 bild |
png | ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Mässing |
| Kvalitetanslutningsmateriall 1 | CuZn40Pb2 (CW617N) |
| Gräns snittsanslutning 1 | Obehandlad |
| Anslutning för ytbehandling 1. | Obehandlad |
| Anslutningsmaterial 2 | Mässing |
| Kvalitetanslutningsmateriall 2 | CuZn40Pb2 (CW617N) |
| Gräns snittsanslutning 2 | Obehandlad |
| Anslutning för ytbehandling 2. | Obehandlad |
| Form | Rak |
| Modell | 3-delad |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Utvändig gänga cylindrisk för |
| Anslutning 2 | Utvändig gänga cylindrisk för |
| Main colour fitting | Mässing |
| Med stötkam | Nej |
| Dragfast | Ja |
| Med värmeisolering | Nej |
| Med packningar | Ja |
| Med huv | Nej |
| With connection indicator | Nej |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Nej |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| DIN-CERTCO certificate | Nej |
| VdS quality mark | Nej |
| With approval for TÜV | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Type approval according to BBR/EKS | Nej |
| artikelnummer | beskrivning | |
|---|---|---|
 |
0491964 | VSH Gängad planpackning 1/2" |
 |
0452045 | VSH Gängad mutter F G1/2" |
 |
0491458 | VSH Gängad Gängad ände G1/2"x65 mm |
|
0491471 | VSH Gängad Gängad ände G1/2"x100 mm |
|
0491480 | VSH Gängad Gängad ände G1/2"x120 mm |
|
0491568 | VSH Gängad Gängad ände G3/4"x80 mm |
|
0491581 | VSH Gängad Gängad ände G3/4"x120 mm |
|
0452056 | VSH Gängad mutter F G3/4" |
|
0491975 | VSH Gängad planpackning 3/4" |
| artikelnummer | beskrivning | ||
|---|---|---|---|
|
0452045 | VSH Gängad mutter F G1/2" | 1 |
|
0452056 | VSH Gängad mutter F G3/4" | 1 |
|
0491458 | VSH Gängad Gängad ände G1/2"x65 mm | 1 |
|
0491469 | VSH Gängad Gängad ände G1/2"x80 mm | 1 |
|
0491471 | VSH Gängad Gängad ände G1/2"x100 mm | 1 |
|
0491480 | VSH Gängad Gängad ände G1/2"x120 mm | 1 |
|
0491568 | VSH Gängad Gängad ände G3/4"x80 mm | 1 |
|
0491581 | VSH Gängad Gängad ände G3/4"x120 mm | 1 |
|
0491964 | VSH Gängad planpackning 1/2" | 1 |
|
0491975 | VSH Gängad planpackning 3/4" | 1 |
