VSH gängad rak koppling (2 x utvändig gänga)

artikelgrupp: D1103

VSH gängade koppling D1103 är en rak koppling med 2 utvändiga gängor. VSH gängade kopplingar erbjuder ett brett sortiment av kopplingar för alla applikationer. Användarvänlighet och hög kvalitet är våra högsta prioriteringar

  • tillverkade av förstklassig mässing
  • samma applikationer för vatten och gas
  • tillhandahålls med alla relevanta godkännanden
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

dricksvatten

dricksvatten

värme

värme

tryckluft

tryckluft

segment

infra

infra

industri

industri

godkännanden

no approvals available

RSK

storlek

mått

vikt

förpackning

gtin

storlek

G1/4" DZR

mått

19x18x18 mm

vikt

0,01 kg

förpackning

påse (10 st)

gtin

08711985065909

storlek

G3/8" DZR

mått

22x20x20 mm

vikt

0,02 kg

förpackning

påse (10 st)

gtin

08711985065923

storlek

G3/8" DZR Cr

mått

22x20x20 mm

vikt

0,02 kg

förpackning

påse (10 st)

gtin

08711985029789

storlek

G1/2" DZR

mått

29x25x25 mm

vikt

0,04 kg

förpackning

påse (10 st)

gtin

08711985065947

storlek

G1/2" DZR Cr

mått

29x25x25 mm

vikt

0,04 kg

förpackning

påse (10 st)

gtin

08711985146165

storlek

G3/4" DZR

mått

32x31x31 mm

vikt

0,06 kg

förpackning

påse (5 st)

gtin

08711985065961

storlek

G1" DZR

mått

36x39x39 mm

vikt

0,1 kg

förpackning

påse (2 st)

gtin

08711985065985

storlek

G1 1/4" DZR

mått

37x49x49 mm

vikt

0,13 kg

förpackning

påse (2 st)

gtin

08711985145878

storlek

G1 1/2" DZR

mått

38x58x58 mm

vikt

0,16 kg

förpackning

påse (1 st)

gtin

08711985070019

storlek

G2" DZR

mått

41x70x70 mm

vikt

0,24 kg

förpackning

påse (1 st)

gtin

08711985145885

RSK

size

d1

DN1

l1

d2

DN2

l2

slw0

h

size

G1/4" DZR

d1

13,5

DN1

1/4" (DN8)

l1

10

d2

13,5

DN2

1/4" (DN8)

l2

10

slw0

15

h

3

size

G3/8" DZR

d1

17,2

DN1

3/8" (DN10)

l1

11

d2

17,2

DN2

3/8" (DN10)

l2

11

slw0

17

h

4

size

G3/8" DZR Cr

d1

17,2

DN1

3/8" (DN10)

l1

11

d2

17,2

DN2

3/8" (DN10)

l2

11

slw0

17

h

4

size

G1/2" DZR

d1

21,3

DN1

1/2" (DN15)

l1

14

d2

21,3

DN2

1/2" (DN15)

l2

14

slw0

22

h

6

size

G1/2" DZR Cr

d1

21,3

DN1

1/2" (DN15)

l1

14

d2

21,3

DN2

1/2" (DN15)

l2

14

slw0

22

h

6

size

G3/4" DZR

d1

26,7

DN1

3/4" (DN20)

l1

16

d2

26,7

DN2

3/4" (DN20)

l2

16

slw0

27

h

6

size

G1" DZR

d1

33,7

DN1

1" (DN25)

l1

18

d2

33,7

DN2

1" (DN25)

l2

18

slw0

34

h

8

size

G1 1/4" DZR

d1

42,4

DN1

1 1/4" (DN32)

l1

19

d2

42,4

DN2

1 1/4" (DN32)

l2

19

slw0

42

h

6

size

G1 1/2" DZR

d1

48,3

DN1

1 1/2" (DN40)

l1

19

d2

48,3

DN2

1 1/2" (DN40)

l2

19

slw0

50

h

7

size

G2" DZR

d1

60,3

DN1

2" (DN50)

l1

21

d2

60,3

DN2

2" (DN50)

l2

21

slw0

60

h

7

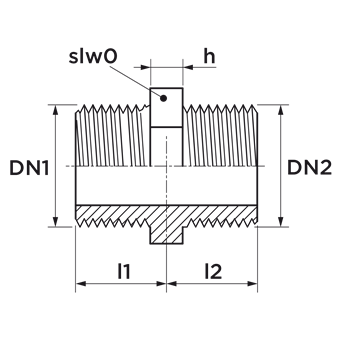

technical drawing for product

egenskaper

färg

mässing, krom

material

mässing (CW602N (DZR), CW625N (DZR))

ytbehandlingar

kromat, ingen

form

rakt

anslutningstyp

G-yttergänga gas cylindrisk (BSPP)

allmänt

produktgrupp

fittings (demonterbar)

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

74122000

varumärke

VSH

serier

Gängad

produkttyp

D1103

UNSPS

40172601

scip

559600c8-54a3-4cba-add8-25baf7b1777f

image for D1103

bild | png

D1103

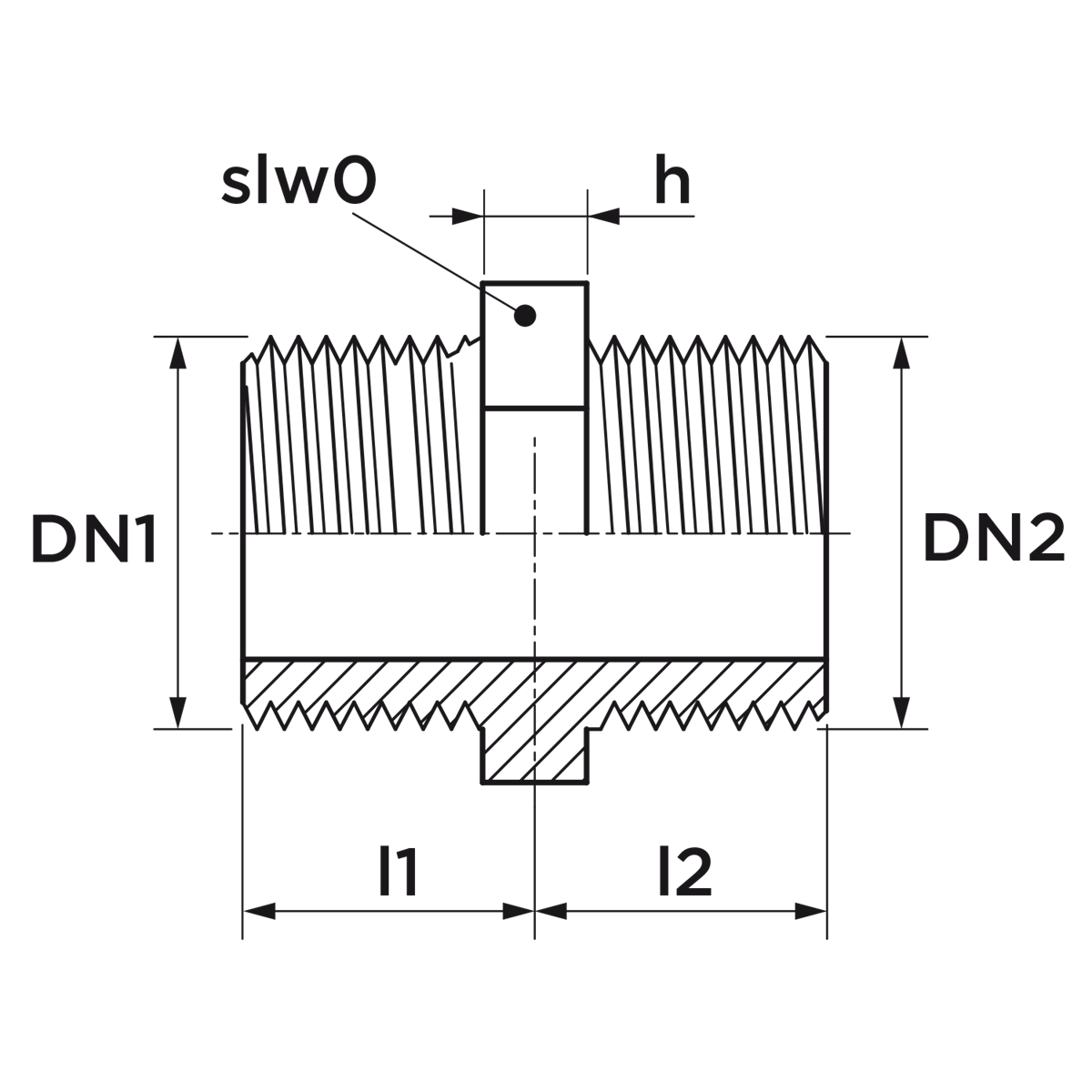

image for Diagram

diagram | png

Diagram

certifikat | pdf

Reach declaration

certifikat | pdf

TM65 Embodied Carbon Declaration

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Mässing

etikett

Anslutningsmaterial 2

värde

Mässing

etikett

Form

värde

Rak

etikett

Förminskning

värde

Nej

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Utvändig gänga cylindrisk för

etikett

Anslutning 2

värde

Utvändig gänga cylindrisk för

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Med värmeisolering

värde

Nej

etikett

Med packningar

värde

Nej

etikett

Med huv

värde

Nej

etikett

With connection indicator

värde

Nej

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Nej

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

DIN-CERTCO certificate

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

With approval for TÜV

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej

etikett

Type approval according to BBR/EKS

värde

Nej

RSK

koldioxidavtryck (A-C) inbäddad koldioxid

datakälla

koldioxidavtryck (A-C) inbäddad koldioxid

0,05kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,09kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,09kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,17kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,17kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,26kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,42kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,56kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

0,71kgCO2e

datakälla

TM65

koldioxidavtryck (A-C) inbäddad koldioxid

1,05kgCO2e

datakälla

TM65
