group: C9439

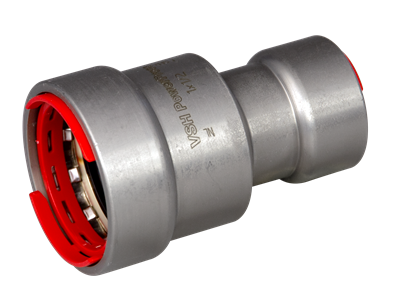

VSH PowerPress® C9439 är en förminskning designad för tjockväggiga stålrör. Genom att använda VSH PowerPress® reduceras installationstiden avsevärt och en ren arbetsmiljö säkerställs. Sortimentet består av kopplingar och ventiler med DW-pressprofil i storlek ½" upp till 2.
värme
kyla
tryckluft
sprinkler
bygginstallationer
brandskydd
industri
FM
QB (CSTBat)
| RSK | storlek | vikt | mått | förpackning | gtin |
|---|---|---|---|---|---|
| 1544117 | 3/4"x1/2" | 0,31 kg | 63x38x38 mm | påse (10 st) | 08711985470918 |
| 1544118 | 1"x1/2" | 0,18 kg | 70x46x46 mm | påse (5 st) | 08711985470925 |
| 1544165 | 1"x3/4" | 0,03 kg | 71x46x46 mm | påse (5 st) | 08711985481693 |
| 1544166 | 1 1/4"x3/4" | 0,16 kg | 86x56x56 mm | påse (1 st) | 08711985481723 |
| 1544167 | 1 1/4"x1" | 0,27 kg | 89x56x56 mm | påse (1 st) | 08711985481754 |
| 1544168 | 1 1/2"x1 1/4" | 0,36 kg | 103x62x62 mm | påse (1 st) | 08711985481785 |
| 1544169 | 2"x1 1/4" | 0,45 kg | 111x74x74 mm | påse (1 st) | 08711985481815 |
| 1544170 | 2"x1 1/2" | 0,58 kg | 111x74x74 mm | påse (1 st) | 08711985481846 |
| RSK | storlek | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|---|
| 1544170 | 3/4"x1/2" | 26,9 | DN20 | 34 | 3 | 21,3 | DN15 | 29 | 1 |
| 1544170 | 1"x1/2" | 33,7 | DN25 | 41 | 5 | 21,3 | DN15 | 29 | 1 |
| 1544170 | 1"x3/4" | 33,7 | DN25 | 39 | 3 | 26,9 | DN20 | 31 | 0 |
| 1544170 | 1 1/4"x3/4" | 42,4 | DN32 | 55 | 7 | 26,9 | DN20 | 31 | 0 |
| 1544170 | 1 1/4"x1" | 42,4 | DN32 | 53 | 5 | 33,7 | DN25 | 36 | 0 |
| 1544170 | 1 1/2"x1 1/4" | 48,3 | DN40 | 53 | 4 | 42,4 | DN32 | 50 | 2 |
| 1544170 | 2"x1 1/4" | 60,3 | DN50 | 61 | 8 | 42,4 | DN32 | 50 | 2 |
| 1544170 | 2"x1 1/2" | 60,3 | DN50 | 59 | 6 | 48,3 | DN40 | 51 | 2 |
| färg | grå |
|---|---|
| material | stål (St 35 (1.0308)) |
| ytbehandlingar | zinc-nickel plated |
| tillverkare | Aalberts integrated piping systems B.V. (VSH) |
| form | rakt, reducer |
| anslutningstyp | press (DW) |
| tätning | EPDM |
| produktgrupp | fittings |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| intrastat kod | 73079980 |
| ursprungsland | Nederländerna |
| varumärke | VSH |
| serier | PowerPress |
| produkttyp | C9439 |
| UNSPS | 40173602 |
| scip | 2dc8f2fc-98c9-4447-b557-184ada83b520 |
210628_MSDS_VSH_PowerPress_EN länk till arket |
ladda ner | |
 C9439 bild |
png | ladda ner |
VSH PowerPress CSTB certifikat |
ladda ner | |
VSH PowerPress FM certifikat |
ladda ner | |
 Diagram diagram |
png | ladda ner |
VSH PowerPress instructions monteringsanvisning |
ladda ner | |
VSH PowerPress 3D CAD Step CAD |
zip | ladda ner |
VSH PowerPress 3D CAD IGES CAD |
zip | ladda ner |
VSH PowerPress 2D CAD dxf CAD |
zip | ladda ner |
| etikett | värde |
|---|---|
| ETIM klass | EC003024 Montering med 2 anslutningar |
| Anslutningsmaterial 1 | Stål |
| Kvalitetanslutningsmateriall 1 | St 35 |
| Gräns snittsanslutning 1 | Zink/nickel |
| Anslutningsmaterial 2 | Stål |
| Kvalitetanslutningsmateriall 2 | St 35 |
| Gräns snittsanslutning 2 | Zink/nickel |
| Form | Rak |
| Modell | one-piece |
| Förminskning | Ja |
| Excentrisk | Nej |
| Systembunden | Ja |
| Anslutning 1 | Pressmuff |
| Contour code connection 1 | DW |
| Anslutning 2 | Pressmuff |
| Contour code connection 2 | DW |
| Main colour fitting | Grå |
| Material tätning | EPDM |
| Med stötkam | Ja |
| Dragfast | Ja |
| Max medeltemperatur (kontinuerlig) | -40°C - 135°C |
| Max medeltemperatur (kontinuerlig) (imperial) | -40°F - 275°F |
| Max arbetstryck vid 20°C | 16bar |
| Max arbetstryck vid 20°C (imperial) | 232,06psi |
| Med värmeisolering | Nej |
| Med packningar | Nej |
| Med huv | Ja |
| With connection indicator | Ja |
| Med avtappningsventil | Nej |
| Med avluftare | Nej |
| FM kvalitetsmärke | Ja |
| LPCB kvalitetsmärke | Nej |
| ULC kvalitetsmärke | Nej |
| UL kvalitetmärke | Nej |
| VdS quality mark | Nej |
| DVGW quality mark for gas | Nej |
| DVGW quality mark for water | Nej |
| Certified according to NF 545 | Nej |
| KIWA certified | Nej |
| Gastec QA mark | Nej |
| KOMO certified | Nej |
| Gastec QA - AR 214 (H2) | Nej |
| artikelnummer | beskrivning | |
|---|---|---|
 |
PWR9401744 | VSH PowerPress Mall för insticksdjup 1/2"-2" |
