VSH PowerPress flänskoppling PN6 (muff x fläns)

artikelgrupp: C9427

VSH PowerPress® C9427 är en flänskoppling PN6 designad för tjockväggiga stålrör. Genom att använda VSH PowerPress® reduceras installationstiden avsevärt och en ren arbetsmiljö säkerställs. Sortimentet består av kopplingar och ventiler med DW-pressprofil i storlek ½" upp till 2.

  • Utmärkt korrosionsbeständighet genom ZnNi beläggning
  • Tydlig identifiering av material och dimensioner
  • Visu-Control-ring och Leak Before Pressed-funktion
  • Idealisk att kombinera med VSH XPress, VSH SudoPress och VSH Shurjoint;
visa allt
visa mindre
if the download did not start automatically, click here

PDF generation failed, please try again later

tillämpningar

värme

värme

kyla

kyla

tryckluft

tryckluft

sprinkler

sprinkler

segment

brandskydd

brandskydd

infra

infra

industri

industri

godkännanden

FM

FM

QB (CSTBat)

QB (CSTBat)

artikel

size

d1

DN1

l1

z1

d2

DN2

l2

n2

k2

b2

d2-2

D2

artikel

1547300

size

1 1/4"xDN32 PN6

d1

42,4

DN1

DN32

l1

76

z1

28

d2

42,4

DN2

DN32

l2

12

n2

4

k2

90

b2

12

d2-2

14

D2

120

artikel

1547301

size

1 1/2"xDN40 PN6

d1

48,3

DN1

DN40

l1

81

z1

32

d2

48,3

DN2

DN40

l2

12

n2

4

k2

100

b2

12

d2-2

14

D2

130

artikel

1547302

size

2"xDN50 PN6

d1

60,3

DN1

DN50

l1

82

z1

29

d2

60,3

DN2

DN50

l2

12

n2

4

k2

110

b2

12

d2-2

14

D2

140

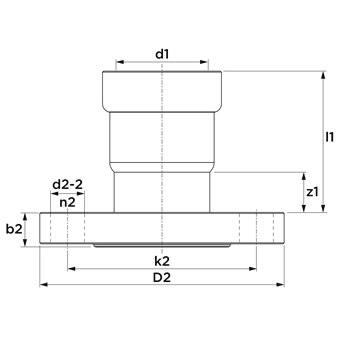

technical drawing for product

egenskaper

färg

grå

material

stål (St 35 (1.0308))

ytbehandlingar

zinc-nickel plated

tillverkare

Aalberts integrated piping systems B.V. (VSH)

form

rakt

anslutningstyp

press (DW), fläns

tryckgradering (PN)

PN 6

tätning

EPDM

allmänt

produktgrupp

fittings

ETIM klass

EC003024 Montering med 2 anslutningar

intrastat kod

73079980

ursprungsland

Nederländerna

varumärke

VSH

serier

PowerPress

produkttyp

C9427

UNSPS

31163020

scip

2dc8f2fc-98c9-4447-b557-184ada83b520

etikett

värde

etikett

ETIM klass

etikett

Anslutningsmaterial 1

värde

Stål

etikett

Kvalitetanslutningsmateriall 1

värde

St 35

etikett

Gräns snittsanslutning 1

värde

Zink/nickel

etikett

Anslutningsmaterial 2

värde

Stål

etikett

Kvalitetanslutningsmateriall 2

värde

St 35

etikett

Gräns snittsanslutning 2

värde

Zink/nickel

etikett

Form

värde

Rak

etikett

Modell

värde

one-piece

etikett

Förminskning

värde

Nej

etikett

Excentrisk

värde

Nej

etikett

Systembunden

värde

Ja

etikett

Anslutning 1

värde

Pressmuff

etikett

Contour code connection 1

värde

DW

etikett

Anslutning 2

värde

Fläns

etikett

Main colour fitting

värde

Grå

etikett

Flange compression class (PN)

värde

PN 6

etikett

Material tätning

värde

EPDM

etikett

Med stötkam

värde

Ja

etikett

Dragfast

värde

Ja

etikett

Anslutningslängd 2

värde

12mm

etikett

Anslutningslängd 2 (imperial)

värde

0,47"

etikett

Max medeltemperatur (kontinuerlig)

värde

-40°C - 135°C

etikett

Max medeltemperatur (kontinuerlig) (imperial)

värde

-40°F - 275°F

etikett

Max arbetstryck vid 20°C

värde

16bar

etikett

Max arbetstryck vid 20°C (imperial)

värde

232,06psi

etikett

Med värmeisolering

värde

Nej

etikett

Med packningar

värde

Nej

etikett

Med huv

värde

Ja

etikett

With connection indicator

värde

Ja

etikett

Med avtappningsventil

värde

Nej

etikett

Med avluftare

värde

Nej

etikett

FM kvalitetsmärke

värde

Ja

etikett

LPCB kvalitetsmärke

värde

Nej

etikett

ULC kvalitetsmärke

värde

Nej

etikett

UL kvalitetmärke

värde

Nej

etikett

VdS quality mark

värde

Nej

etikett

DVGW quality mark for gas

värde

Nej

etikett

DVGW quality mark for water

värde

Nej

etikett

Certified according to NF 545

värde

Nej

etikett

KIWA certified

värde

Nej

etikett

Gastec QA mark

värde

Nej

etikett

KOMO certified

värde

Nej

etikett

Gastec QA - AR 214 (H2)

värde

Nej
